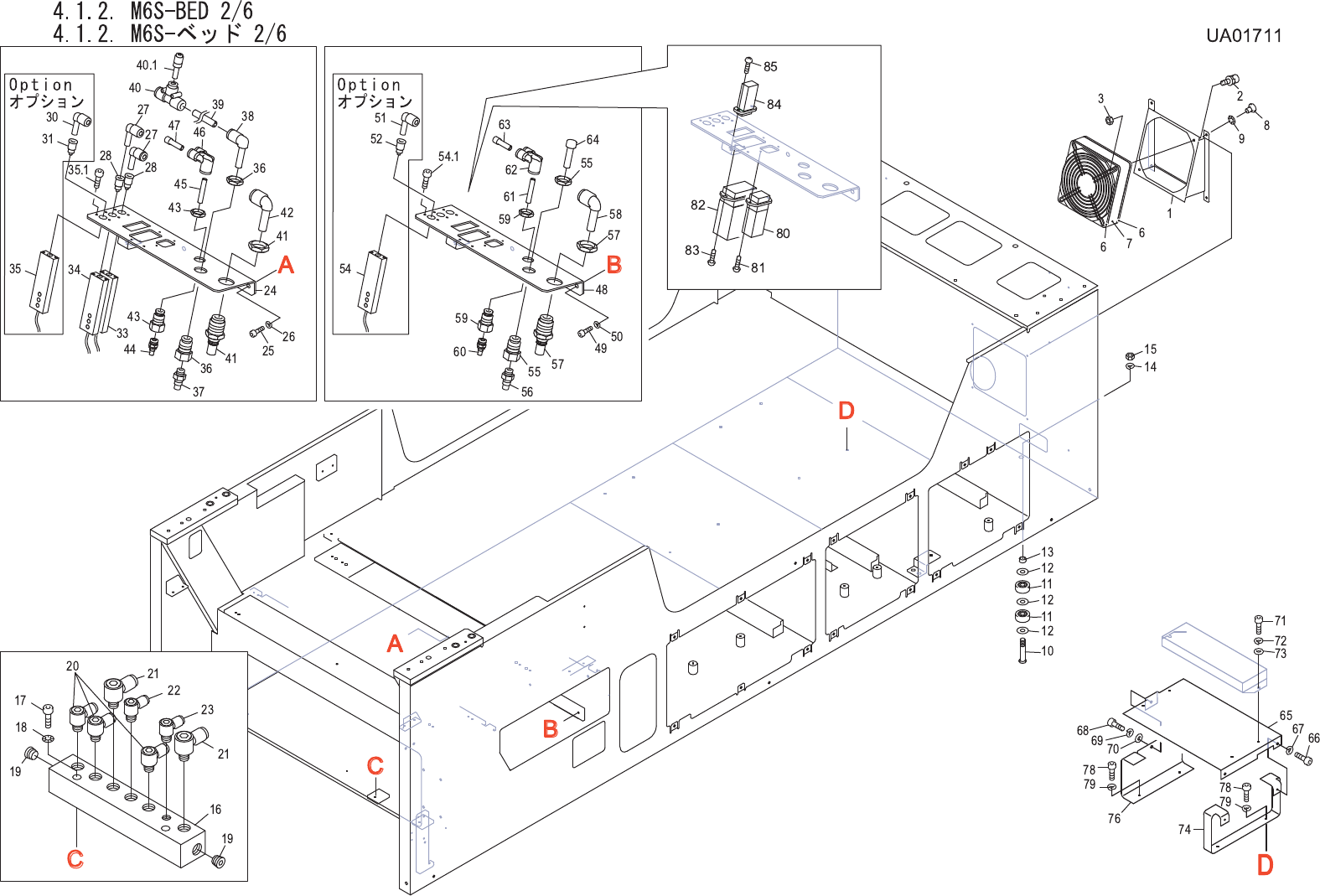

4.1.2. M6S-BED 1/6
4.1.2. M6S-ベッド 1/6 UA01711
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
42 PB14291 1 BKT ＢＫＴ FE
42.1 K5209A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
43 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
44 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
45 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
46 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
47 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
48 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
49 PB08553 1 COVER カバー FE
50 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
51 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
54 PX05210 1 SEAL, BAR CODE シール バーコード OT
55 PZ25381 4 SEAL シール PL
57 PZ25661 1 SEAL シール PL
58 PZ25671 1 SEAL シール PL
59 PZ25681 1 SEAL シール PL
61 PM29651 7 PIN, LOCATING ピン 位置決め FE
62 H20947 2 PIN, PARALLEL ピン 平行 ﾟ6X16 Aｼｭ OT
64 H21158 1 PIN, PARALLEL ピン 平行 ﾟ8X35 Bｼｭ OT
67 PX01480 1 SEAL, BAR CODE シール バーコード OT
68 PB11844 1 COVER カバー FE
69 H5342A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
70 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
71 W1046A 2 WASHER, FLAT ワッシャ 平 4W- 8 FE
72 PZ05081 4 SHEET シート OT
73 RB01843 1 BKT ＢＫＴ OT
74 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
75 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
76 PM18091 1 PIN, LOCATING
ピ
ン 位置決め FE
