PTS-NXT-10JE.pdf - 第224页
3. BASE / ベース 224 PTS-NXT-10JE Vol.1
3.1.3. 4M-BASE 10/11
3.1.3. 4M-ベース 10/11 UB00782(4Mベース(増設型)／4M Dependent Base)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
128 T4042A 1 TEE ティー 3/8 OT Vacuum Backup Pins(OPTION)
129 Y3068Y 1 UNION, ELBOW ユニオン エルボ KQ2K16-03S OT Vacuum Backup Pins(OPTION)
130 A4066R 2 ELBOW エルボ KQ2L08-99 OT Vacuum Backup Pins(OPTION)
131 A40687 2 ELBOW エルボ KQ2L16-99 OT Vacuum Backup Pins(OPTION)
132 Y3081G 1 UNION, ELBOW ユニオン エルボ KQ2L16-03S OT Vacuum Backup Pins(OPTION)
133 Y30680 2 UNION ユニオン KQ2N08-99 OT Vacuum Backup Pins(OPTION)
134 Y3043S 1 UNION ユニオン KQ2Y16-03S OT Vacuum Backup Pins(OPTION)
135 Y3066R 2 UNION ユニオン KQ2E08-03 OT Vacuum Backup Pins(OPTION)
136 Y3071C 2 UNION ユニオン KQ2T06-08 OT Vacuum Backup Pins(OPTION)
137 PZ16570 1 TUBE チューブ OT Vacuum Backup Pins(OPTION)
138 PZ11270 1 TUBE チューブ OT Vacuum Backup Pins(OPTION)
139 PB19471 2 PLATE プレート FE Vacuum Backup Pins(OPTION)
141 PZ20980 1 TUBE チューブ OT
142 PZ20931 16 TUBE チュー
ブ
OT
3. BASE / ベース
223
PTS-NXT-10JE Vol.1
3. BASE / ベース
224
PTS-NXT-10JE Vol.1

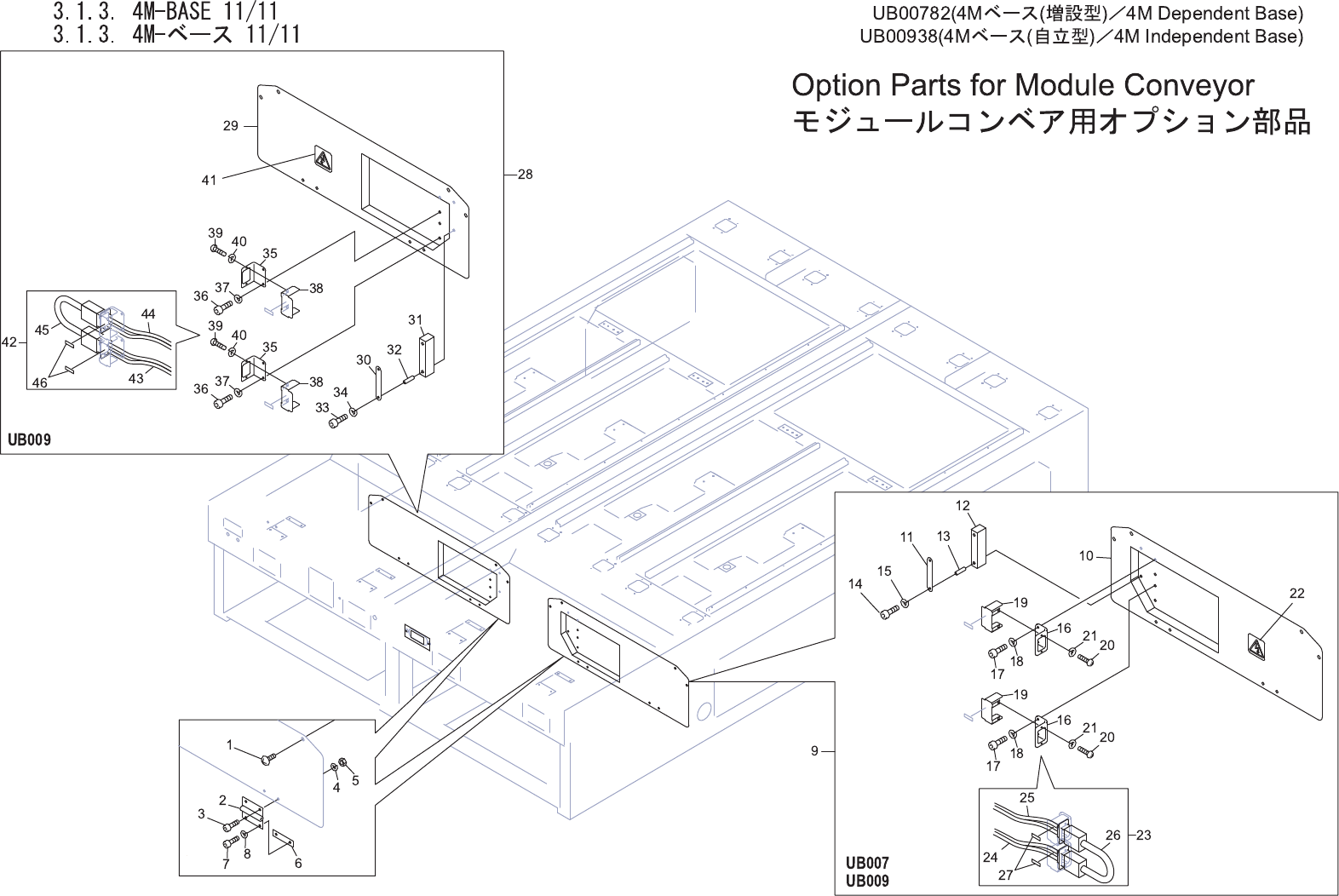

3.1.3. 4M-BASE 11/11 UB00782(4Mベース(増設型)／4M Dependent Base)
3.1.3. 4M-ベース 11/11 UB00938(4Mベース(自立型)／4M Independent Base)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 K5215A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ FE
2 T21277 4 HINGE 蝶番 TH-TM-123 OT
3 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
4 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
5 N1080A 8 NUT, HEX ナット 六角 M 4 P=0.7 FE
6 PB09082 4 SPACER スペーサ FE
7 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
8 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 AA5CZ01 1 COVER, STATIONARY カバー 固定 OT
10 PB62291 1 BOX ＢＯＸ FE
11 PB61990 1 PLATE プレート FE
12 PZ24080 1 RETAINER, WIRING 押え 配線 OT
13 K1137H 2 COLLAR カラー NCLB4-6-21 OT
14 H5294A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
15 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 PB61980 2 BKT ＢＫＴ FE
17 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
18 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 PB60141 2 COVER カバー FE
20 K5225A 4 SCREW, C/R PAN 小ネジ 十穴鍋 M03X008 ﾆｯｹﾙﾒｯｷ FE
21 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
22 PZ25380 1 SEAL シール PL
23 AA5CL01 1 HARNESS, EXTERNAL ハーネス 外部 OT
24 RH25144 1 HARNESS, EXTERNAL ハーネス 外部 OT
25 RH25154 1 HARNESS, EXTERNAL ハーネス 外部 OT
26 RH25161 1 HARNESS, EXTERNAL ハーネス 外部 OT
27 RX01240 1 NAMEPLATE 銘板 OT SET
28 AA5DA01 1 COVER, STATIONARY カバー 固定 OT
29 PB62001 1 BOX ＢＯＸ FE
30 PB61990 1 PLATE プレート FE
31 PZ24080 1 RETAINER, WIRING 押え 配線 OT
32 K1137H 2 COLLAR カラー NCLB4-6-21 OT
33 H5294A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
34 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 PB61980 2 BKT ＢＫＴ FE
36 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
37 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
38 PB60141 2 COVER カバー FE
3. BASE / ベース
225
PTS-NXT-10JE Vol.1
