1.4.5. H01-NC08B-NOZZLE STATION 1.4.5. H01-NC08B- ノズルステーション UL01624 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA96915 1 HOLDER ホルダ OT 2 PM05TB1 1 HOLDER ホルダ …
1. PARTS PLACING / 部品装着
44
PTS-NXT-10JE Vol.1
1.4.5. H01-NC08B-NOZZLE STATION
1.4.5. H01-NC08B-ノズルステーション UL01624
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA96915 1 HOLDER ホルダ OT
2 PM05TB1 1 HOLDER ホルダ AL
3 PH01720 8 PIN, PARALLEL ピン 平行 OT
4 PM04923 1 PIN ピン FE
5 PM68682 2 PIN, REFERENCE ピン 基準 AL
6 PS00611 1 SHEET シート OT
7 AA0HK04 1 GUIDE ガイド OT
11 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
12 AA96705 1 BLOCK ブロック OT
16 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
17 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
18 PB20141 1 DOG, SW ドッグ ＳＷ FE
19 K51845 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
20 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
21 PZ05022 1 SPRING, TENSION スプリング 引張 FE
22 PB19948 1 SHUTTER シャッタ FE
23 PM34585 8 PIN, GUIDE ピン ガイド FE
24 PZ29951 8 BOLT ボルト OT
25 PM47752 2 PIN, GUIDE ピン ガイド FE
26 PZ29941 2 BOLT ボルト OT
27 PX00091 1 NAMEPLATE 銘板 PL
28 PX01991 1 SEAL, BAR CODE シール バーコード PL
29 PX02141 1 SEAL, BAR CODE シール バーコード OT
1. PARTS PLACING / 部品装着
45
PTS-NXT-10JE Vol.1

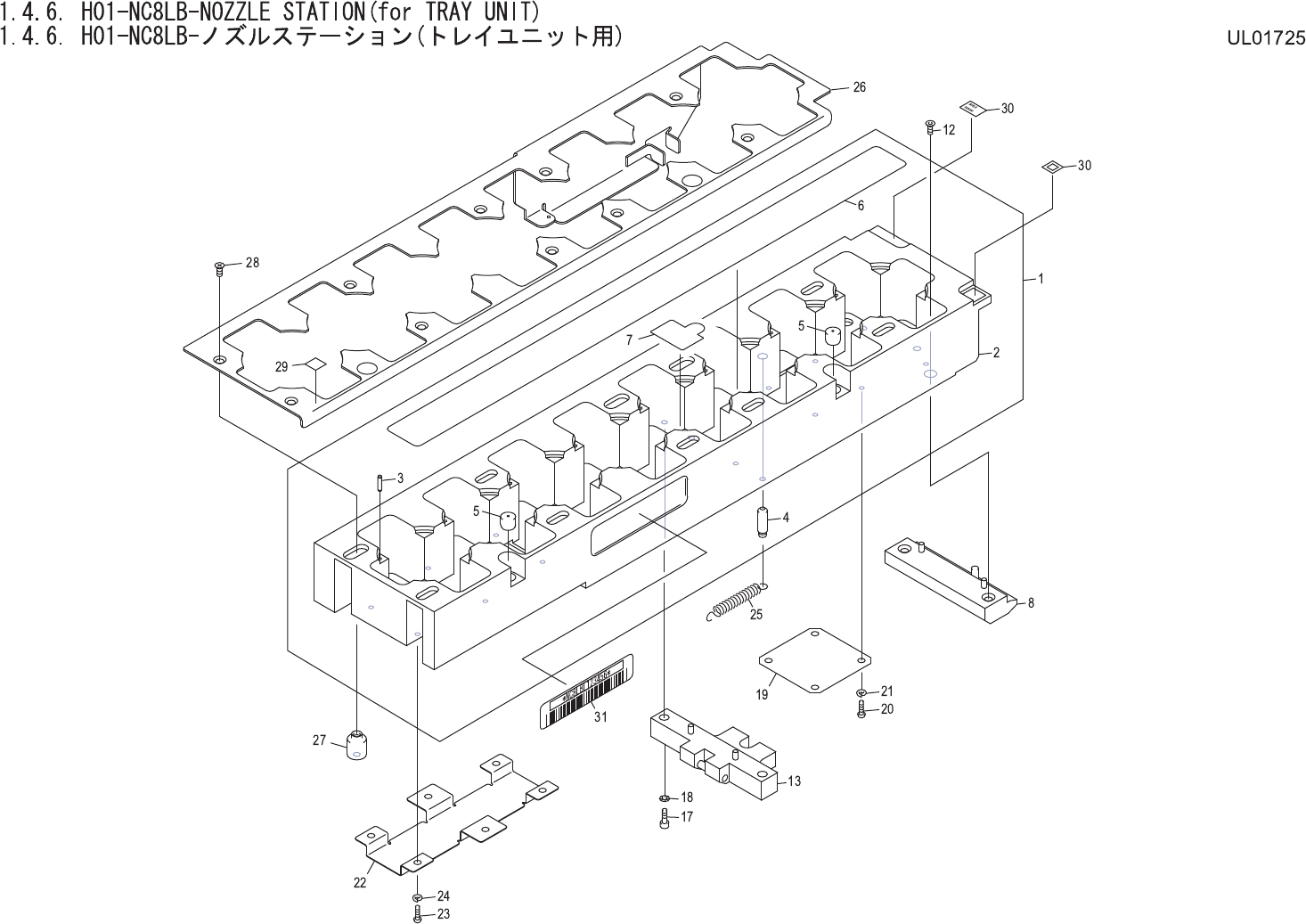

1. PARTS PLACING / 部品装着
46
PTS-NXT-10JE Vol.1
