A 1 2 UQ01611 6. CONVEYOR / コンベア 222 PTS-NXT-10JE Vol.2
6.2.2. M6S-DOUBLE CONVEYOR (PNEUMATIC CIRCUIT DIAGRAM) 13/13
6.2.2. M6S-ダブルコンベア (エアー配管図) 13/13 UQ01361
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 S1056A 2 SILENCER サイレンサ AN101-01 OT
5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
6 H1337K 2 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ OT
7 K5340Y 4 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ) OT
8 K5342D 2 CONTROLLER, SPEED コントローラ スピード AS2201F-01-06S(ｼﾛ) OT
9 Y3121N 2 UNION, ELBOW ユニオン エルボ KQ2VS06-01S OT
10 XS02630 1 CYLINDER, AIR シリンダ エアー OT
14 K20075 2 CAP キャップ KQ2C06-00 OT
15 A3034A 3 PLUG 埋栓 PT1/8 OT
18 Y3079H 2 UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
20 XS02640 1 CYLINDER, AIR シリンダ エアー OT
25 PZ06710 2 TUBE チューブ OT
26 PZ12720 2 TUBE チューブ OT
27 PZ12690 2 TUBE チューブ OT
28 PZ12700 2 TUBE チューブ OT
43 Y3079S 1 UNION, ELBOW ユニオン エル
ボ
KQ2L08-01S OT
6. CONVEYOR / コンベア
221
PTS-NXT-10JE Vol.2
A
1
2
UQ01611
6. CONVEYOR / コンベア
222
PTS-NXT-10JE Vol.2

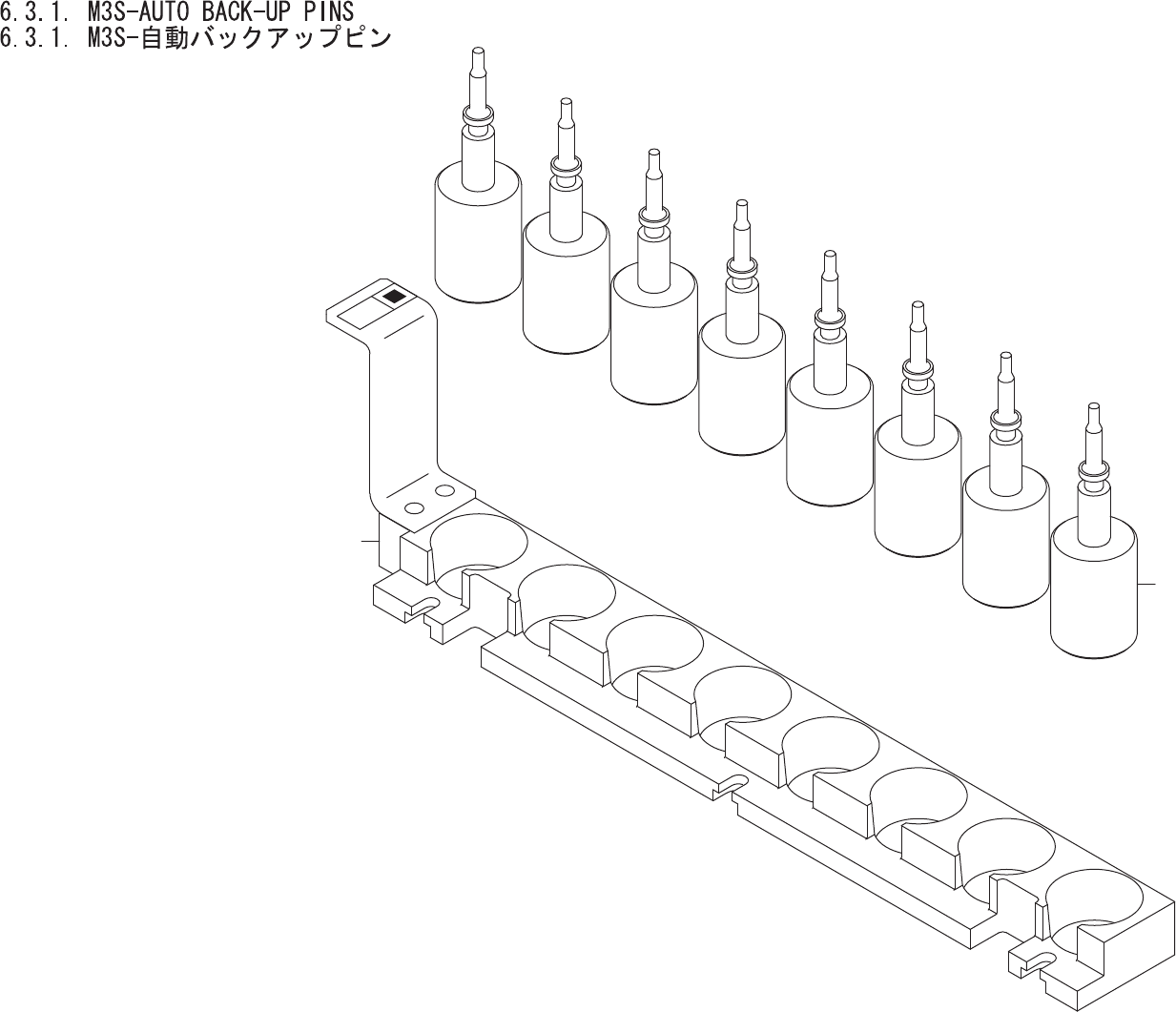

6.3.1. M3S-AUTO BACK-UP PINS
6.3.1. M3S-自動バックアップピン UQ01611
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA6WL03 8 PIN, BACKUP ピン バックアップ OT
2 AA2NY03 1 HOLDER, PIN ホル
ダ
ピ
ンOT
6. CONVEYOR / コンベア
223
PTS-NXT-10JE Vol.2
