4. MODULE / モジュール
264
PTS-NXT-10JE Vol.1

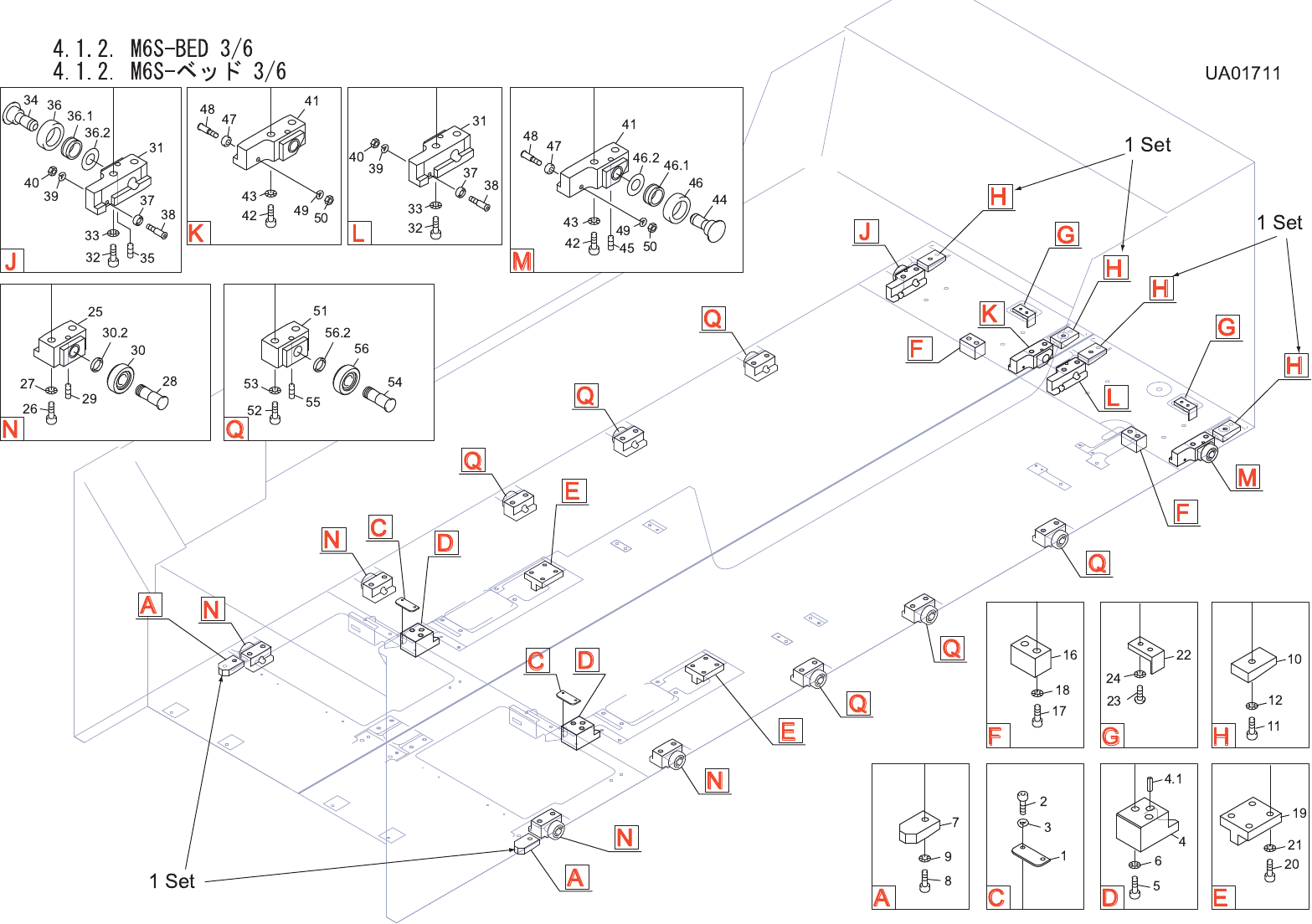

4.1.2. M6S-BED 3/6
4.1.2. M6S-ベッド 3/6 UA01711
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB00502 2 PLATE プレート FE
2 H5274A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
3 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
4 PM00746 2 V BLOCK ヤゲン FE
4.1 H2095A 2 PIN, PARALLEL ピン　平行 ﾟ6X12 Aｼｭ (M6) FE
5 H5327A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X030 FE
6 W1013A 4 WASHER, CONICAL ワッシャ　皿 M-6-H FE
7 PM00753 1 BLOCK ブロック FE SET, Note.1
8 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
9 W1012A 2 WASHER, CONICAL ワッシャ　皿 M-5-L FE
10 PM00763 2 BLOCK ブロック FE SET, Note.1
11 H5298A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
12 W1012A 4 WASHER, CONICAL ワッシャ　皿 M-5-L FE
16 PM00793 2 STOPPER ストッパ FE
17 H5326A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
18 W1013A 4 WASHER, CONICAL ワッシャ　皿 M-6-H FE
19 PT00201 2 BLOCK ブロック FE
20 H5298A 8 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
21 W1012A 8 WASHER, CONICAL ワッシャ　皿 M-5-L FE
22 PM00851 2 DOG ドッグ FE
23 K5257A 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X008 FE
24 W1011A 4 WASHER, CONICAL ワッシャ　皿 M-4-L FE
25 PT00233 4 GUIDE ガイド FE
26 H5326A 8 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
27 W1013A 8 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
28 PM00843 4 SHAFT シャフト FE
29 N4045A 4 SCREW, HEX SOCKET SET ネジ　六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
30 AA74N00 4 ROLLER ローラ OT
30.2 PM77781 4 COLLAR カラー FE
31 PT00242 2 GUIDE ガイド FE
32 H5326A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
33 W1013A 4 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
34 PM50461 1 SHAFT シャフト FE
35 N4045A 1 SCREW, HEX SOCKET SET ネジ　六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
36 PM50451 1 ROLLER ローラ FE
36.1 N2117B 1 NEEDLE ニードル KT14188 OT
36.2 PB28021 1 WASHER ワッシャ FE
37 PM04011 2 ROLLER ローラ FE
4. MODULE / モジュール
265
PTS-NXT-10JE Vol.1
4.1.2. M6S-BED 3/6
4.1.2. M6S-ベッド 3/6 UA01711
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 PM04022 2 PIN ピン FE
39 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
40 N10796 2 NUT, HEX ナット　六角 M04(3ｶ ｸﾛ) FE
41 PT00251 2 GUIDE ガイド FE
42 H5326A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
43 W1013A 4 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
44 PM50461 1 SHAFT シャフト FE
45 N4045A 1 SCREW, HEX SOCKET SET ネジ　六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
46 PM50451 1 ROLLER ローラ FE
46.1 N2117B 1 NEEDLE ニードル KT14188 OT
46.2 PB28021 1 WASHER ワッシャ FE
47 PM04011 2 ROLLER ローラ FE
48 PM04022 2 PIN ピン FE
49 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
50 N10796 2 NUT, HEX ナット　六角 M04(3ｶ ｸﾛ) FE
51 PT00263 6 GUIDE ガイド FE
52 H5326A 12 BOLT, HEX SOCKET ボルト　六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
53 W1013A 12 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
54 PM00843 6 SHAFT シャフト FE
55 N4045A 6 SCREW, HEX SOCKET SET ネジ　六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
56 AA74N00 4 ROLLER ローラ OT
56.2 PM77781 6 COLLAR カラー FE
Note.1:These parts are delivered in sets of 2 parts. Replace both parts in a set, as shown in the illustration, at the same time.
:これらの部品は2個で1set納入となります。交換時は図示の組合せに従い2個同時に交換して下さい。
