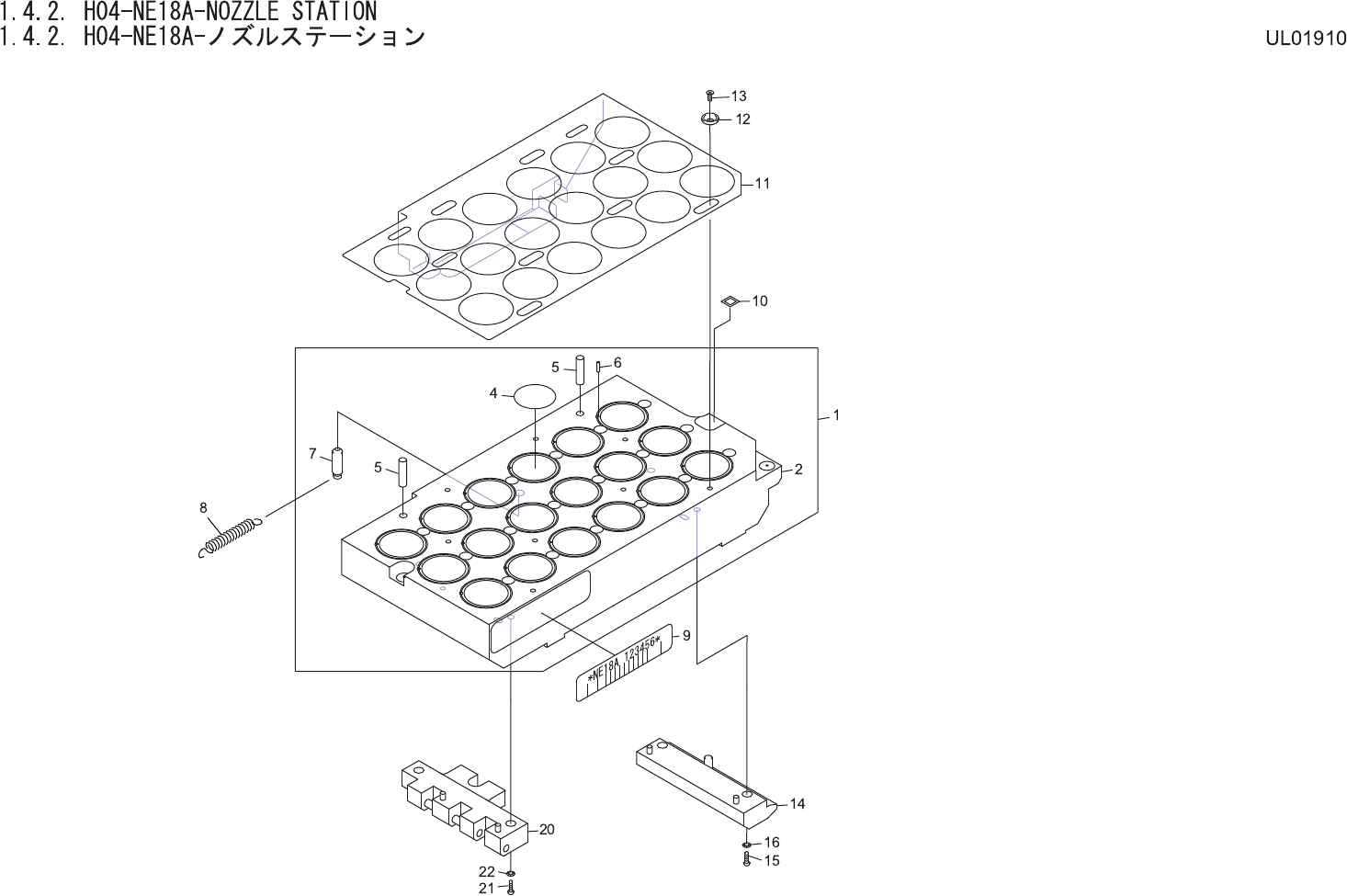

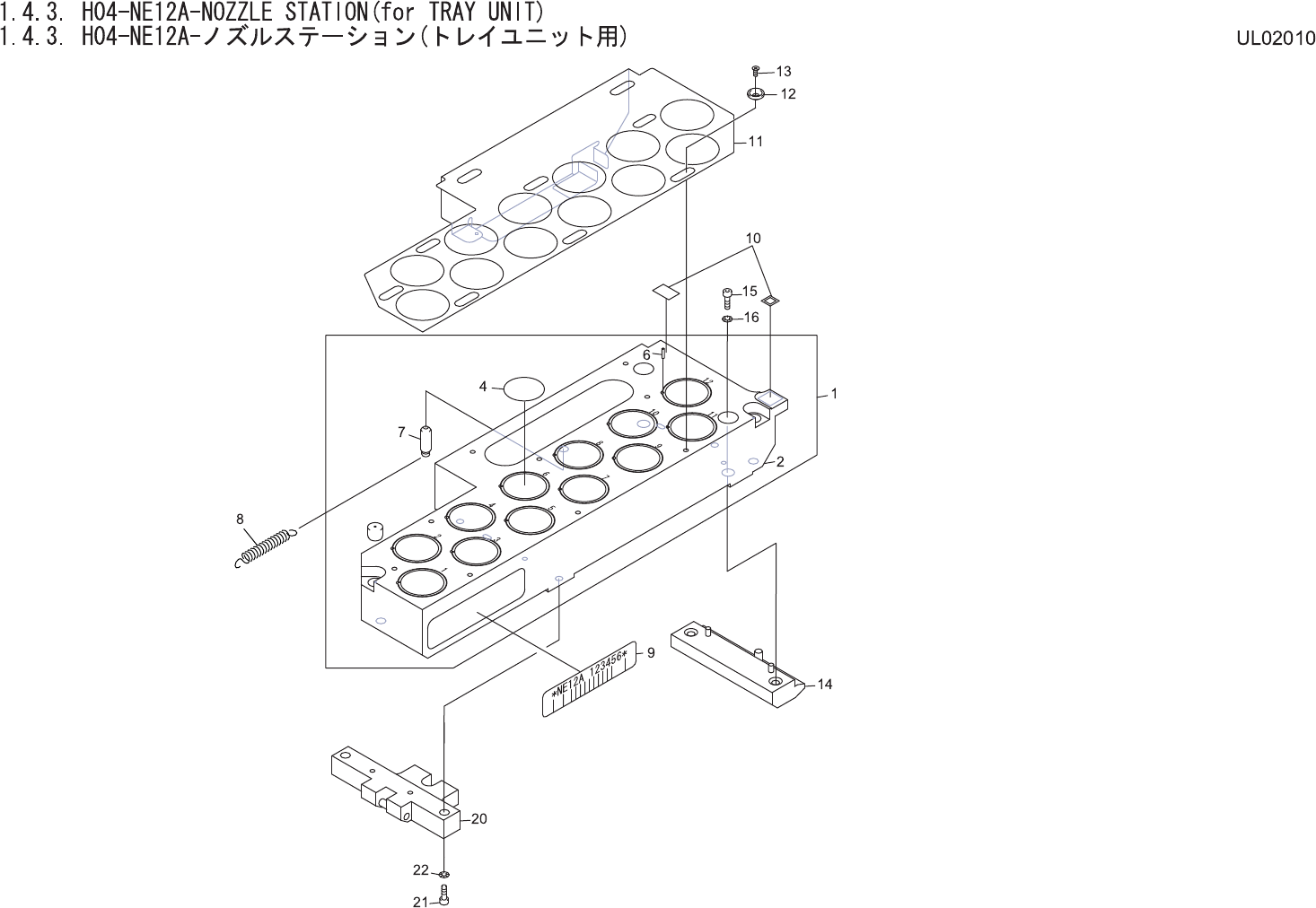

1.4.2. H04-NE18A-NOZZLE STATION
1.4.2. H04-NE18A-ノズルステーション UL01910
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA0AG10 1 HOLDER ホルダ OT
2 PM40227 1 HOLDER ホルダ AL
4 PS00772 1 SHEET シート OT
5 R5012C 2 ROLLER, NEEDLE ローラ　ニードル ﾟ3X11.8 OT
6 PZ10121 18 PIN ピン FE
7 PM04923 1 PIN ピン FE
8 PZ05022 1 SPRING, TENSION スプリング　引張 FE
9 PX02911 1 SEAL, BAR CODE シール　バーコード OT
10 PX02901 1 SEAL, BAR CODE シール　バーコード PL
11 PB22156 1 SHUTTER シャッタ FE
12 PM85634 8 WASHER ワッシャ FE
13 PZ29951 8 BOLT ボルト OT
14 AA1YF02 1 GUIDE ガイド OT
15 H5276A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
16 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
20 AA1YG03 1 BLOCK ブロック OT
21 H5276A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
22 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
