1. PARTS PLACING / 部品装着 78 PTS-NXT-10JE Vol.1
1.5.4. H08 HEAD 3/5
1.5.4. H08 ヘッド 3/5 UH00482
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
73 N1074Z 2 NUT, HEX ナット 六角 M 2.5 ｽﾃﾝﾚｽ FE
73.1 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
74 K51696 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.6X008 FE
75 S4028H 1 SENSOR センサ EX-11A-FJ-PN(ｽﾘｯﾄﾂｷ) OT SET
76 K5175R 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE ACC-75
77 PB02281 1 BKT ＢＫＴ FE
78 H5268T 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
79 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
80 PX02281 1 SEAL, BAR CODE シール バーコード OT
81 PX00190 1 NAMEPLATE 銘板 PL
1. PARTS PLACING / 部品装着
77
PTS-NXT-10JE Vol.1
1. PARTS PLACING / 部品装着
78
PTS-NXT-10JE Vol.1

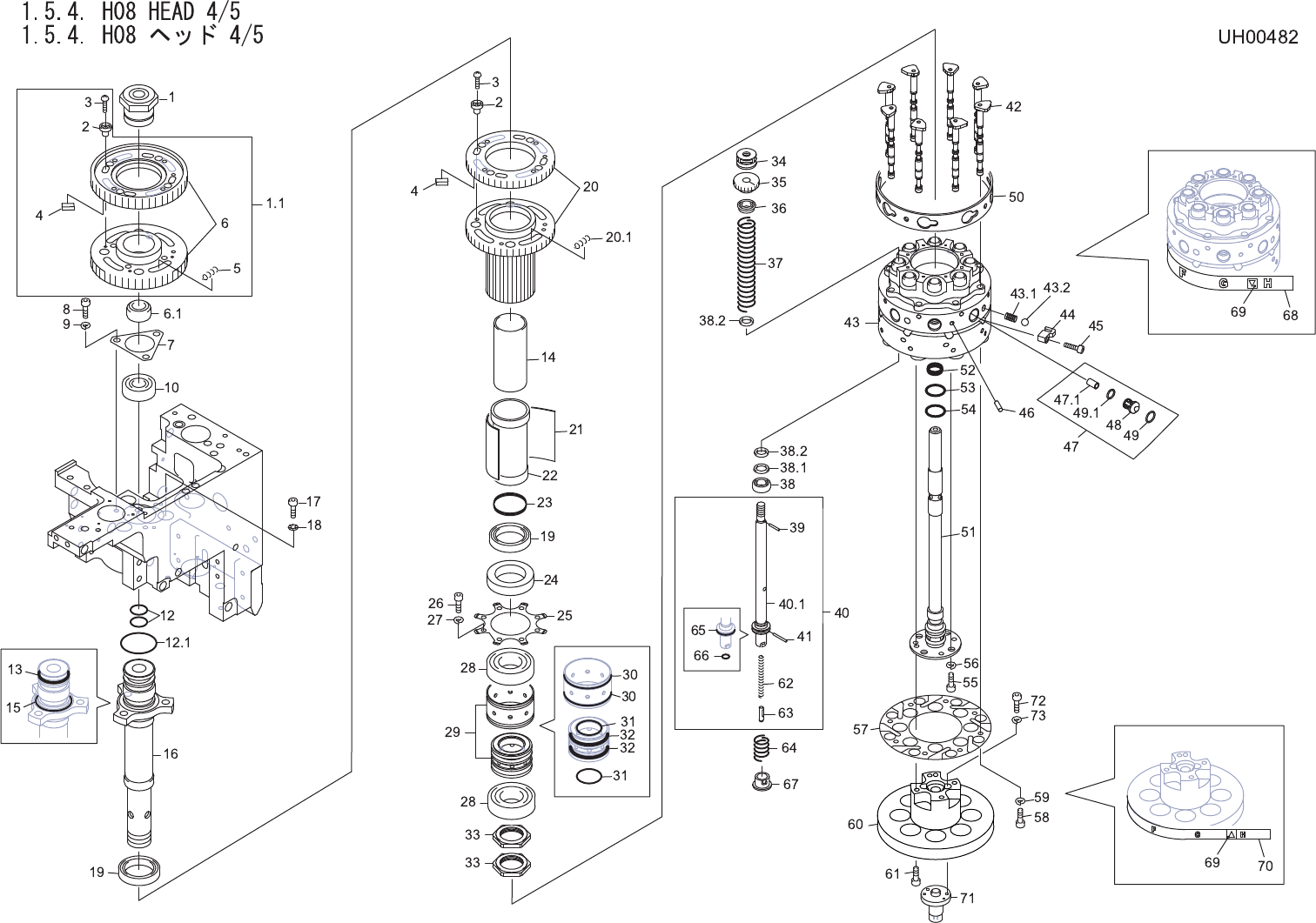

1.5.4. H08 HEAD 4/5
1.5.4. H08 ヘッド 4/5 UH00482
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XR00281 1 RING, LOCKING リング 締結 OT
1.1 AA03612 1 GEAR ギヤ OT
2 PM04893 8 COLLAR カラー FE
3 PZ39231 8 SCREW, C/R PAN 小ネジ 十穴鍋 FE
4 XS00872 6 SHEET シート OT
5 PZ26351 4 SPRING スプリング FE
6 PM00029 1 GEAR ギヤ OT
6.1 PM07682 1 COLLAR カラー FE
7 PP00091 1 RETAINER, BEARING 押え ベアリング FE
8 H5275A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
9 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 H41307 1 BEARING ベアリング 697ZZ1 OT
12 H1162W 2 PACKING パッキン MYN-7 OT
12.1 H1166W 1 PACKING パッキン MYN-16 OT
13 H1165B 1 PACKING パッキン MYN-12 OT
14 PM04482 1 COLLAR, BEARING カラー ベアリング FE
15 A5053R 1 O RING Ｏリング S 16 OT
16 PM04836 1 SHAFT, CENTER シャフト センタ AL
17 H5293A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
18 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
19 H4897K 2 BEARING ベアリング CR15-21(0ｷｭｳ･WINDERL245X) OT
20 PM00017 1 GEAR ギヤ OT
20.1 PZ04641 4 SPRING スプリング FE
21 XS01221 1 SHEET シート OT
22 PM04461 1 COLLAR, BEARING カラー ベアリング FE
23 A50545 1 O RING Ｏリング ﾟ17.9X1.1(NBR) OT
24 PM04492 1 COLLAR カラー AL
25 PP00122 1 PLATE, RETAINING プレート 押え FE
26 H5265A 8 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
27 W1020A 8 WASHER, LOCK ワッシャ スプリング 2M/M FE
28 H42220 1 BEARING ベアリング 7901CTYDBC7P5 OT
29 PM16404 1 COLLAR, BEARING カラー ベアリング AL
30 PZ02871 2 O RING Ｏリング OT
31 A51720 2 O RING Ｏリング SS 12 OT
32 H1169R 2 PACKING パッキン PPD-20 OT
33 PM04882 2 RETAINER, BEARING 押え ベアリング AL
34 PM04914 8 PUSHER プッシャ FE
35 PM12714 8 GEAR ギヤ FE
