6.4.1. M3S-BACK-UP PLATE 1/2
6.4.1. M3S-バックアッププレート 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA24G07 1 PLATE, BACKUP プレート　バックアップ OT
2 AA23G07 1 FRAME フレーム OT
3 AA35A02 2 SCREW ネジ OT
4 PM66073 1 PLATE, BACKUP プレート　バックアップ FE
14 AA24X06 1 PLATE, BACKUP プレート　バックアップ OT
15 AA23G07 1 FRAME フレーム OT
16 AA35A02 2 SCREW ネジ OT
17 PM66123 1 PLATE, BACKUP プレート　バックアップ FE
18 PM66144 1 PLATE, BACKUP プレート　バックアップ FE
19 AA24Y06 1 PLATE, BACKUP プレート　バックアップ OT
20 AA23H09 1 FRAME フレーム OT
21 AA35A02 2 SCREW ネジ OT
22 PM66123 2 PLATE, BACKUP プレート　バックアップ FE
23 PM66144 1 PLATE, BACKUP プレート　バックアップ FE
39 AA2YT06 1 PLATE, BACKUP プレート　バックアップ OT
40 AA2YW06 1 FRAME フレーム OT
41 AA35A02 2 SCREW ネジ OT
42 PM85301 1 PLATE, BACKUP プレート　バックアップ FE
43 AA2YZ06 1 PLATE, BACKUP プレート　バックアップ OT
44 AA2YW06 1 FRAME フレーム OT
45 AA35A02 2 SCREW ネジ OT
46 PM85321 1 PLATE, BACKUP プレート　バックアップ FE
47 PM66144 1 PLATE, BACKUP プレート　バックアップ FE
48 AA24H08 1 PLATE, BACKUP プレート　バックアップ OT
49 AA23H09 1 FRAME フレーム OT
50 AA35A02 2 SCREW ネジ OT
51 PM66084 1 PLATE, BACKUP
プ
レート バックアッ
プ
FE
6. CONVEYOR / コンベア
231
PTS-NXT-10JE Vol.2
A
610mm
360mm
510mm360mm
510mm
610mm
STANDARD/
(M3S SINGLE CONVEYOR)
Paired Production Mode
Paired Production Mode
Paired Production Mode
53
54
56
55
57
52
6
10
11
12
13
7
8
25
26
27
27
27
28
24
95
31
32
32
32
32
32
33
30
29
35
36
36
36
36
36
36
37
38
34
6. CONVEYOR / コンベア
232
PTS-NXT-10JE Vol.2

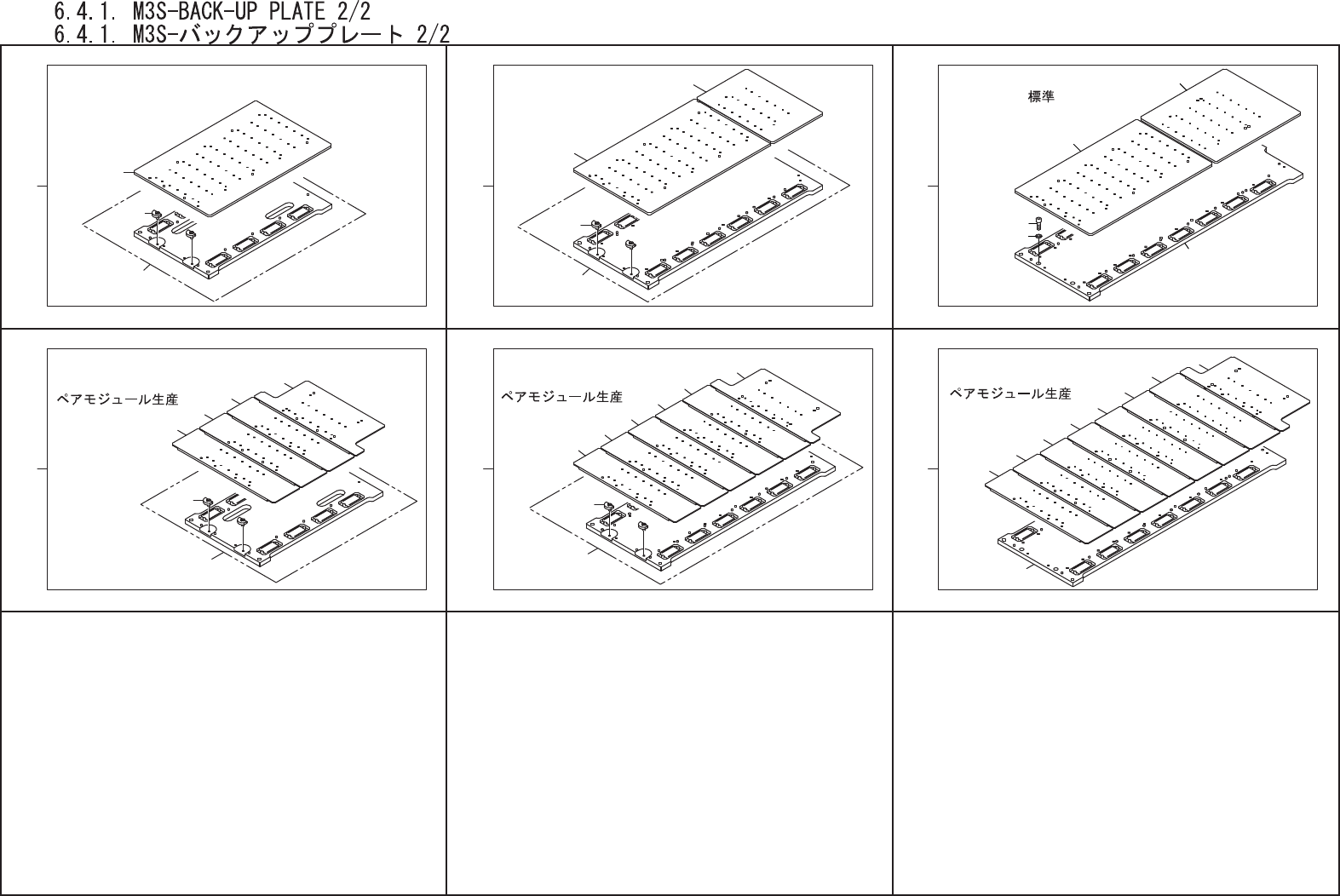

6.4.1. M3S-BACK-UP PLATE 2/2
6.4.1. M3S-バックアッププレート 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
5 AA24K07 1 PLATE, BACKUP プレート　バックアップ OT
6 AA23K07 1 FRAME フレーム OT
7 AA35A02 2 SCREW ネジ OT
8 PM66094 1 PLATE, BACKUP プレート　バックアップ FE
9 AA24L09 1 PLATE, BACKUP プレート　バックアップ OT
10 AA23L09 1 FRAME フレーム OT
11 AA35A02 2 SCREW ネジ OT
12 PM66094 1 PLATE, BACKUP プレート　バックアップ FE
13 PM66103 1 PLATE, BACKUP プレート　バックアップ FE
24 AA24Z06 1 PLATE, BACKUP プレート　バックアップ OT
25 AA23K07 1 FRAME フレーム OT
26 AA35A02 2 SCREW ネジ OT
27 PM66123 3 PLATE, BACKUP プレート　バックアップ FE
28 PM66144 1 PLATE, BACKUP プレート　バックアップ FE
29 AA25A07 1 PLATE, BACKUP プレート　バックアップ OT
30 AA23L09 1 FRAME フレーム OT
31 AA35A02 2 SCREW ネジ OT
32 PM66123 5 PLATE, BACKUP プレート　バックアップ FE
33 PM66144 1 PLATE, BACKUP プレート　バックアップ FE
34 AA25B06 1 PLATE, BACKUP プレート　バックアップ OT
35 AA23M10 1 FRAME フレーム OT
36 PM66123 6 PLATE, BACKUP プレート　バックアップ FE
37 PM66133 1 PLATE, BACKUP プレート　バックアップ FE
38 PM66144 1 PLATE, BACKUP プレート　バックアップ FE
52 AA24M07 1 PLATE, BACKUP プレート　バックアップ OT
53 AA23M10 1 FRAME フレーム OT
54 H5299B 2 BOLT, HEX SOCKET ボルト　六角穴 M05X012 ﾕﾆｸﾛﾒｯｷｼﾛ FE
55 W1012A 2 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
56 PM66094 1 PLATE, BACKUP プレート　バックアップ FE
57 PM66113 1 PLATE, BACKUP
プ
レート バックアッ
プ
FE
6. CONVEYOR / コンベア
233
PTS-NXT-10JE Vol.2
