7.1.2. M3S-DEVICE PALLET 1/2 7.1.2. M3S- デバイスパレット 1/2 UD01633 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA1XN31 1 PALLET パレット OT 2 PX04360 1 SEAL, BAR CODE シ…
12
14
16
13
17
15
23
22
21
24
26
25
2
11
19
20
28
29
27
18
1
UD01633
7. PARTS SUPPLY / 部品供給
22
PTS-NXT-10JE Vol.3
7.1.2. M3S-DEVICE PALLET 1/2
7.1.2. M3S-デバイスパレット 1/2 UD01633
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XN31 1 PALLET パレット OT
2 PX04360 1 SEAL, BAR CODE シール バーコード OT
11 AA29X07 1 ARM, CLAMP アーム クランプ OT
12 PB58422 1 PLATE, ARM プレート アーム FE
13 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
14 PM77693 1 BAR, GUIDE バー ガイド FE
15 K5363A 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 FE
16 PM87704 1 BAR, GUIDE バー ガイド FE
17 K5363A 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 FE
18 PB40841 1 HANDLE 取手 FE
19 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PB58412 1 PLATE, ARM プレート アーム FE
22 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
23 PM77693 1 BAR, GUIDE バー ガイド FE
24 K5363A 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 FE
25 PM87714 1 BAR, GUIDE バー ガイド FE
26 K5363A 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X012 FE
27 PB40841 1 HANDLE 取手 FE
28 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
29 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M/M FE
7. PARTS SUPPLY / 部品供給
23
PTS-NXT-10JE Vol.3

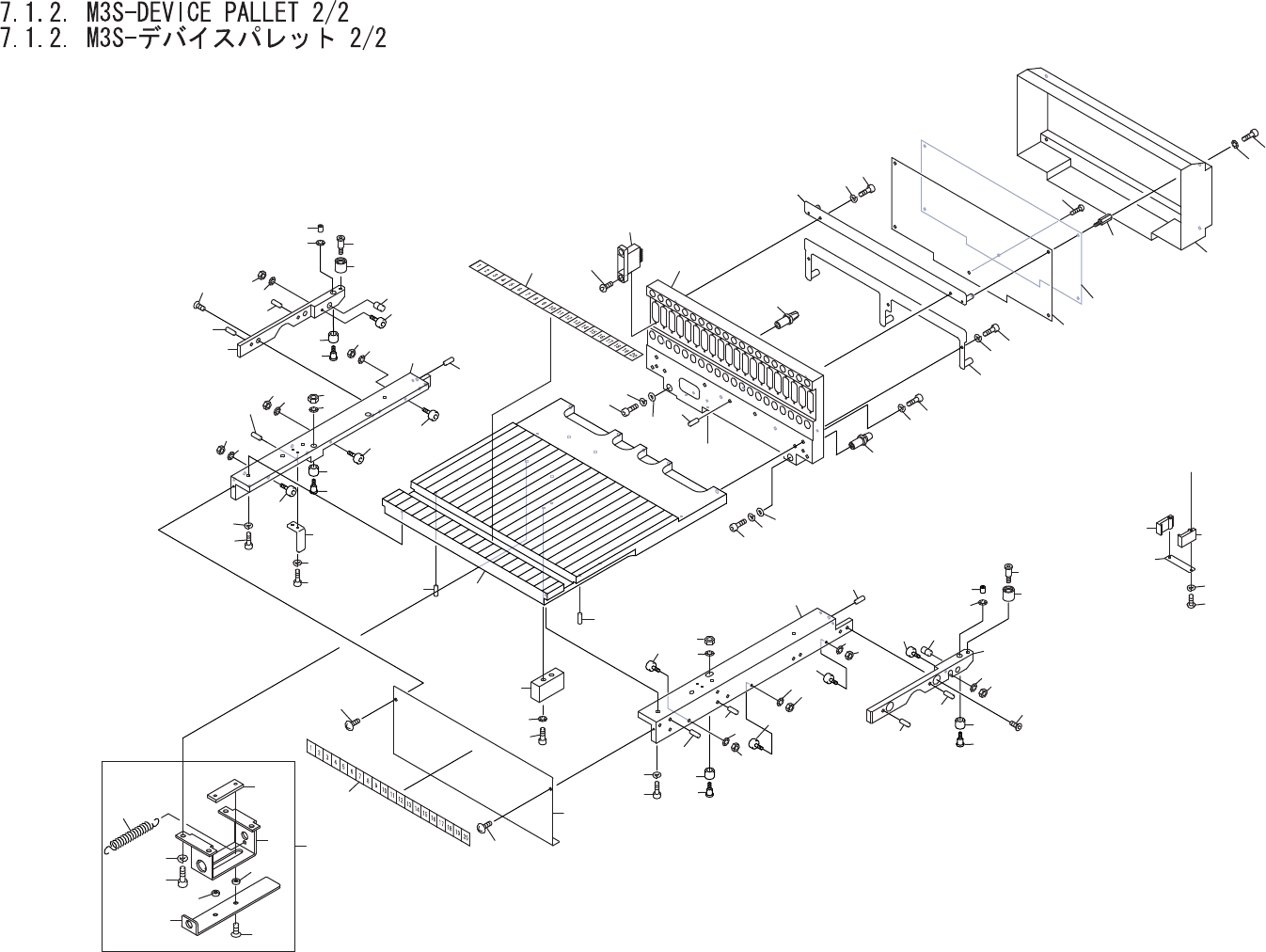

AA
AA
1
2
2
3
4
5
13
15
14
16
20
20.1
21
22
23
24
25
25
26
26.1
27
28
29
32
33
40
40
41
42
43
44
48
48.1
49
50
51
52
53
53
54
54.1
55
56
57
60
61
68
69
70
71
72
73
73
74
75
76
78
79
80
81
82
83
84
85
86
91
92
93
94
99
97
104
98
101
102
103
95
96
12
77
12
105
106
107
111
109
109
110
112
113
108
17
18
19
19
17
18
34
35
36
45
46
47
45
46
47
57.2
57.3
62
63
64
77.1
29.3
29.2
87
88
88
89
90
29.1
57.1
UD01633
7. PARTS SUPPLY / 部品供給
24
PTS-NXT-10JE Vol.3
