3.1.3. 4M-BASE 4/11 UB00782(4M ベース ( 増設型 ) ／ 4M Dependent Base) 3.1.3. 4M-ベース 4/11 UB00938(4M ベース ( 自立型 ) ／ 4M Independent Base) No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 …
3. BASE / ベース
196
PTS-NXT-10JE Vol.1

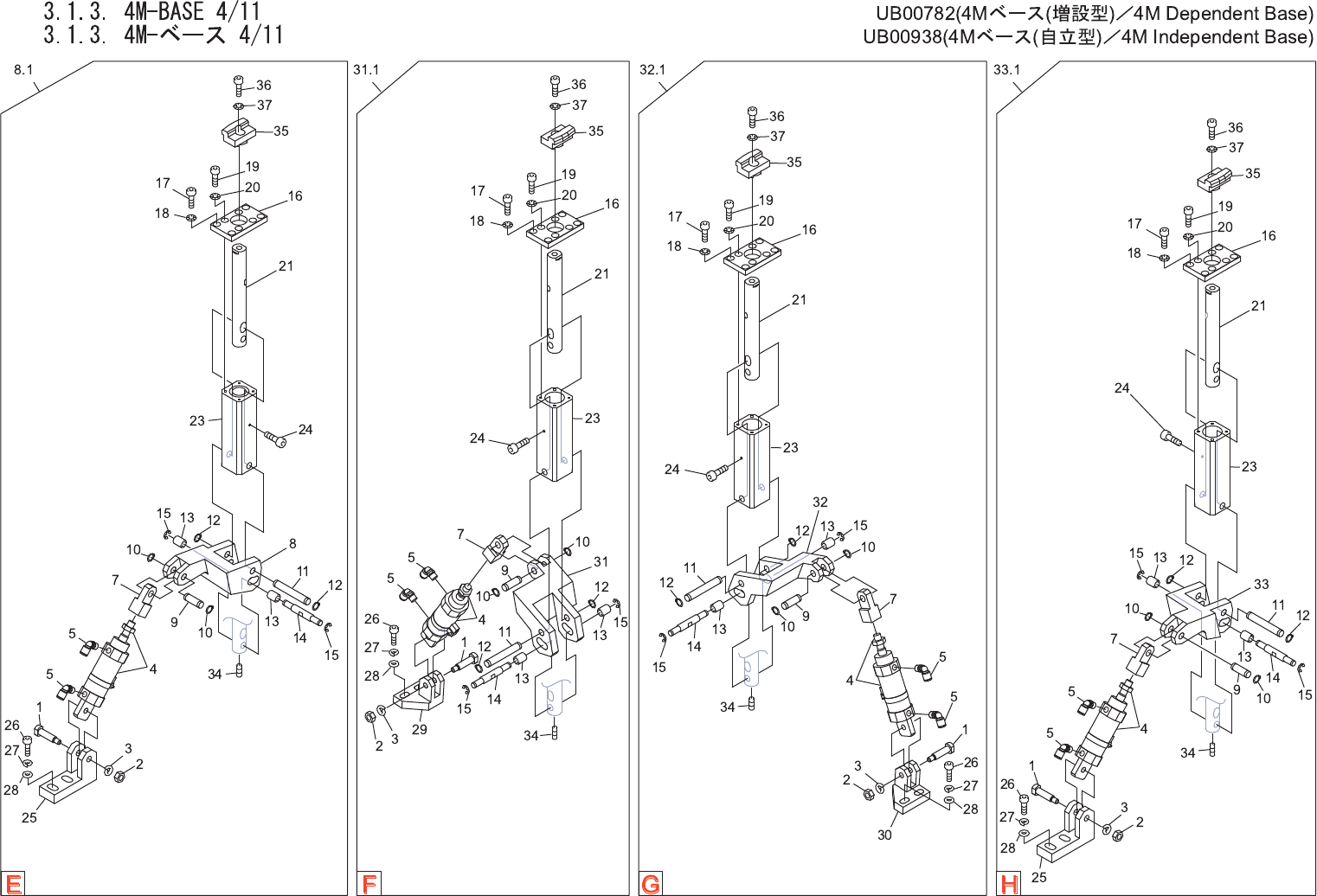

3.1.3. 4M-BASE 4/11 UB00782(4Mベース(増設型)／4M Dependent Base)
3.1.3. 4M-ベース 4/11 UB00938(4Mベース(自立型)／4M Independent Base)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM52571 8 PIN ピン FE
2 N1085A 8 NUT, HEX ナット 六角 M 6 P=1.0 FE
2.1 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 XS00861 8 CYLINDER, AIR シリンダ エアー OT
5 Y3049W 16 UNION, ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
6 N1012K 16 NUT ナット NT-03 OT
7 PM01015 8 KNUCKLE ナックル FE
8 PT00642 2 LEVER レバー FE
8.1 AA13918 2 CLAMPER クランパ OT
9 PM52551 8 PIN ピン FE
10 S1031A 16 CIR-CLIP サークリップ STW 10 OT
11 PM52531 8 PIN ピン FE
12 S1031A 16 CIR-CLIP サークリップ STW 10 OT
13 R50015 16 ROLLER ローラ IRT815 OT
14 PM01123 8 PIN ピン FE
15 S1025A 16 CIR-CLIP サークリップ ST-EW- 7 OT
16 PM23352 8 PLATE プレート FE
17 H5298A 32 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
18 W1012A 32 WASHER, CONICAL ワッシャ 皿 M-5-L FE
19 H5298A 32 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
20 W1012A 32 WASHER, CONICAL ワッシャ 皿 M-5-L FE
21 PM01102 8 SHAFT シャフト FE
23 PM26023 8 HOLDER ホルダ FE
24 PM52491 8 BOLT ボルト FE
25 PT00931 4 BKT, CYLINDER ＢＫＴ シリンダ FE
26 H5326A 16 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
27 W1024A 16 WASHER, LOCK ワッシャ スプリング 6M/M FE
28 W1045A 16 WASHER, FLAT ワッシャ 平 4W- 6 FE
29 PT00941 2 BKT, CYLINDER ＢＫＴ シリンダ FE
30 PT00951 2 BKT, CYLINDER ＢＫＴ シリンダ FE
31 PT00662 2 LEVER レバー FE
31.1 AA14118 2 CLAMPER クランパ OT
32 PT00672 2 LEVER レバー FE
32.1 AA14018 2 CLAMPER クランパ OT
33 PT00652 2 LEVER レバー FE
33.1 AA13818 2 CLAMPER クランパ OT
34 N4046A 8 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X008 ｸﾎﾞﾐｻｷ FE
35 PT00390 8 JAW 爪 FE
3. BASE / ベース
197
PTS-NXT-10JE Vol.1
3.1.3. 4M-BASE 4/11 UB00782(4Mベース(増設型)／4M Dependent Base)
3.1.3. 4M-ベース 4/11 UB00938(4Mベース(自立型)／4M Independent Base)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
36 H5341A 8 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
37 W1014A 8 WASHER, CONICAL ワッシャ 皿 M-8-H FE
