6.4.2. M6S-BACK-UP PLATE 6.4.2. M6S-バックアッププレート No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA24N07 1 PLATE, BACKUP プレ ート バッ クア ップ OT 2 AA23N09 1 FRAME フレ ーム OT …
A
510mm360mm
200mm
165mm 280mm
610mm
STANDARD/
(M6S DOUBLE CONVEYOR)
STANDARD/
(M6S SINGLE CONVEYOR)
2
3
4
5
7
11
8
9
9
9
12
13
13
13
14
16
17
18
106
115
19
20
21
21
22
22
23
24
25
27
28
29
26
6. CONVEYOR / コンベア
234
PTS-NXT-10JE Vol.2

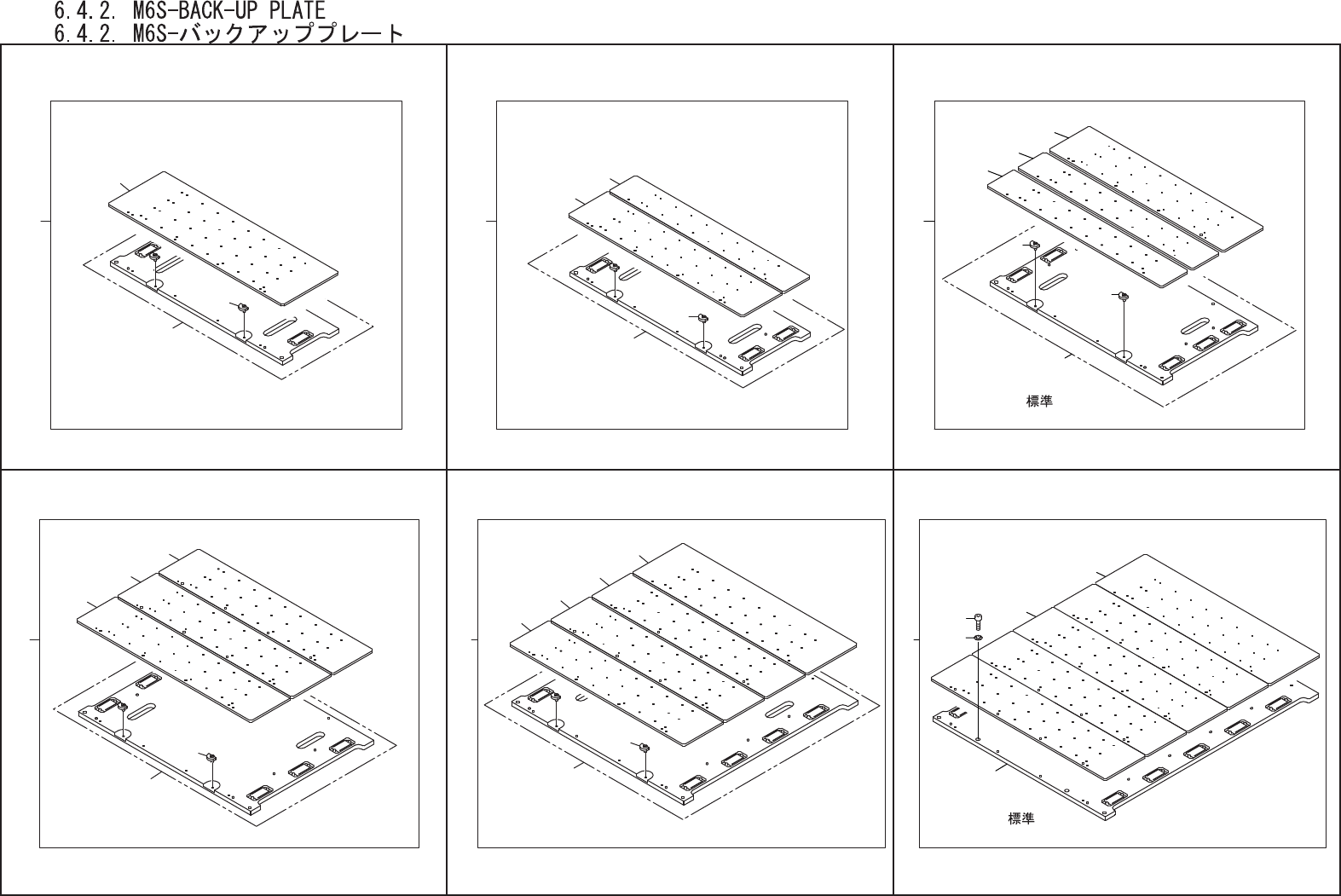

6.4.2. M6S-BACK-UP PLATE
6.4.2. M6S-バックアッププレート
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA24N07 1 PLATE, BACKUP プレート バックアップ OT
2 AA23N09 1 FRAME フレーム OT
3 AA35A02 2 SCREW ネジ OT
4 PM66165 1 PLATE, BACKUP プレート バックアップ FE
5 PM66153 1 PLATE, BACKUP プレート バックアップ FE
6 AA24S07 1 PLATE, BACKUP プレート バックアップ OT
7 AA23S08 1 FRAME フレーム OT
8 AA35A02 2 SCREW ネジ OT
9 PM66165 3 PLATE, BACKUP プレート バックアップ FE
10 AA24T07 1 PLATE, BACKUP プレート バックアップ OT
11 AA23T08 1 FRAME フレーム OT
12 AA35A02 1 SCREW ネジ OT
13 PM66165 3 PLATE, BACKUP プレート バックアップ FE
14 PM66175 1 PLATE, BACKUP プレート バックアップ FE
15 AA2YX07 1 PLATE, BACKUP プレート バックアップ OT
16 AA2YY07 1 FRAME フレーム OT
17 AA35A02 2 SCREW ネジ OT
18 PM85311 1 PLATE, BACKUP プレート バックアップ FE
19 AA24R08 1 PLATE, BACKUP プレート バックアップ OT
20 AA23R10 1 FRAME フレーム OT
21 AA35A02 2 SCREW ネジ OT
22 PM66153 2 PLATE, BACKUP プレート バックアップ FE
23 PM66165 1 PLATE, BACKUP プレート バックアップ FE
24 AA24W06 1 PLATE, BACKUP プレート バックアップ OT
25 H5299B 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 ﾕﾆｸﾛﾒｯｷｼﾛ FE
26 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
27 AA23W09 1 FRAME フレーム OT
28 PM66165 4 PLATE, BACKUP プレート バックアップ FE
29 PM66175 1 PLATE, BACKUP
プ
レート バックアッ
プ
FE
6. CONVEYOR / コンベア
235
PTS-NXT-10JE Vol.2
A
2
6
7
12
13
3
4
4
4
1
5
8
9
10
11
14
15
16
6. CONVEYOR / コンベア
