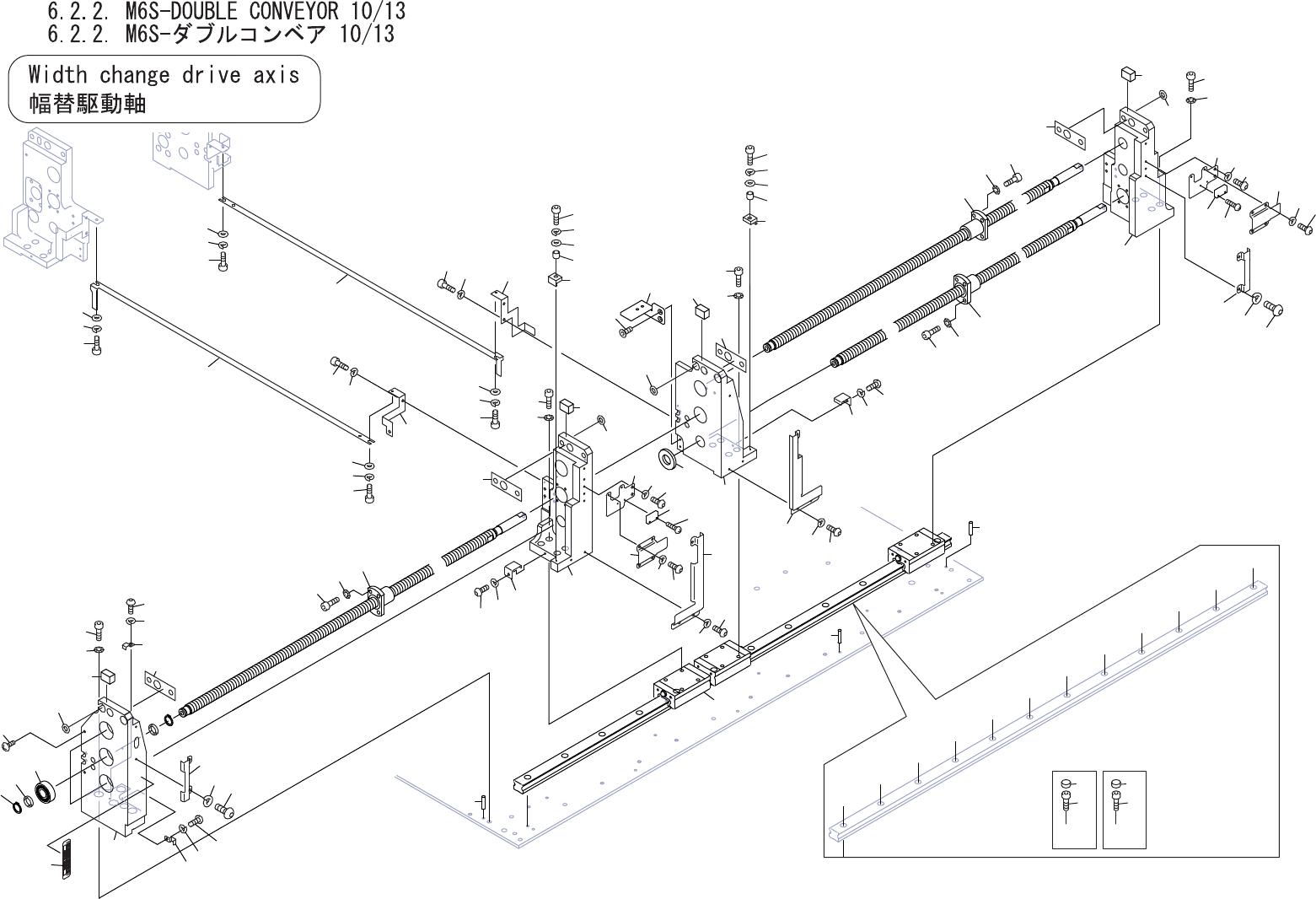

6.2.2. M6S-DOUBLE CONVEYOR 10/13 6.2.2. M6S- ダブルコンベア 10/13 UQ01361 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM02GX1 1 BKT ＢＫＴ FE 1.1 PJ13281 1 SHEET シー ト OT…
A
AA
AA
AA
BB
AA
AA
AA
AA
BB
AA
AA
AA
BB
BB
30
14
1
19
36
60
61
62
59
58
45
27
9
28
26
24
2
20
25
39
46
37
7
8
8.1
18
17
18
18.1
17
6
35
32
15
33
31
27
26
48
49
3
16
21
34
38
47
44
18.1
49.1
27.1
27.1
29
29.1
10
10.1
25.1
24
25
25.1
40
40.1
8
8.1
7
74,
74.1
73
60
61
62
59
58
75
76
77
78
76
77
78
76
77
78
75
76
77
78
1.1
1.2
1.3
19.1
19.2
19.3
36.1
36.2
36.3
45.1
45.2
45.3
44
44
4
5
4
5
12
13
13.1
12
13
13.1
41
56
55
57
55
50
51
51.1
53
54
53
54
UQ01361
6. CONVEYOR / コンベア
208
PTS-NXT-10JE Vol.2
6.2.2. M6S-DOUBLE CONVEYOR 10/13
6.2.2. M6S-ダブルコンベア 10/13 UQ01361
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM02GX1 1 BKT ＢＫＴ FE
1.1 PJ13281 1 SHEET シート OT
1.2 PJ12922 2 WASHER ワッシャ OT
1.3 PS02492 1 SHEET シート OT
2 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
3 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
4 S1031A 6 CIR-CLIP サークリップ STW 10 OT
5 W10049 6 WASHER ワッシャ LRB10-1.0 OT
6 H4202Z 3 BEARING ベアリング 6900ZZ OT
7 PP00440 3 RETAINER, WIRING 押え 配線 FE
8 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
8.1 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
9 PP00690 1 RETAINER, WIRING 押え 配線 FE
10 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
10.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 XN00222 2 SCREW ネジ OT
13 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
13.1 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
14 PB48630 1 BKT, WIRING ＢＫＴ 配線 FE
15 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
16 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 PP00450 2 RETAINER, WIRING 押え 配線 FE
18 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
18.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 PM02GZ0 1 BKT ＢＫＴ FE
19.1 PJ13281 1 SHEET シート OT
19.2 PJ12922 2 WASHER ワッシャ OT
19.3 PS02492 1 SHEET シート OT
20 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
21 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
24 PP00530 2 BKT, SENSOR ＢＫＴ センサ FE
25 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
25.1 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
26 PP00680 2 RETAINER, WIRING 押え 配線 FE
27 K5255A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
27.1 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
28 PP01670 1 COVER, WIRING カバー 配線 FE
29 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
6. CONVEYOR / コンベア
209
PTS-NXT-10JE Vol.2
6.2.2. M6S-DOUBLE CONVEYOR 10/13
6.2.2. M6S-ダブルコンベア 10/13 UQ01361
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
29.1 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 PB00700 1 BKT ＢＫＴ FE
31 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
32 PB48650 1 BKT, WIRING ＢＫＴ 配線 FE
33 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
34 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
35 PG00074 1 STOPPER ストッパ OT
36 PM02HB0 1 BKT ＢＫＴ FE
36.1 PJ13281 1 SHEET シート OT
36.2 PJ12922 2 WASHER ワッシャ OT
36.3 PS02492 1 SHEET シート OT
37 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
38 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
39 PP01660 1 COVER, WIRING カバー 配線 FE
40 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
40.1 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 XG00130 1 GUIDE, RAIL ガイド レール OT
44 H2096H 9 PIN, PARALLEL ピン 平行 ﾟ3X6 Bｼｭ(ｽﾃﾝﾚｽ) OT
45 PM02HD0 1 BKT ＢＫＴ FE
45.1 PJ13281 1 SHEET シート OT
45.2 PJ12922 2 WASHER ワッシャ OT
45.3 PS02492 1 SHEET シート OT
46 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
47 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
48 PP00690 1 RETAINER, WIRING 押え 配線 FE
49 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
49.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
50 XN00232 1 SCREW ネジ OT
51 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
51.1 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
53 XS03380 2 SENSOR センサ OT
54 K5175T 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
55 K20089 12 CAP キャップ C04 OT
56 PZ09961 9 BOLT, HEX SOCKET ボルト 六角穴 OT
57 H5291A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
58 PG03251 2 STOPPER ストッパ PL
59 PPT0461 2 COLLAR カラー FE
60 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
6. CONVEYOR / コンベア
210
PTS-NXT-10JE Vol.2
