3.1.3. 4M-BASE 7/11 3.1.3. 4M-ベース 7/11 UB00782(4M ベース ( 増設型 ) ／ 4M Dependent Base) No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 5 AA14903 1 PUMP, VACUUM ポンプ バキューム…
3. BASE / ベース
208
PTS-NXT-10JE Vol.1

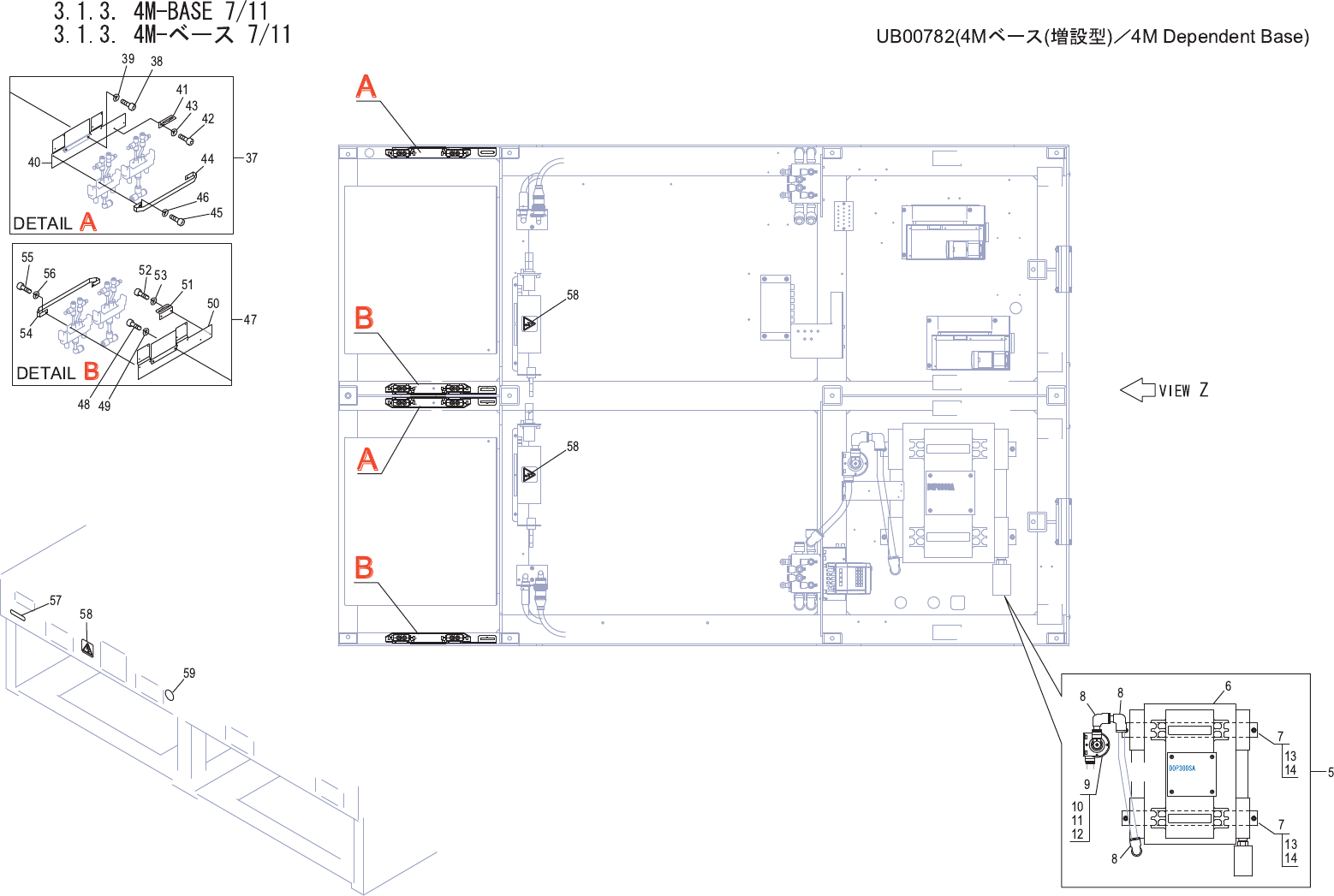

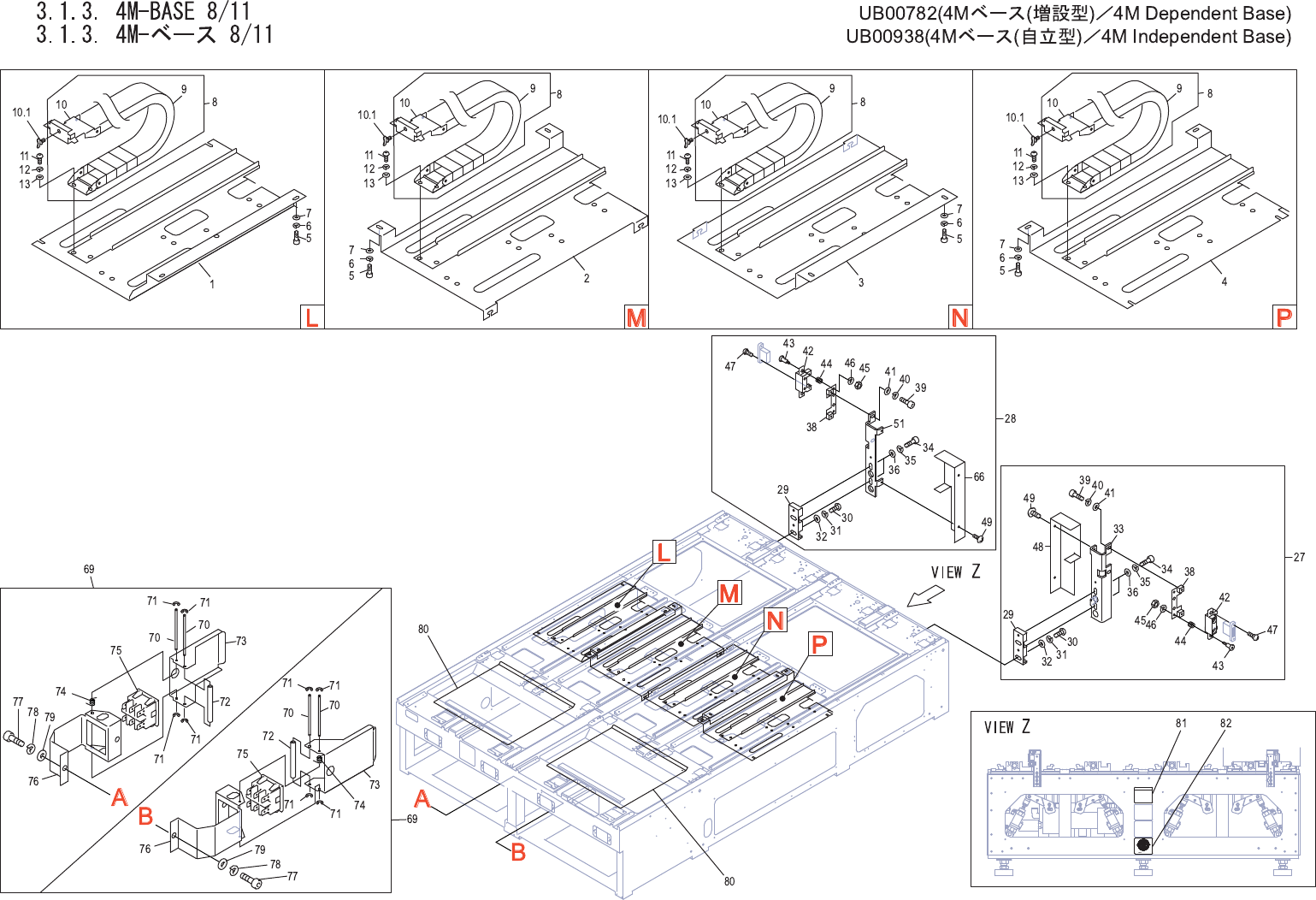

3.1.3. 4M-BASE 7/11
3.1.3. 4M-ベース 7/11 UB00782(4Mベース(増設型)／4M Dependent Base)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
5 AA14903 1 PUMP, VACUUM ポンプ バキューム OT
6 XP00530 1 PUMP, VACUUM ポンプ バキューム OT
7 PB00542 2 BRIDGE ブリッジ FE
8 A40687 3 ELBOW エルボ KQ2L16-99 OT
9 H3022Z 1 FILTER フィルタ VFR20-16-16 OT
10 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
11 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
12 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
13 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
14 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
37 AA55310 2 VALVE バルブ OT
38 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
39 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
40 PB26635 1 BKT, VALVE ＢＫＴ バルブ FE
41 PB09394 1 BKT ＢＫＴ FE
42 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
43 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
44 PB31392 1 GUIDE ガイド FE
45 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
46 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
47 AA55209 2 VALVE バルブ OT
48 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
49 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
50 PB26694 1 BKT, VALVE ＢＫＴ バルブ FE
51 PB09394 1 BKT ＢＫＴ FE
52 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
53 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
54 PB31392 1 GUIDE ガイド FE
55 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
56 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
57 PX04540 1 SEAL, BAR CODE シール バーコード OT BA4MB
58 PZ25380 3 SEAL シール PL
59 RX00191 1 NAMEPLATE 銘板 OT
