A B ( ) A ( ) A:CLAMP (LIFTER UP) B:UNCLAMP (LIFTER DOWN) PANEL LIFTER RAISE HIGH SPEED RELEASE LOWER LOW SPEED RELEASE LOWER LOW SPEED RELEASE METER IN METER OUT METER OUT NEGATIVE PRESSURE POSITIVE PRESSURE NEGATIVE PR…
This page intentionally blank.
6. CONVEYOR / コンベア
91
PTS-NXT-10JE Vol.2
A
B ( )
A
( )
A:CLAMP (LIFTER UP)
B:UNCLAMP (LIFTER DOWN)
PANEL LIFTER
RAISE HIGH SPEED RELEASE
LOWER LOW SPEED RELEASE
LOWER LOW SPEED RELEASE
METER IN
METER OUT
METER OUT
NEGATIVE
PRESSURE
POSITIVE
PRESSURE
NEGATIVE
PRESSURE
Ref.BED
bb
c1c1
Ref.BED
c2c2
Ref.BED
UQ01557
6. CONVEYOR / コンベア
92
PTS-NXT-10JE Vol.2

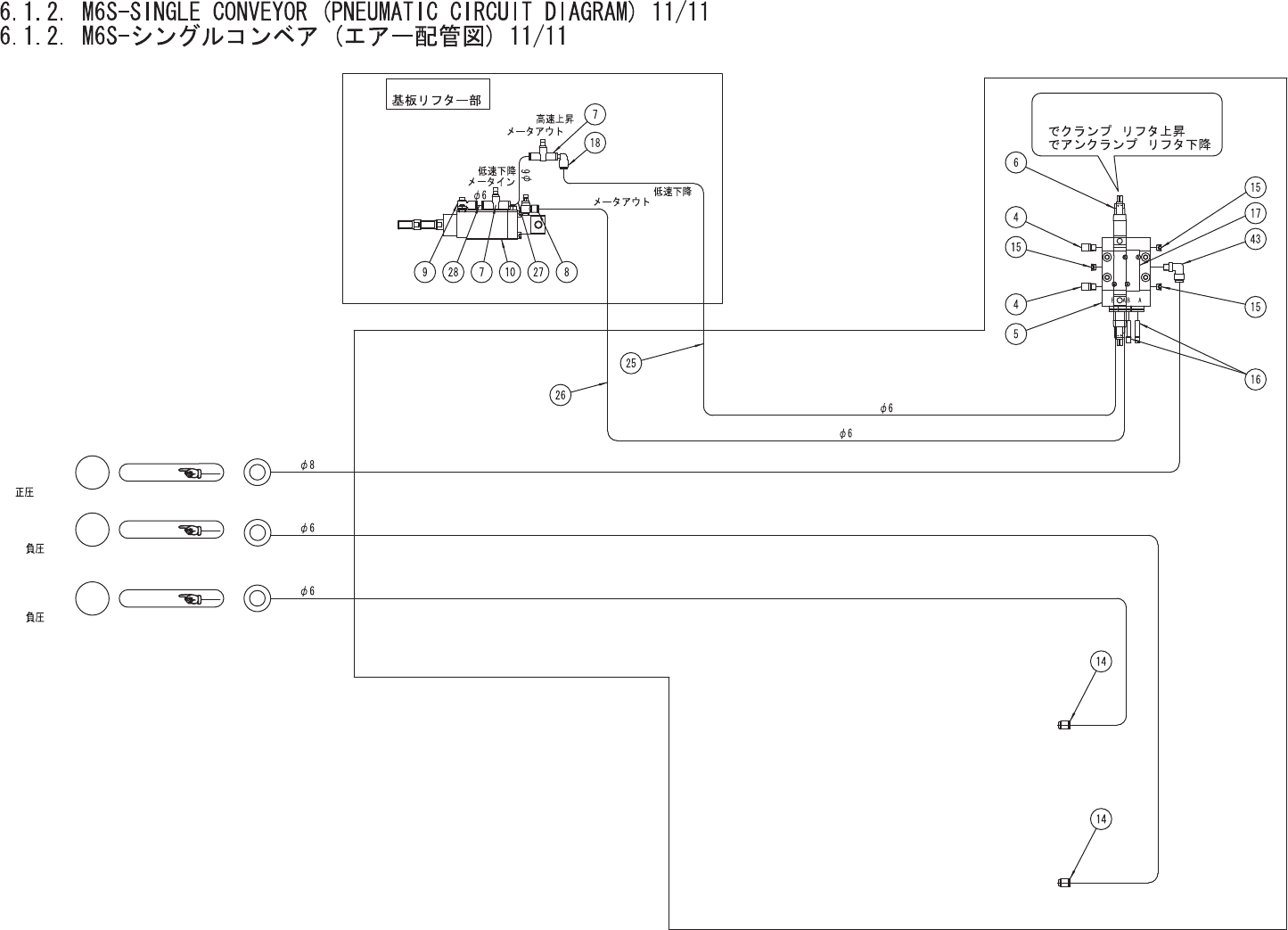

6.1.2. M6S-SINGLE CONVEYOR (PNEUMATIC CIRCUIT DIAGRAM) 11/11
6.1.2. M6S-シングルコンベア (エアー配管図) 11/11 UQ01557
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 S1056A 2 SILENCER サイレンサ AN101-01 OT
5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
6 H1337K 1 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ OT
7 K5340Y 2 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ) OT
8 K5342D 1 CONTROLLER, SPEED コントローラ スピード AS2201F-01-06S(ｼﾛ) OT
9 Y3121N 1 UNION, ELBOW ユニオン エルボ KQ2VS06-01S OT
10 XS02630 1 CYLINDER, AIR シリンダ エアー OT
14 K20075 2 CAP キャップ KQ2C06-00 OT
15 A3034A 3 PLUG 埋栓 PT1/8 OT
16 H3145L 2 PLUG プラグ KQ2P-06 OT
17 H3243B 1 COVER, BLIND 蓋 盲 SY3000-26-9A OT
18 Y3079H 1 UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
25 PZ06710 1 TUBE チューブ OT
26 PZ12720 1 TUBE チューブ OT
27 PZ12690 1 TUBE チューブ OT
28 PZ12700 1 TUBE チューブ OT
43 Y3079S 1 UNION, ELBOW ユニオン エル
ボ
KQ2L08-01S OT
