No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PB78591 1 BKT ＢＫＴ FE 2 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE 3 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE 4 PB…

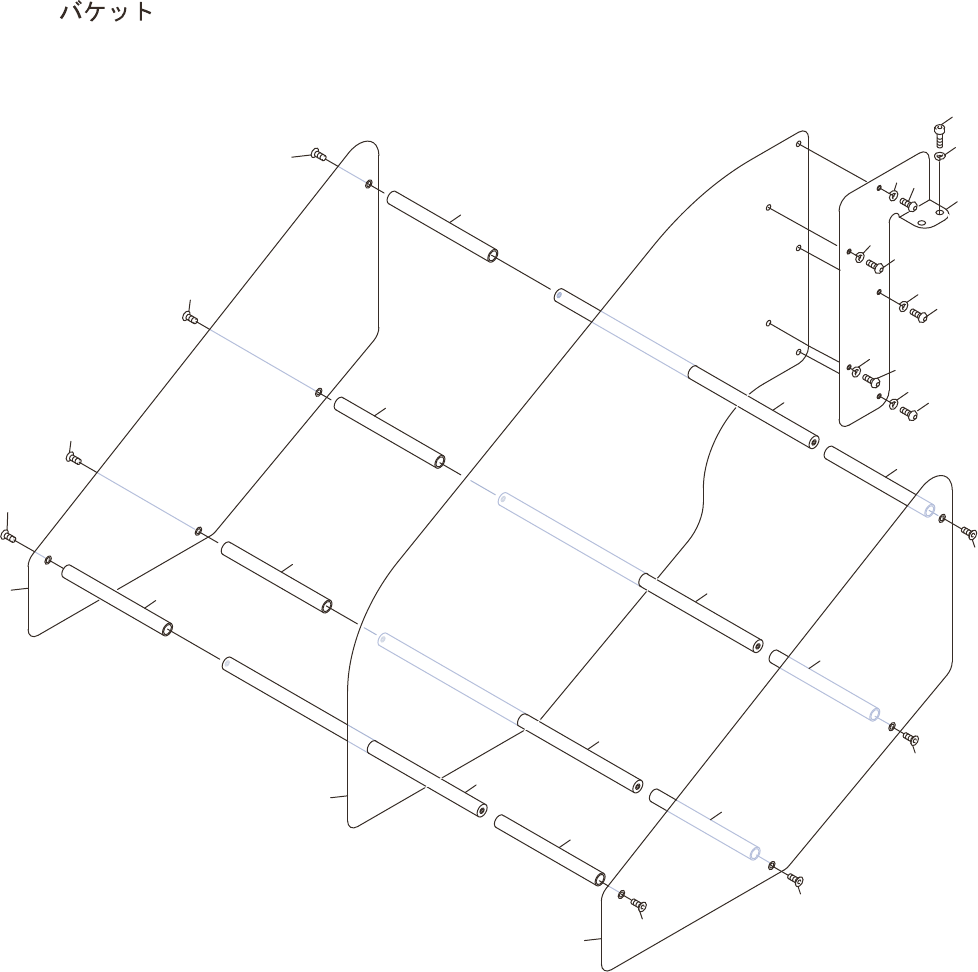

BUCKET
2
3
1
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
8
8
8
8
8
8
8
8
9
10
10
10
10
11
12
12
12
12
AA54K03
A31DETAIL
296
PTS-NXT-10JE Vol.3
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB78591 1 BKT ＢＫＴ FE
2 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
3 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 PB78621 1 PLATE プレート AL
5 K5257A 5 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
6 W1022A 5 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 PM02MF2 4 SHAFT, ARM シャフト アーム FE
8 PM80861 8 COLLAR カラー FE
9 PB78601 1 PLATE, SIDE プレート サイド AL
10 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
11 PB78611 1 PLATE, SIDE プレート サイド AL
12 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
DETAIL A31
297
PTS-NXT-10JE Vol.3
DETAIL
AA01B06
JIG, INSPECTION
B1
1
1
4
4
1
4
1
4
2
5
3
6
8
9
8
9
8
9
7
7
7
7
3
298
PTS-NXT-10JE Vol.3
