7. PARTS SUPPLY / 部品供給
170
PTS-NXT-10JE Vol.3

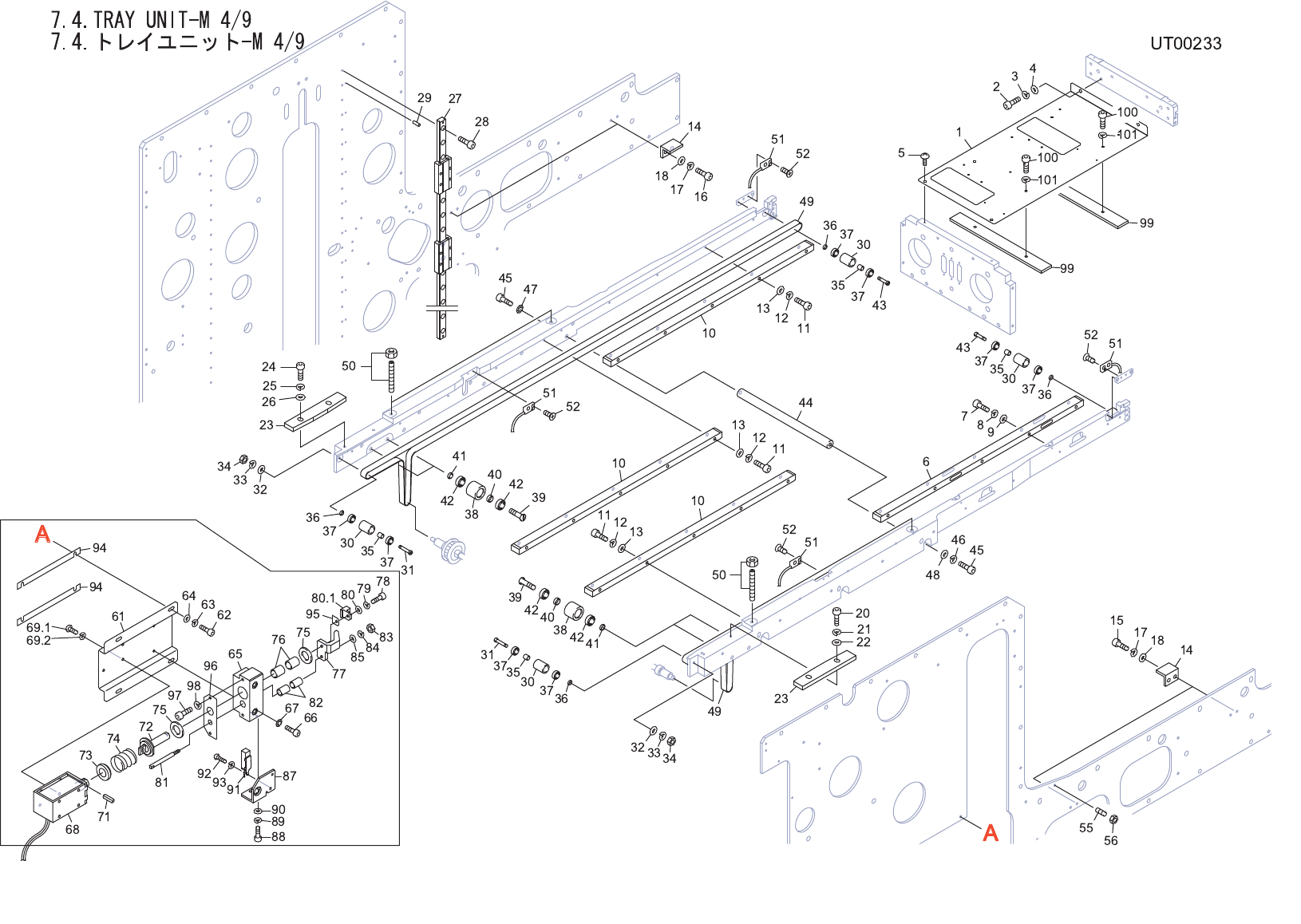

7.4.TRAY UNIT-M 4/9
7.4.トレイユニット-M 4/9 UT00233
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB89232 1 COVER カバー AL
2 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
3 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
5 K5171S 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006(3ｶ ｼﾛ) FE
6 PM91401 1 GUIDE, BELT ガイド ベルト AL
7 H5263A 5 BOLT, HEX SOCKET ボルト 六角穴 M03X018 FE
8 W1021A 5 WASHER, LOCK ワッシャ スプリング 3M/M FE
9 W1040R 5 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
10 PM91411 3 GUIDE, BELT ガイド ベルト AL
11 H5263A 15 BOLT, HEX SOCKET ボルト 六角穴 M03X018 FE
12 W1021A 15 WASHER, LOCK ワッシャ スプリング 3M/M FE
13 W1040R 15 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
14 PB29891 4 BKT ＢＫＴ AL
15 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
16 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
17 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
18 W1040S 8 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
20 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
21 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
23 PM020Y1 2 GUIDE, SIDE ガイド サイド AL
24 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
25 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
26 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
27 XG00881 2 GUIDE, RAIL ガイド レール OT
28 H5274A 48 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
29 H21925 12 PIN, PARALLEL ピン 平行 ﾟ2X6 Aｼｭ OT
30 PM53011 4 PULLEY プーリ AL
31 PM53003 2 SHAFT シャフト FE
32 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
33 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
34 N10812 2 NUT, HEX ナット 六角 M03 3ｼｭ(3ｶ ｸﾛ) FE
35 PM08FD1 4 COLLAR カラー FE
36 PM53032 4 WASHER ワッシャ FE
37 K4228H 8 BEARING ベアリング MR63ZZ OT
38 PM78812 4 ROLLER ローラ FE
39 PM78801 4 SHAFT シャフト FE
7. PARTS SUPPLY / 部品供給
171
PTS-NXT-10JE Vol.3
7.4.TRAY UNIT-M 4/9
7.4.トレイユニット-M 4/9 UT00233
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 PM78831 4 COLLAR カラー FE
41 PM78822 4 COLLAR カラー FE
42 H4900M 8 BEARING ベアリング MR95ZZ OT
43 PM53873 2 SHAFT シャフト FE
44 PM53803 3 ROD, JOINT ロッド ジョイント AL
45 H5290A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
46 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
47 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
48 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
49 H4468C 2 BELT ベルト SE-G30-SBU 8WX1442.5LX0.8T OT
50 H5500H 4 BOLT ボルト ANBN5-40 OT
51 S4027L 2 SENSOR センサ E32-T15ZR OT SET
52 K5169M 8 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
55 N4031A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X010 ｸﾎﾞﾐｻｷ FE
56 N10813 4 NUT, HEX ナット 六角 M 4 3ｼｭ（3ｶ ｸﾛ） FE
61 PB89372 1 PLATE プレート FE
62 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
63 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
64 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
65 PM04WF1 1 BLOCK ブロック AL
66 H5294A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
67 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
68 XS01892 1 SOL ＳＯＬ SS-103-578 OT
69.1 K5255H 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X005 FE
69.2 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
71 H2048A 1 PIN, SPRING ピン スプリング 3ﾟX10 OT
72 AA5YF02 1 ROD ロッド FE
73 PM54091 1 HOLDER, SPRING 受け スプリング AL
74 PZ14791 1 SPRING スプリング FE
75 PG01581 2 STOPPER ストッパ PL
76 H4288S 2 BEARING, SLIDE ベアリング スライド LM08S OT
77 PM04WG2 1 LEVER レバー AL
78 H5277A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
79 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
80 W1040R 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
80.1 PM04DN2 1 PUSHER プッシャ AL
81 PM04WE2 1 ROD ロッド FE
82 H4287A 2 BEARING, SLIDE ベアリング スライド LM04 OT
7. PARTS SUPPLY / 部品供給
172
PTS-NXT-10JE Vol.3
