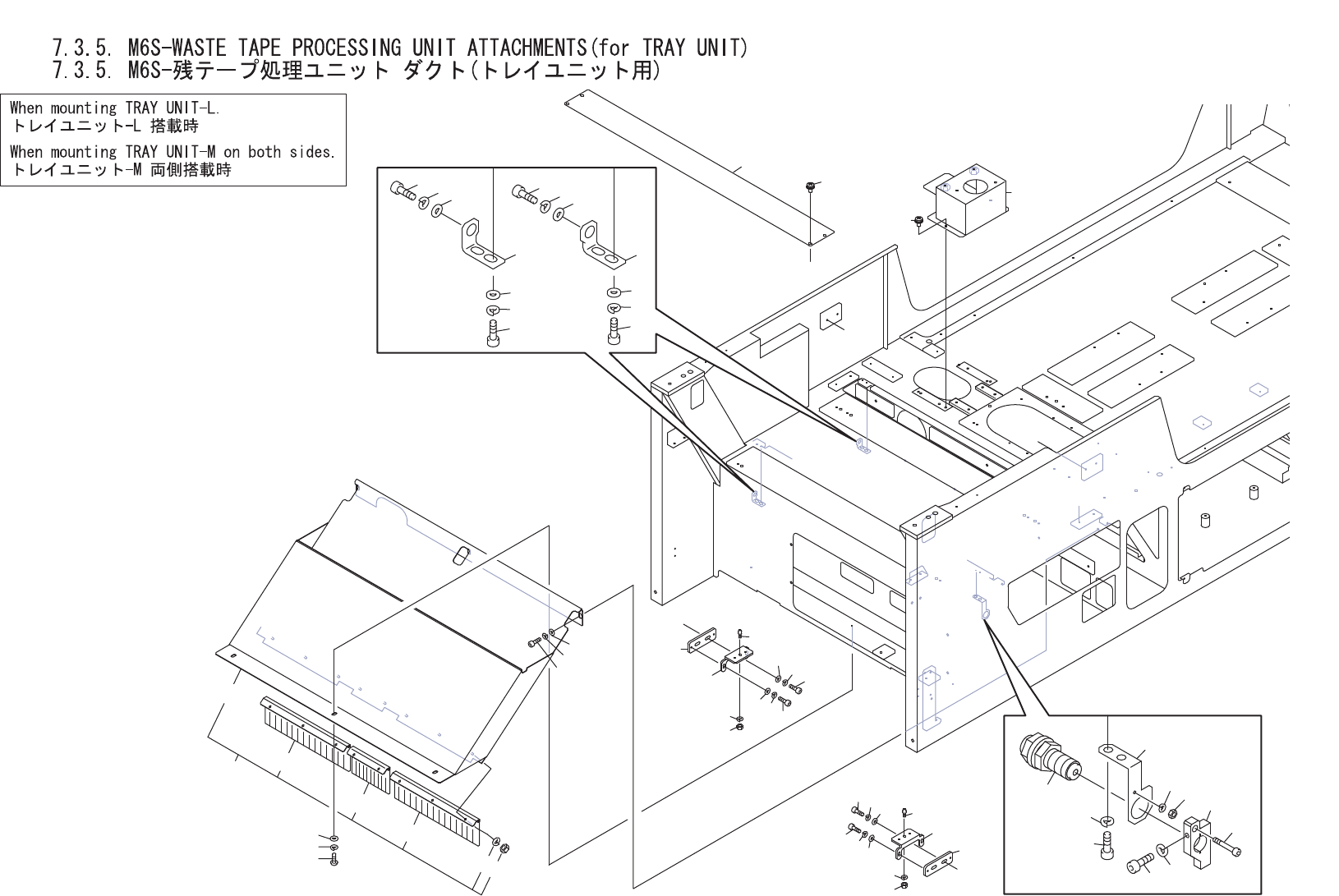

7.3.5. M6S-WASTE TAPE PROCESSING UNIT ATTACHMENTS(for TRAY UNIT)
7.3.5. M6S-残テープ処理ユニット ダクト(トレイユニット用) UC00518
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB29642 1 BKT ＢＫＴ FE
2 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
3 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 AA3ZG05 1 DUCT ダクト OT
4.1 PB01GE0 1 DUCT ダクト FE
4.2 PZ43250 1 BRUSH ブラシ OT
4.3 PZ43240 2 BRUSH ブラシ OT
4.4 N10795 8 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
4.5 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 K5257D 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M4X10 FE
6 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
8 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
9 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
10 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
11 PB68133 1 ADJUSTER アジャスタ FE
12 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
13 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
15 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
16 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
18 PB08083 2 PLATE プレート FE
19 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
20 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
21 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
22 PB03387 2 BKT, DUCT ＢＫＴ ダクト FE
23 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
24 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
26 PM07083 2 PIN, ROUND ピン 丸 FE
27 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
28 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
29 PB96880 1 BKT, BOX ＢＫＴ ＢＯＸ FE
30 K5198D 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
31 PB14572 1 COVER 蓋 FE
32 K5198C 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X006 P=4 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) OT
33 S5221A 1 SOCKET, COUPLER ソケット カプラ MC-06SCB OT
