1.4.3. H04-NE12A-NOZZLE STATION(for TRAY UNIT)
1.4.3. H04-NE12A-ノズルステーション(トレイユニット用) UL02010
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA4NF04 1 HOLDER ホルダ OT
2 PM99212 1 HOLDER ホルダ AL
4 PS00992 1 SHEET シート OT
6 PZ10121 12 PIN ピン FE
7 PM04923 1 PIN ピン FE
8 PZ05022 1 SPRING, TENSION スプリング 引張 FE
9 PX03451 1 SEAL, BAR CODE シール バーコード OT
10 PX03441 1 SEAL, BAR CODE シール バーコード PL
11 PB28952 1 SHUTTER シャッタ FE
12 PM85634 9 WASHER ワッシャ FE
13 PZ29951 9 BOLT ボルト OT
14 AA0HK04 1 GUIDE ガイド OT
15 H5293A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
16 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
20 AA96705 1 BLOCK ブロック OT
21 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
22 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
1. PARTS PLACING / 部品装着
41
PTS-NXT-10JE Vol.1
1. PARTS PLACING / 部品装着
42
PTS-NXT-10JE Vol.1

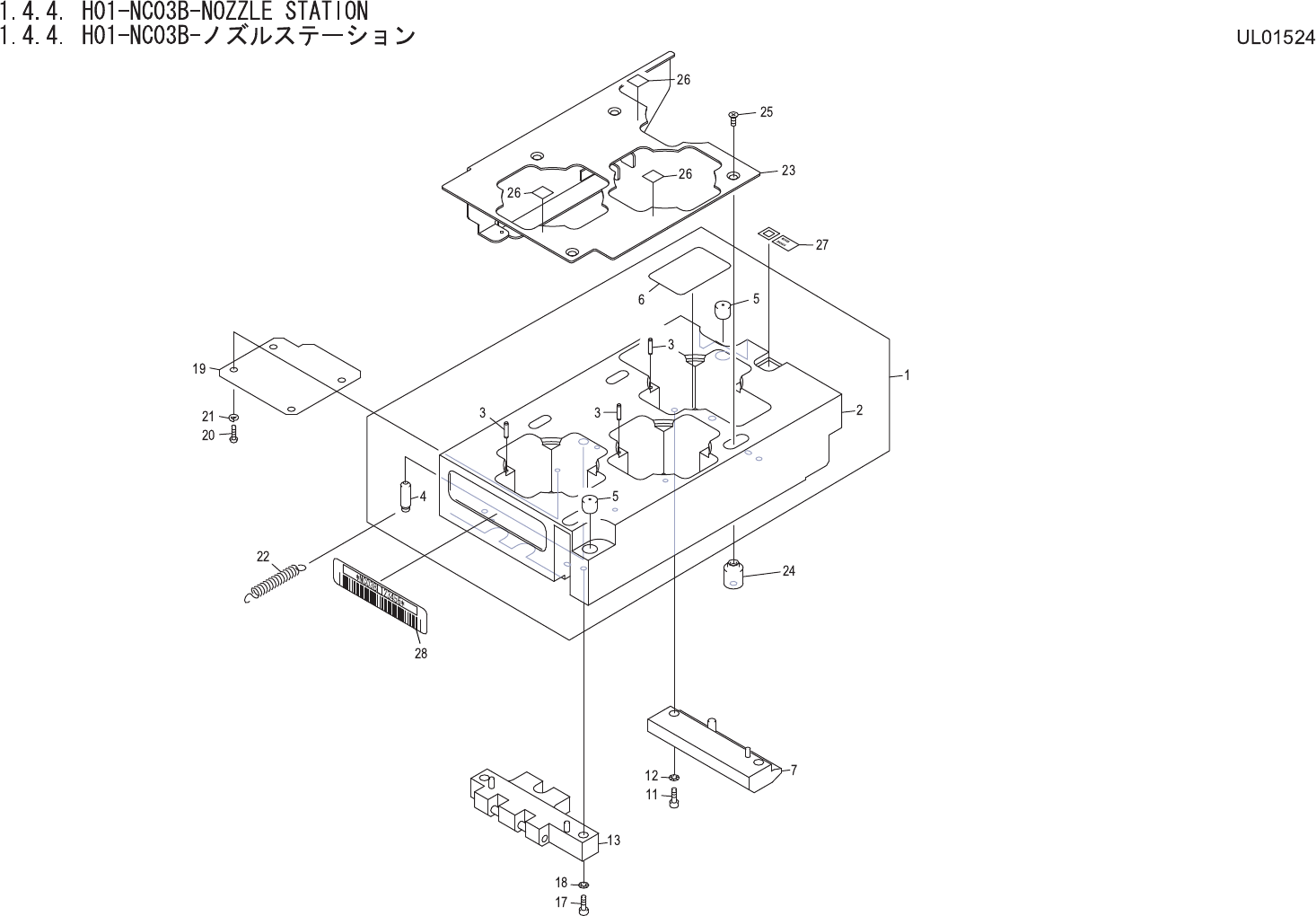

1.4.4. H01-NC03B-NOZZLE STATION
