1. PARTS PLACING / 部品装着
82
PTS-NXT-10JE Vol.1
1.5.4. H08 HEAD 5/5
1.5.4. H08 ヘッド 5/5 UH00482
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XB03330 2 VALVE, SOL バルブ ＳＯＬ OT
2 XB00763 1 VALVE, PRESSURE REDUCING バルブ 減圧 OT
3 XS01183 8 SPOOL スプール OT
5 S1058B 1 SILENCER サイレンサ AN120-M3 OT
6 H3176D 1 PLATE プレート SYJ3000-21-2A OT
7 XS00842 1 SENSOR, PRESSURE センサ 圧力 OT
8 PJ06031 1 PLATE, ACRYLIC プレート アクリル OT
9 H1122D 1 VALVE, SOL バルブ ＳＯＬ SYJ3140-5M0U OT
10 XS01841 1 CYLINDER シリン
ダ
OT

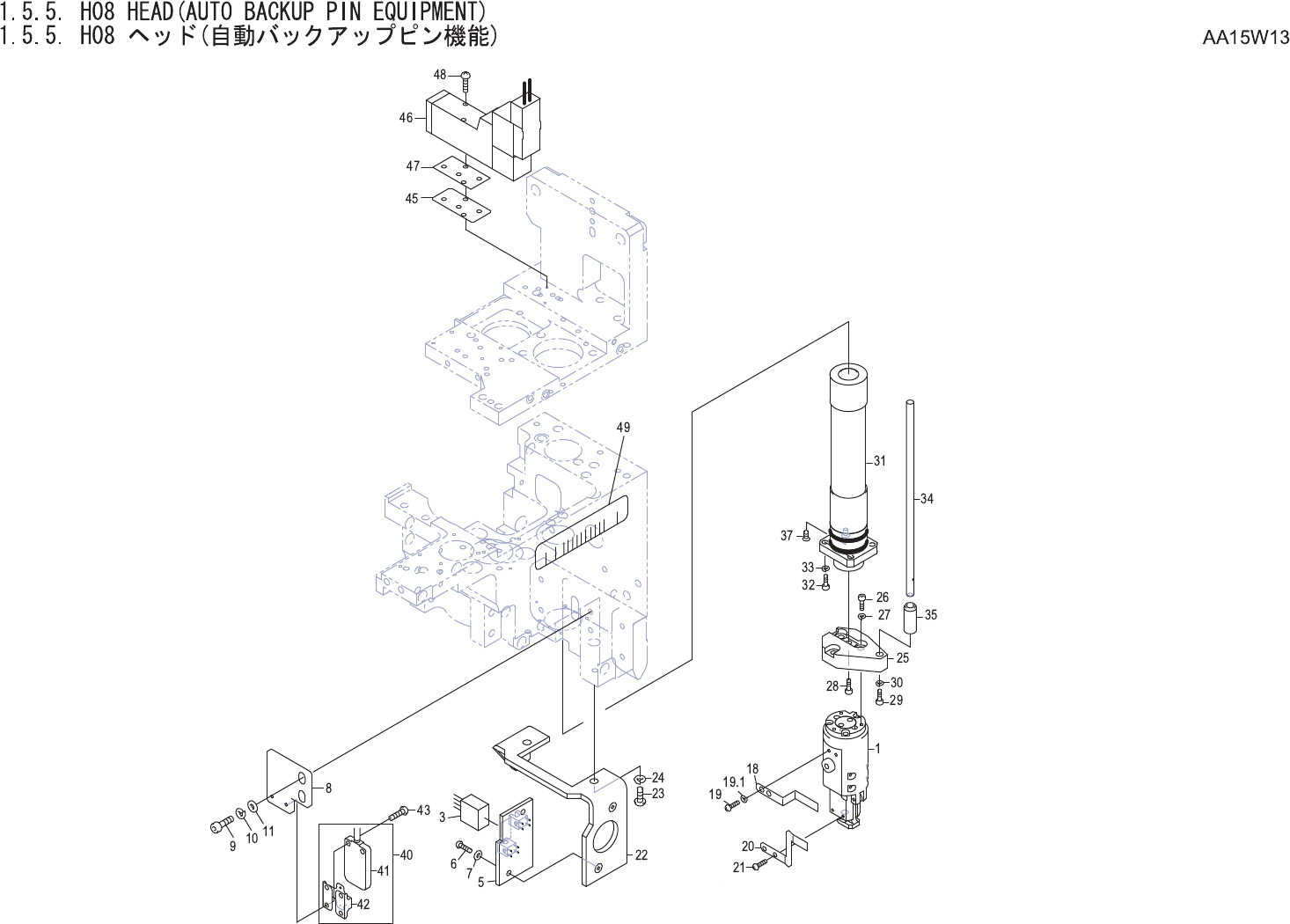

1. PARTS PLACING / 部品装着
83
PTS-NXT-10JE Vol.1
1. PARTS PLACING / 部品装着
84
PTS-NXT-10JE Vol.1
