A DETAIL A DETAIL B A B A B C DETAIL C 21 22 23 24 4 1 3 5 6 7 52 51 52 51 15 19 16 17 18 6 7 6 7 6 7 13 14 12 20 20.1 20 20.1 46 47 45 49 50 48 20 20.1 20 20.1 UQ01361 6. CONVEYOR / コンベア 190 PTS-NXT-10JE Vol.2
6.2.2. M6S-DOUBLE CONVEYOR 3/13
6.2.2. M6S-ダブルコンベア 3/13 UQ01361
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
90 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
91 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
92 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
113 H2014R 2 PIN ピン MSIP6-10 OT
121 PB18132 1 HOOK フック FE
122 PB18410 1 HOOK フック FE
123 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
124 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
125 N4023B 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
126 N1077H 2 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
129 PB18150 1 HOOK フック FE
130 PB18160 1 HOOK フック FE
131 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
132 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
132.1 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
134 PZ14130 2 SEAL シール PL
135 PH00791 2 BRUSH ブラシ OT
136 K5358C 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012 FE
6. CONVEYOR / コンベア
189
PTS-NXT-10JE Vol.2
A
DETAIL A
DETAIL B
A
B
A
B
C
DETAIL C
21
22
23
24
4
1
3
5
6
7
52
51
52
51
15
19
16
17
18
6
7
6
7
6
7
13
14
12
20
20.1
20
20.1
46
47
45
49
50
48
20
20.1
20
20.1
UQ01361
6. CONVEYOR / コンベア
190
PTS-NXT-10JE Vol.2

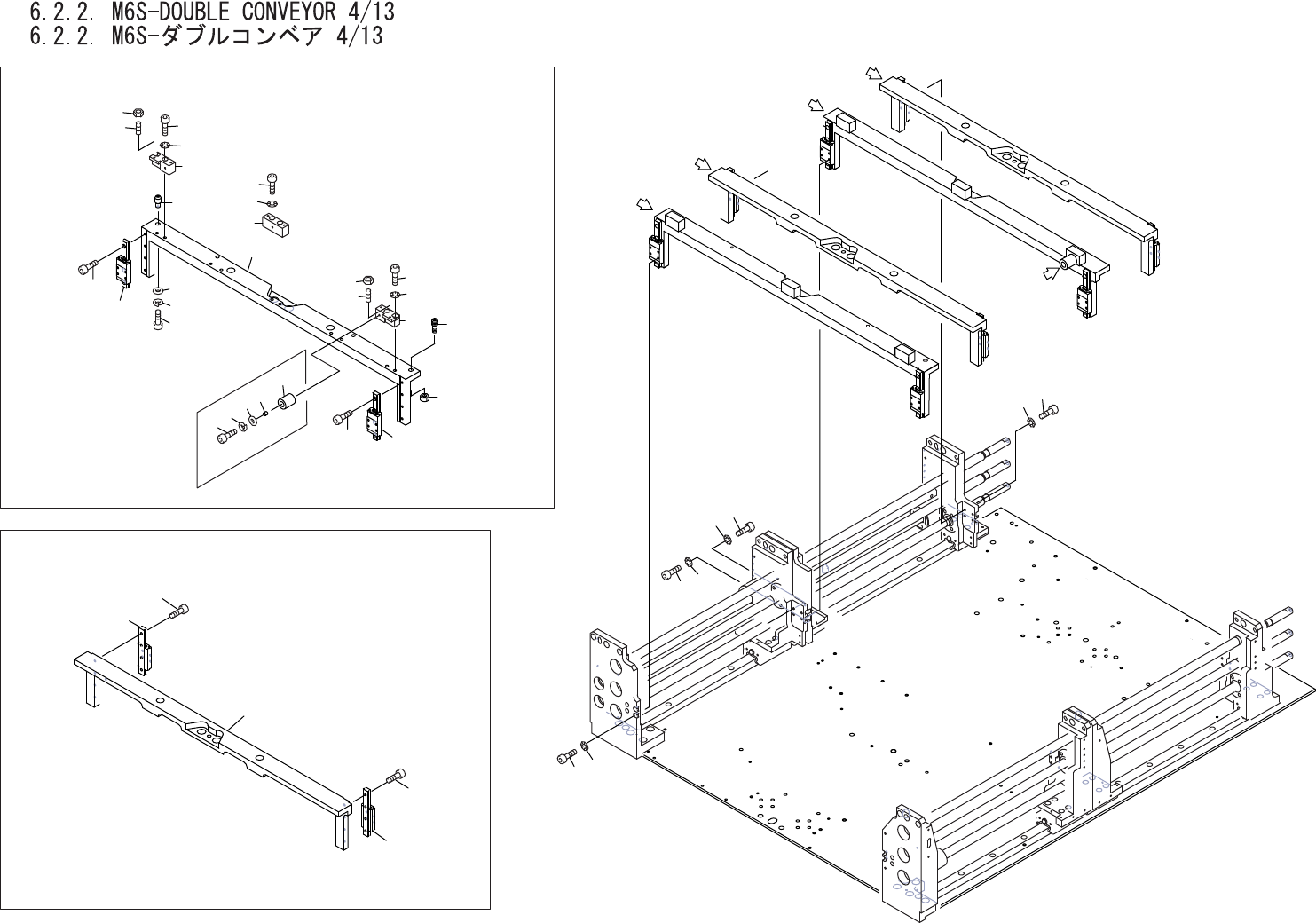

6.2.2. M6S-DOUBLE CONVEYOR 4/13
6.2.2. M6S-ダブルコンベア 4/13 UQ01361
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM01900 2 PIN, LOCATING ピン 位置決め FE
4 PM87133 2 BKT, SLIDE ＢＫＴ スライド FE
5 PM87143 2 BKT, SLIDE ＢＫＴ スライド FE
6 H5274A 32 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
7 W1010A 32 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
12 PM04AA0 2 BLOCK, STOPPER ブロック ストッパ FE
13 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
14 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
15 PG00113 1 STOPPER ストッパ OT
16 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
17 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
18 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
19 PPT0461 1 COLLAR カラー FE
20 XG00141 8 GUIDE, RAIL ガイド レール OT
20.1 H5274A 32 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
21 PM01890 2 PIN, LOCATING ピン 位置決め FE
22 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
23 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
45 PM049Y1 2 BLOCK, STOPPER ブロック ストッパ FE
46 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
47 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
48 PM049Z1 2 BLOCK, STOPPER ブロック ストッパ FE
49 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
50 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
51 N4023B 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
52 N1077H 2 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
6. CONVEYOR / コンベア
191
PTS-NXT-10JE Vol.2
