7.4.TRAY UNIT-M 9/9 7.4.トレイユニット-M 9/9 UT00233 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 77 PM01KB2 5 ROD, JOINT ロッド ジョイント AL 78 H5290A 8 BOLT, HEX SOCKET ボルト 六…
7.4.TRAY UNIT-M 9/9
7.4.トレイユニット-M 9/9 UT00233
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 H5278A 12 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
40 W1021A 12 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 W1040R 12 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
42 PM01KE1 6 ROD, JOINT ロッド ジョイント AL
43 PM53063 10 LEVER レバー AL
44 S30192 10 SPRING スプリング WR5-15 OT
45 H2103G 10 PIN ピン HCDG3-10 OT
46 W1092B 10 WASHER ワッシャ WSSM5-3-2 OT
47 PM84481 1 SHAFT シャフト FE
48 N40121 3 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X002.5 ｸﾎﾞﾐｻｷ FE
49 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
50 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
51 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
52 PM05GK1 10 STOPPER ストッパ FE
53 H21925 4 PIN, PARALLEL ピン 平行 ﾟ2X6 Aｼｭ OT
54 H5274A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
55 W1010A 8 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
56 PM05XL0 4 COLLAR カラー FE
57 PB92860 2 PLATE プレート FE
58 H5268X 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X010 FE
58.1 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
59 H3154S 1 PLUNGER プランジャ PFSSN5 OT
61 PM83997 1 PLATE, MAGAZINE プレート マガジン AL
62 PM066Z0 1 PLATE, MAGAZINE プレート マガジン AL
63 PB74501 1 HOLDER 受け AL
64 K51710 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005(3ｶ ｼﾛ) FE
65 PM84524 1 HOLDER ホルダ AL
66 H5276A 10 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
67 W1021A 10 WASHER, LOCK ワッシャ スプリング 3M/M FE
68 W1040R 10 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
69 PM05XN0 1 STOPPER ストッパ FE
70 PZ19090 1 SEAL シール PL
71 PB89610 1 PLATE, RETAINING プレート 押え FE
72 H5273A 12 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
73 W1021A 12 WASHER, LOCK ワッシャ スプリング 3M/M FE
74 PB54631 1 PLATE, RETAINING プレート 押え FE
75 H5274A 11 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
76 W1021A 11 WASHER, LOCK ワッシャ スプリング 3M/M FE
7. PARTS SUPPLY / 部品供給
192
PTS-NXT-10JE Vol.3
7.4.TRAY UNIT-M 9/9
7.4.トレイユニット-M 9/9 UT00233
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
77 PM01KB2 5 ROD, JOINT ロッド ジョイント AL
78 H5290A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
78.1 H5171A 2 BOLT, HEX ボルト 六角 M04X015 FE
79 W1022A 10 WASHER, LOCK ワッシャ スプリング 4M/M FE
80 W1040S 10 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
81 PM01KC2 2 ROD, JOINT ロッド ジョイント AL
82 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
83 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
84 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
85 PM52931 2 PLATE, STOPPER プレート ストッパ FE
86 K5256A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
87 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
88 H5280A 12 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE
89 W1021A 12 WASHER, LOCK ワッシャ スプリング 3M/M FE
90 W1040R 12 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
91 PX04341 1 SEAL, BAR CODE シール バーコード OT
92 PZ19080 1 SEAL シール PL
93 PM52231 2 PLATE, RETAINING プレート 押え FE
94 PM52241 2 SPACER スペーサ FE
95 H5289A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
96 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
97 W1040S 6 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
101 PJ14120 1 GUIDE ガイド OT
102 PB77750 1 PALLET パレット FE
103 K5222B 10 SCREW, C/R PAN 小ネジ 十穴鍋 M02.6X005(0ﾊﾞﾝ1ｼｭ) FE
104 W1020T 10 WASHER, LOCK ワッシャ スプリング 2.6M/M FE
105 ABHTA2081 2 GUIDE, SIDE ガイド サイド OT
106 ABHTB1030 2 GUIDE, SIDE ガイド サイド OT
107 PM051K1 10 BUSHING
ブ
シュ FE
7. PARTS SUPPLY / 部品供給
193
PTS-NXT-10JE Vol.3

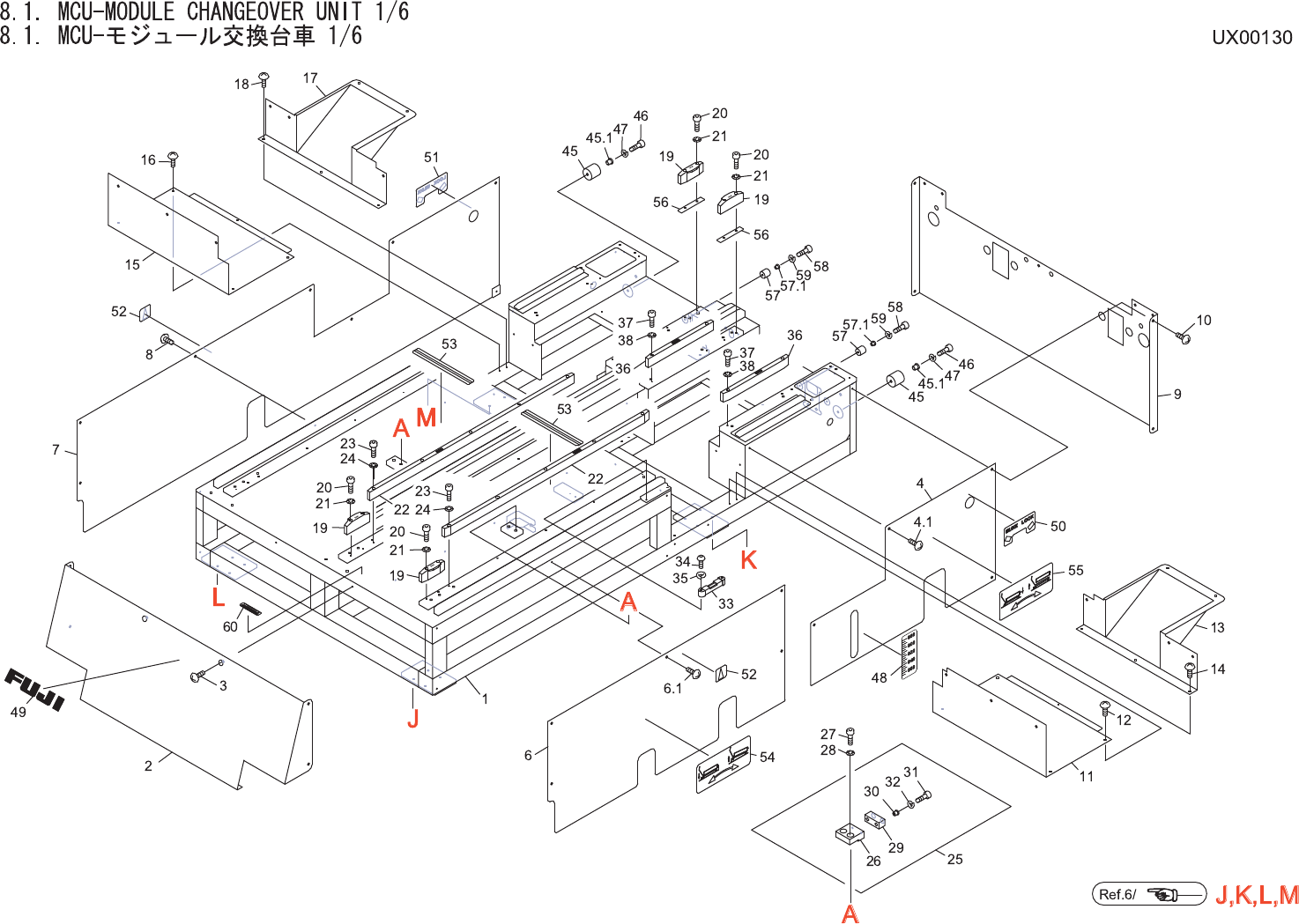

8. ACCESSORIES / アクセサリ
194
PTS-NXT-10JE Vol.3
