8.1. MCU-MODULE CHANGEOVER UNIT 3/6 8.1. MCU- モジュール交換台車 3/6 UX00130 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA26608 1 STOPPER ストッパ OT 2 PM33882 1 PLATE プレー…
8. ACCESSORIES / アクセサリ
202
PTS-NXT-10JE Vol.3

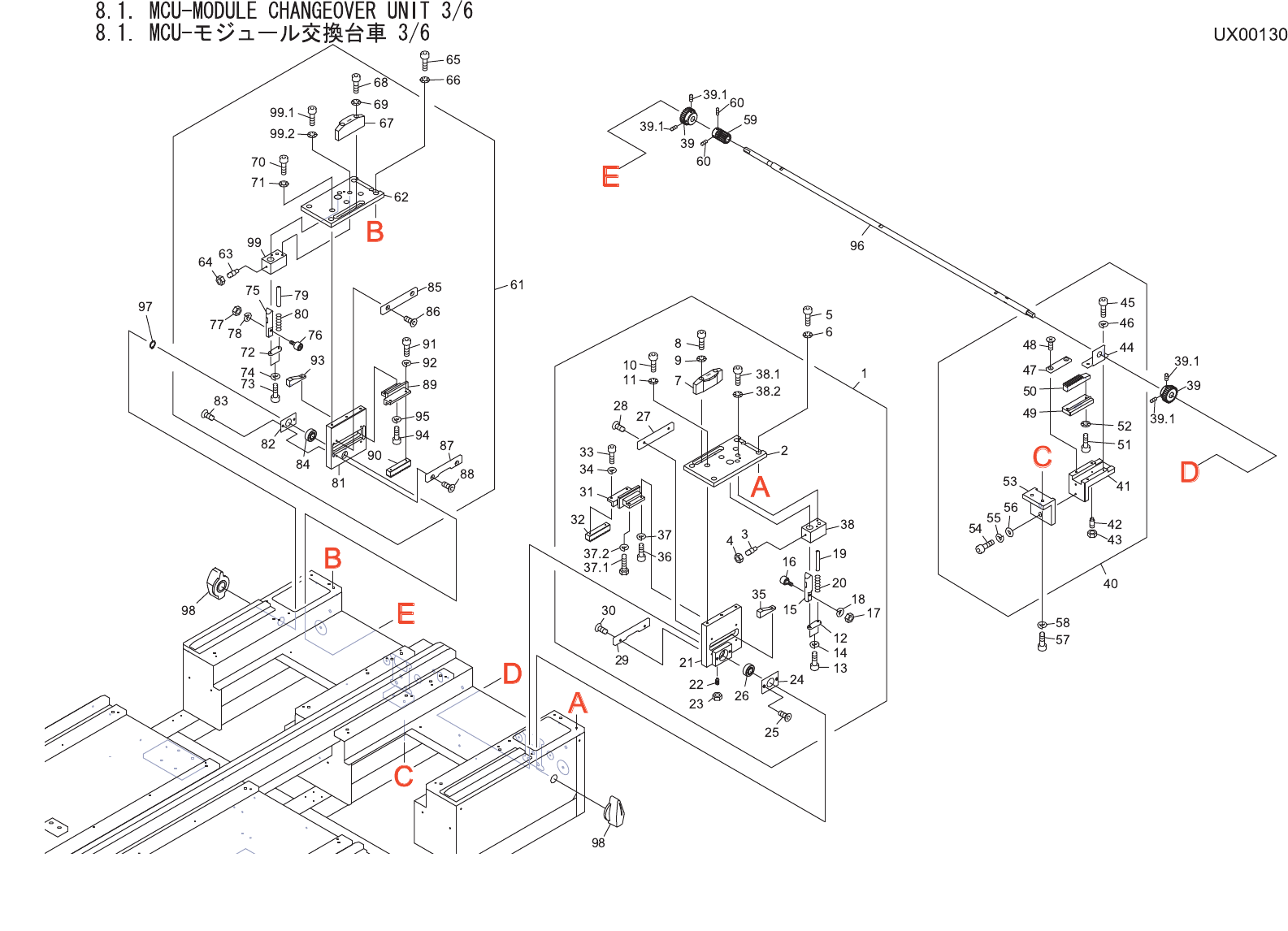

8.1. MCU-MODULE CHANGEOVER UNIT 3/6
8.1. MCU-モジュール交換台車 3/6 UX00130
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA26608 1 STOPPER ストッパ OT
2 PM33882 1 PLATE プレート FE
3 H5502K 1 BOLT ボルト MSSG4-12 OT
4 N10813 1 NUT, HEX ナット 六角 M 4 3ｼｭ（3ｶ ｸﾛ） FE
5 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
6 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
7 PT00272 1 GUIDE ガイド FE
8 H5292T 2 BOLT, HEX SOCKET ボルト 六角穴 M04X022 FE
9 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
10 H55010 3 BOLT ボルト CBSST5-12 OT
11 W1012A 3 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
12 PB04162 1 PLATE プレート FE
13 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
14 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
15 PM07812 1 STOPPER ストッパ FE
16 K1112A 1 CAM FOLLOWER カムフォロア CF05UU-A OT
17 N10797 1 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
18 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
19 PM07852 1 PIN, GUIDE ピン ガイド FE
20 PZ05091 1 SPRING スプリング FE
21 PM07832 1 PLATE プレート FE
22 H3170Y 1 PLUNGER, BALL プランジャ ボール BSX6 OT
23 N1086A 1 NUT, HEX ナット 六角 M6 P=1.0 3ｼｭ(3ｶ ｸﾛ) FE
24 PB04192 1 RETAINER リテーナ FE
25 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
26 H42732 1 BEARING, SPHERICAL ベアリング 球面 MBT10 OT
27 PB04173 1 COVER, SLIDE カバー スライド FE
28 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
29 PB04183 1 COVER, SLIDE カバー スライド FE
30 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
31 PM08102 1 SLIDER スライダ FE
32 XR00101 1 RACK ラック OT
33 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
34 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
35 PM07822 1 CAM カム FE
36 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
37 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
37.1 H5165A 1 BOLT, HEX ボルト 六角 M03X010 FE
8. ACCESSORIES / アクセサリ
203
PTS-NXT-10JE Vol.3
8.1. MCU-MODULE CHANGEOVER UNIT 3/6
8.1. MCU-モジュール交換台車 3/6 UX00130
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37.2 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 PM30951 1 HOLDER, STOPPER ホルダ ストッパ FE
38.1 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
38.2 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
39 K2021L 2 GEAR ギヤ GEAB1.0-28-8-10-KC90 OT
39.1 N4029A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X008ｸﾎﾞﾐｻｷ FE
40 AA26803 1 STOPPER ストッパ OT
41 PM07872 1 BKT ＢＫＴ FE
42 H5502K 1 BOLT ボルト MSSG4-12 OT
43 N10813 1 NUT, HEX ナット 六角 M 4 3ｼｭ（3ｶ ｸﾛ） FE
44 PB17471 1 COVER, SLIDE カバー スライド FE
45 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
46 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
47 PB04213 1 COVER, SLIDE カバー スライド FE
48 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
49 PM07882 1 SLIDER スライダ FE
50 XR00111 1 RACK ラック OT
51 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
52 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
53 PM07862 1 BKT ＢＫＴ FE
54 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 OT
55 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
56 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
57 H5301A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE
58 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
59 K2021K 1 GEAR ギヤ GEAB1.0-16-12-10-KC90 OT
60 N4036A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M05X005 ｸﾎﾞﾐｻｷ FE
61 AA26707 1 STOPPER ストッパ OT
62 PM33872 1 PLATE プレート FE
63 H5502K 1 BOLT ボルト MSSG4-12 OT
64 N10813 1 NUT, HEX ナット 六角 M 4 3ｼｭ（3ｶ ｸﾛ） FE
65 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
66 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
67 PT00272 1 GUIDE ガイド FE
68 H5292T 2 BOLT, HEX SOCKET ボルト 六角穴 M04X022 FE
69 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
70 H55010 3 BOLT ボルト CBSST5-12 OT
71 W1012A 3 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
