7. PARTS SUPPLY / 部品供給 60 PTS-NXT-10JE Vol.3
7.1.8. M6S-DEVICE PALLET GUIDE
7.1.8. M6S-デバイスパレットガイド UD01915
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA2YE03 1 GUIDE ガイド OT
2 PM02691 2 SPACER スペーサ CO
3 PB52831 1 PLATE プレート FE
3.1 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
4 PB52851 2 PLATE, STIFFENING プレート 当て FE
4.1 K5358H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X015 FE
5 PB52842 1 PLATE プレート FE
5.1 K5192H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X018 FE
8 PM65915 1 PLATE プレート FE
9 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
10 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 H2055T 2 PIN, SPRING ピン スプリング 4ﾟX 8 OT
12 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
13 PB61821 1 LINK リンク FE
14 PM84981 2 PIN ピン FE
15 PB52821 2 LEVER, LINK レバー リンク FE
16 PM84972 2 PIN, PIVOT ピン 支点 FE
22 PM06SS0 1 GUIDE, SIDE ガイド サイド FE
23 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
24 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
26 PM06SR0 1 GUIDE, SIDE ガイド サイド FE
27 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
28 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
29 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
30 PZ24001 1 SPRING, TENSION スプリング 引張 FE
31 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
32 N1081T 1 NUT, HEX ナット 六角 M 4 3ｼｭ FE
33 S1022A 4 CIR-CLIP サークリップ ST-EW- 4 OT
34 AA3ZH02 1 COVER カバー OT
35 PJ03385 1 COVER カバー PL
36 K5357M 10 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
37 PB62772 1 BKT, COVER ＢＫＴ カバー FE
38 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
39 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
40 N4041A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M05X015 ｸﾎﾞﾐｻｷ FE
41 N1082A 4 NUT, HEX ナット 六角 M 5 P=0.8 FE
42 W1023A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M/M FE
7. PARTS SUPPLY / 部品供給
59
PTS-NXT-10JE Vol.3
7. PARTS SUPPLY / 部品供給
60
PTS-NXT-10JE Vol.3

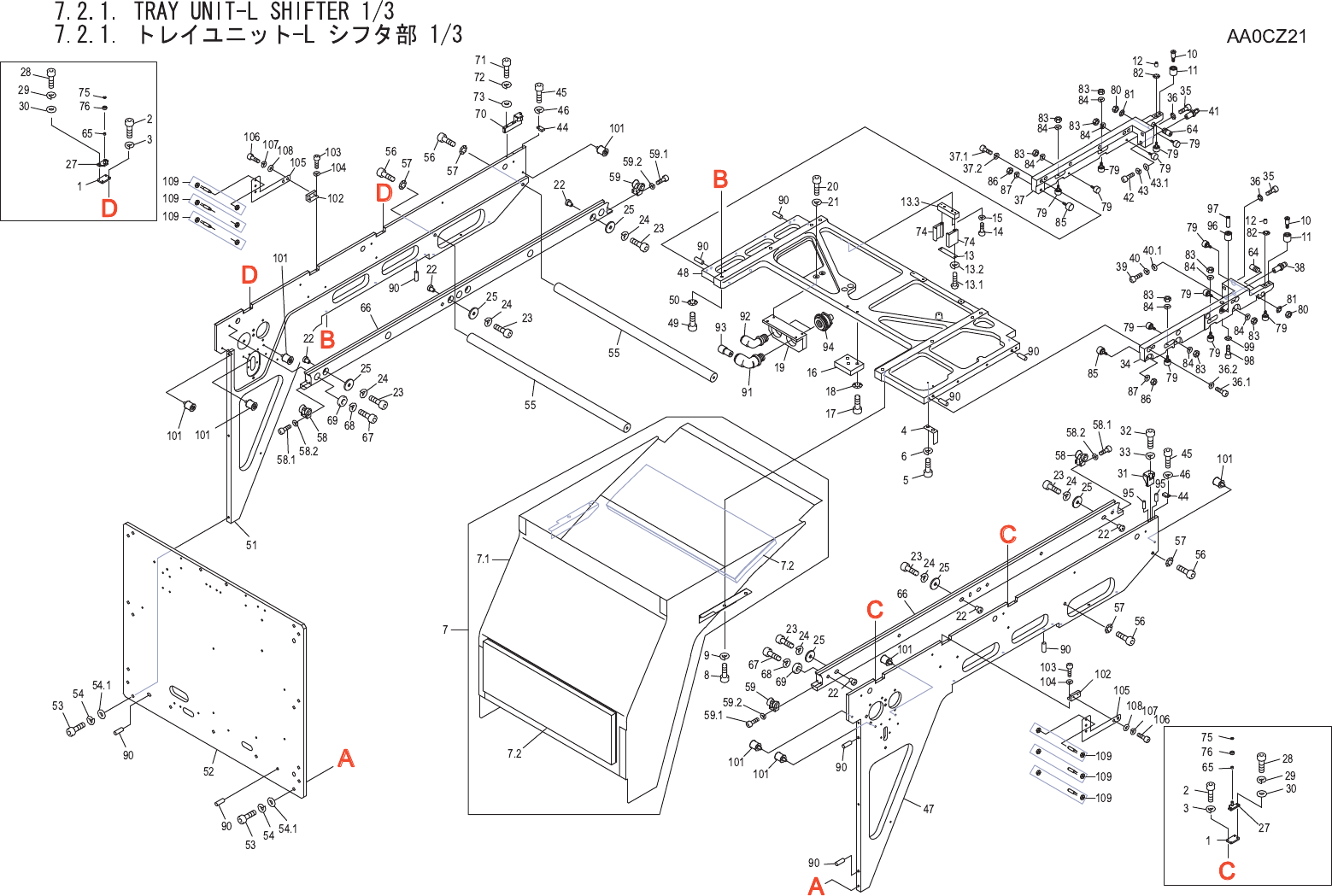

7.2.1. TRAY UNIT-L SHIFTER 1/3
7.2.1. トレイユニット-L シフタ部 1/3 AA0CZ21
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB15302 4 PLATE プレート FE
2 H5266A 8 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
3 W1020A 8 WASHER, LOCK ワッシャ スプリング 2M/M FE
4 PB45251 1 DOG ドッグ FE
5 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
6 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 AA46Z05 1 CHUTE, DISCHARGE シュート 排出 OT
7.1 PB69744 1 CHUTE, DISCHARGE シュート 排出 FE
7.2 PZ27451 2 SEAL シール OT
8 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
9 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
10 PM02351 2 PIN, ROLLER ピン ローラ FE
11 PM02421 2 ROLLER ローラ PL
12 PM02502 2 NUT ナット FE
13 PM02614 1 PLATE プレート FE
13.1 K5232A 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X035 ﾆｯｹﾙﾒｯｷ FE
13.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
13.3 PM76370 1 PLATE プレート FE
14 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
15 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
16 PM14483 1 BKT ＢＫＴ FE
17 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
18 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
19 PM14491 1 BKT ＢＫＴ FE
20 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
21 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 PM26260 6 PIN, ECCENTRIC ピン 偏心 FE
23 H5274A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
24 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 PB35231 6 WASHER ワッシャ FE
27 PM26321 4 PIN ピン FE
28 H5266A 8 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
29 W1020A 8 WASHER, LOCK ワッシャ スプリング 2M/M FE
30 W1039D 8 WASHER, FLAT ワッシャ 平 M2X0.3X5(ﾐｶﾞｷﾏﾙ) FE
31 PM69331 1 BLOCK, LOCATING ブロック 位置決め FE
32 H5268K 1 BOLT, HEX SOCKET ボルト 六角穴 M02X015 FE
33 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
34 PM06SN1 1 BKT, LOCATING ＢＫＴ 位置決め FE
