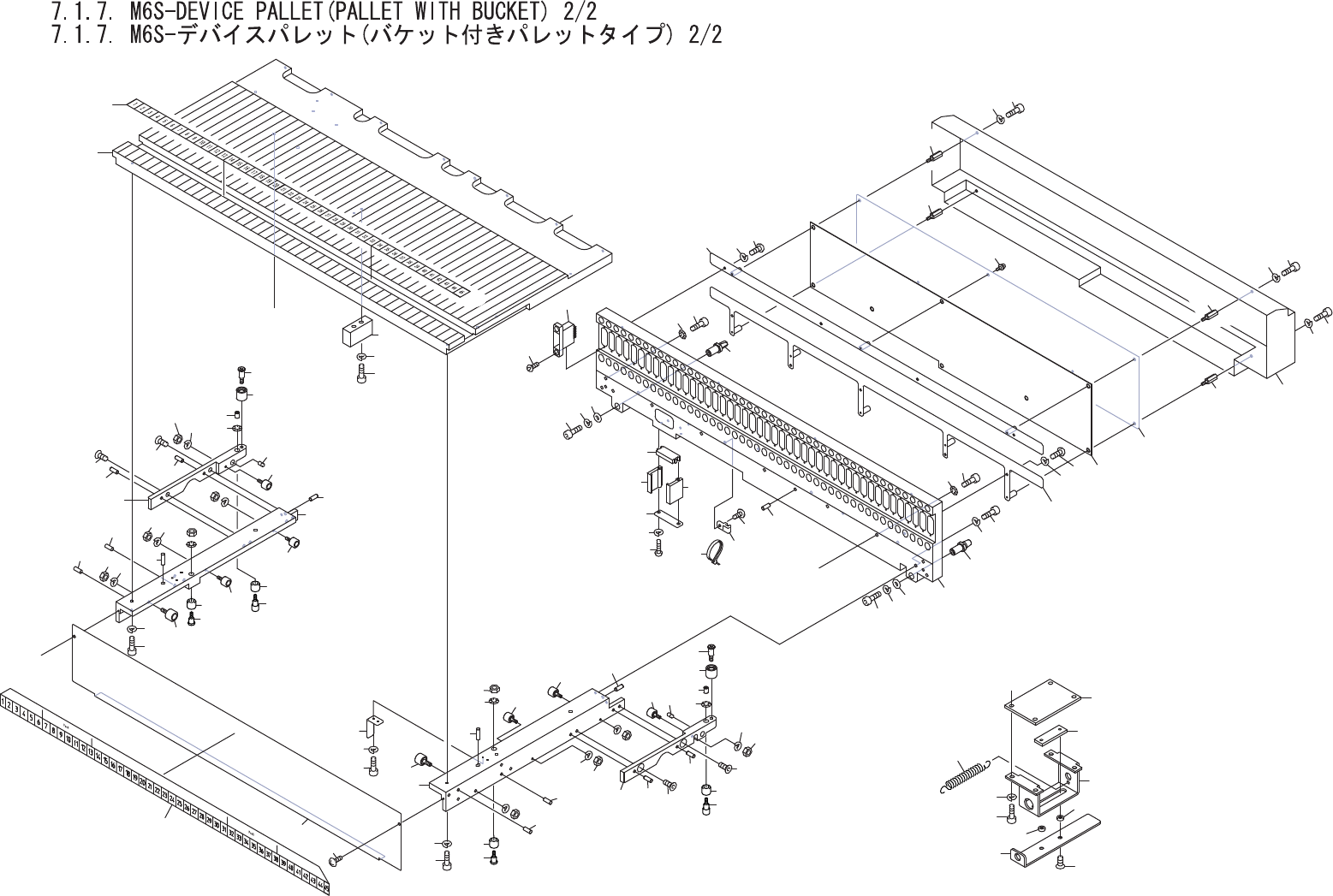

7.1.7. M6S-DEVICE PALLET(PALLET WITH BUCKET) 1/2
7.1.7. M6S-デバイスパレット(バケット付きパレットタイプ) 1/2 UD01442
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
48 PH01151 82 ROLLER ローラ OT
48.1 PB71681 2 SPACER スペーサ FE t=0.5, INT
48.2 PB71691 2 SPACER スペーサ FE t=1.0, INT
48.3 PB71701 2 SPACER スペーサ FE t=2.0, INT
49 PM54015 2 SHAFT シャフト AL
50 PM54004 2 SHAFT シャフト FE
51 PM53983 1 BAR バー FE
60 AA40W07 1 HOLDER, REEL ホルダ　リール OT
61 PB48703 10 PLATE, PARTITION プレート　仕切り FE
62 PB57242 1 COVER, SIDE カバー　サイド AL
63 K5172L 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006(3ｶ ｼﾛ) FE
64 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
65 PB57252 1 COVER, SIDE カバー　サイド AL
66 K5172L 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006(3ｶ ｼﾛ) FE
67 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
68 PH01151 44 ROLLER ローラ OT
68.1 PB71681 2 SPACER スペーサ FE t=0.5, INT
68.2 PB71691 2 SPACER スペーサ FE t=1.0, INT
68.3 PB71701 2 SPACER スペーサ FE t=2.0, INT
69 PM81033 2 SHAFT シャフト AL
70 PM81042 2 SHAFT シャフト FE
71 PM81052 1 BAR バー FE
7. PARTS SUPPLY / 部品供給
52
PTS-NXT-10JE Vol.3
This page intentionally blank.
7. PARTS SUPPLY / 部品供給
53
PTS-NXT-10JE Vol.3
AA
AA
BB
BB
1
6
7
5
8
13
14
15
16
14
21
22
26
27
28
27
28
33
34
35
36
37
38
44
46
45
51
52
56
57
58
43
44
59
60
60
61
61
65
66
67
68
69
62
37.1
65.1
20
20.1
50
50.1
12
12
42
42
29
102
103
102
103
100
100
99
98
104
92
75
75
76
76
75
76
80
71
79
78
84
83
82
93
94
101
100
100
96
97
86
72
73
74
77
81
32
32.1
95
102
103
85
105
106
107
111
109
109
110
112
113
108
17
29.1
17
19
18
29.3
29.2
23
24
25
47
62.1
47
48
49
62.3
62.2
48
49
55
53
54
85.1
90
91
89
88
88
87
19
18
UD01442
