1.2　操作数据

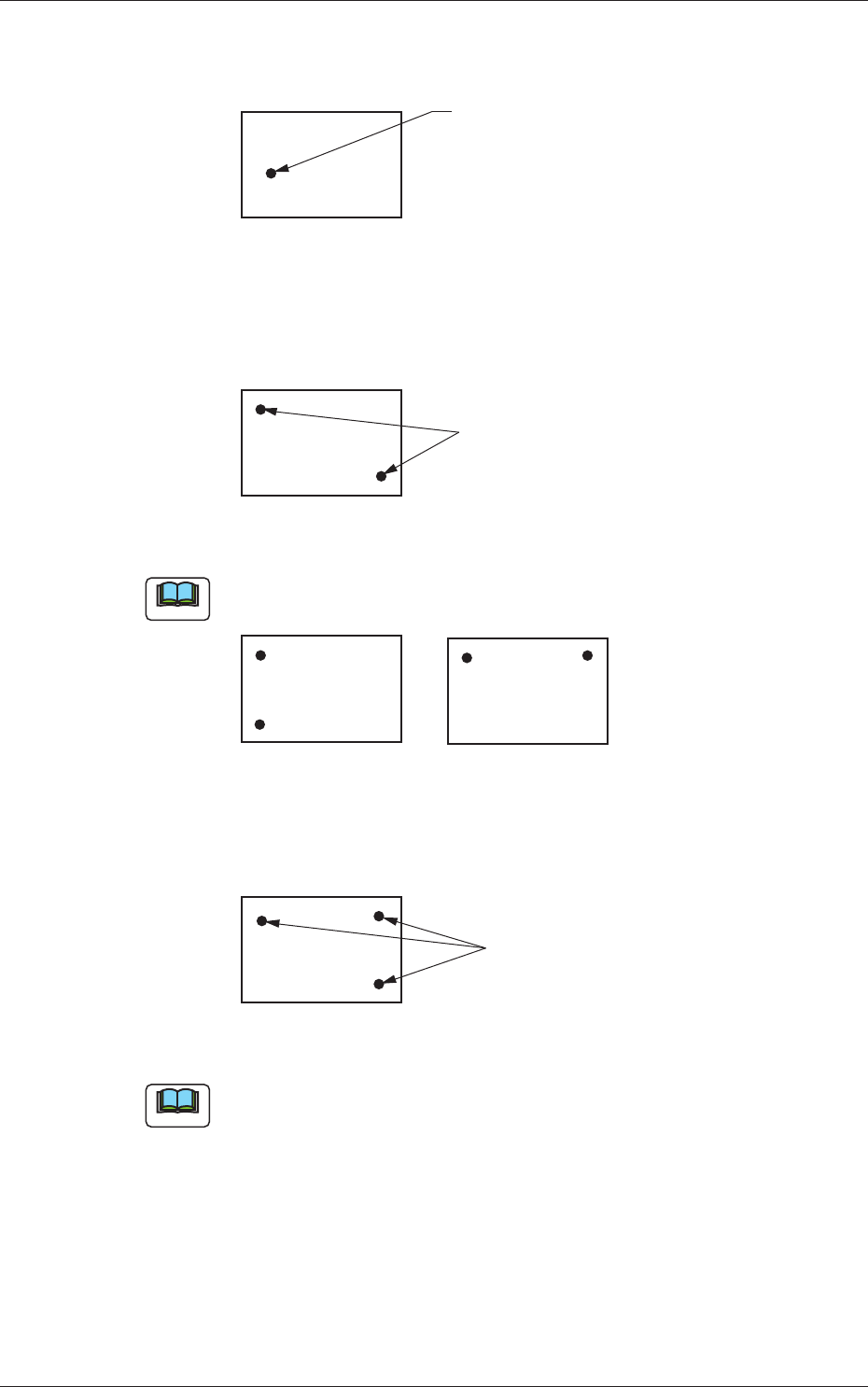

1 点识别

只补正 X、Y, 而无法补正 θ 的伸长等。

Fig.3C15

2 点识别

请在线路板对角处拉大 2 点距离指定线路板识别标记位置。

Fig.3C16

Note

请不要横向或纵向 ( 如下图 ) 排列线路板的识别标记。

Fig.3C17

3 点识别

请指定连接 3 点的三角形面积最大时的线路板识别标记位置。

Fig.3C18

Note

当 3 点线路板识别标记的中 2 点指定在非常接近的位置时 , 补正结果

与 2 点识别相同。

识别标记

线路板

识别标记

3-200603-001

1.2　操作数据

分割图像

设定“线路板识别机能选择”为“使用”时 , 从以下选择分割画

像识别的设定。

不使用 : 不进行分割线路板的识别。

使用 : 进行分割线路板的识别。

Fig.3C19

Note

同时使用了全体识别和分割图像识别时 , 虽然都进行识别动作 , 但贴

装坐标的补正使用分割图像识别的结果。

识别标记

分割线路板 ( 多倒角线路板 )

3-210603-001

1.2　操作数据

局部

从以下中选择是否识别设定在元件贴装点的识别标记。

不使用 : 不进行局部识别。

使用 : 进行局部识别。

Note

(a) 如果设定为“使用” , 就可补正各个元件贴装点的偏离量。

(b) 用贴装数据 (P 数据 ) 指定识别标记的坐标及编码。

1 点识别 : 元件贴装点的中心或其周围近处任意 1 点

Fig.3C20

2 点识别 : 以元件贴装点中心成为点对称的 2 点

(A-A

′

� B-B

′

)

B′

A′

Fig.3C21

识别标记
