6 - 50 0603 - 001 2.1 补正值数据 2.1.23 工作台补正值 在“补正值数据”选项卡中，按 [ 工作台 ]Tab，再按 [ 安装头 1]Tab， 显示以下选项卡。 Note [ 安装头 2] 到 [ 安装头 4] 也显示相同界面。 Fig.3F41 “安装头 1”选项卡 [1] 栅格点 (X1 到 X30)(Y1 到 Y30) X、Y［毫米］ 安装头 1 从线路板定位基准移动到各栅格点 (X 方向：X1 到 X30…
6-490603-001
2.1 补正值数据
对比度、亮度
调整元件识别照相机拍摄的图像的亮度。
•
初始值
对比度 :102
亮度 :128
Note
(a) 增加对比度值
，
色彩效果好。
(b) 增加亮度值
，
整体变亮。
[2] 元件识别照明辉度
透过、反射 1( 环状 下 )、反射 2( 同轴 )、反射 3( 环状 上 )
反射 1
+
2( 环状 下
+
同轴 )、反射 1
+
3( 环状 下
+
环状 上 )、反
射 2
+
3( 同轴
+
环状 上 )、反射 1
+
2
+
3( 环状 下
+
同轴
+
环状 上 )
设定元件识别照明的辉度值。
•
初始值
透过 :128
反射 1( 环状 下 ) :160
反射 2( 同轴 ) :160
反射 3( 环状 上 ) :128
反射 1
+
2( 环状 下
+
同轴 ) :160
反射 1
+
3( 环状 下
+
环状 上 ) :0
反射 2
+
3( 同轴
+
环状 上 ) :160
反射 1
+
2
+
3( 环状 下
+
同轴
+
环状 上 ) :0
［3］ Fly 识别
X ( 横 )、Y ( 纵 )［毫米］
在元件识别照相机上求出停止摄像时与快速识别摄像时的偏离量
( 主要伺服放大器和闪控的延迟时间与因图像模糊的影响 )，调整
摄像定时的偏离。为了不让元件受延迟的影响而从视野消失的数
据。
6-500603-001
2.1 补正值数据
2.1.23 工作台补正值
在“补正值数据”选项卡中，按 [ 工作台 ]Tab，再按 [ 安装头 1]Tab，
显示以下选项卡。
Note
[ 安装头 2] 到 [ 安装头 4] 也显示相同界面。

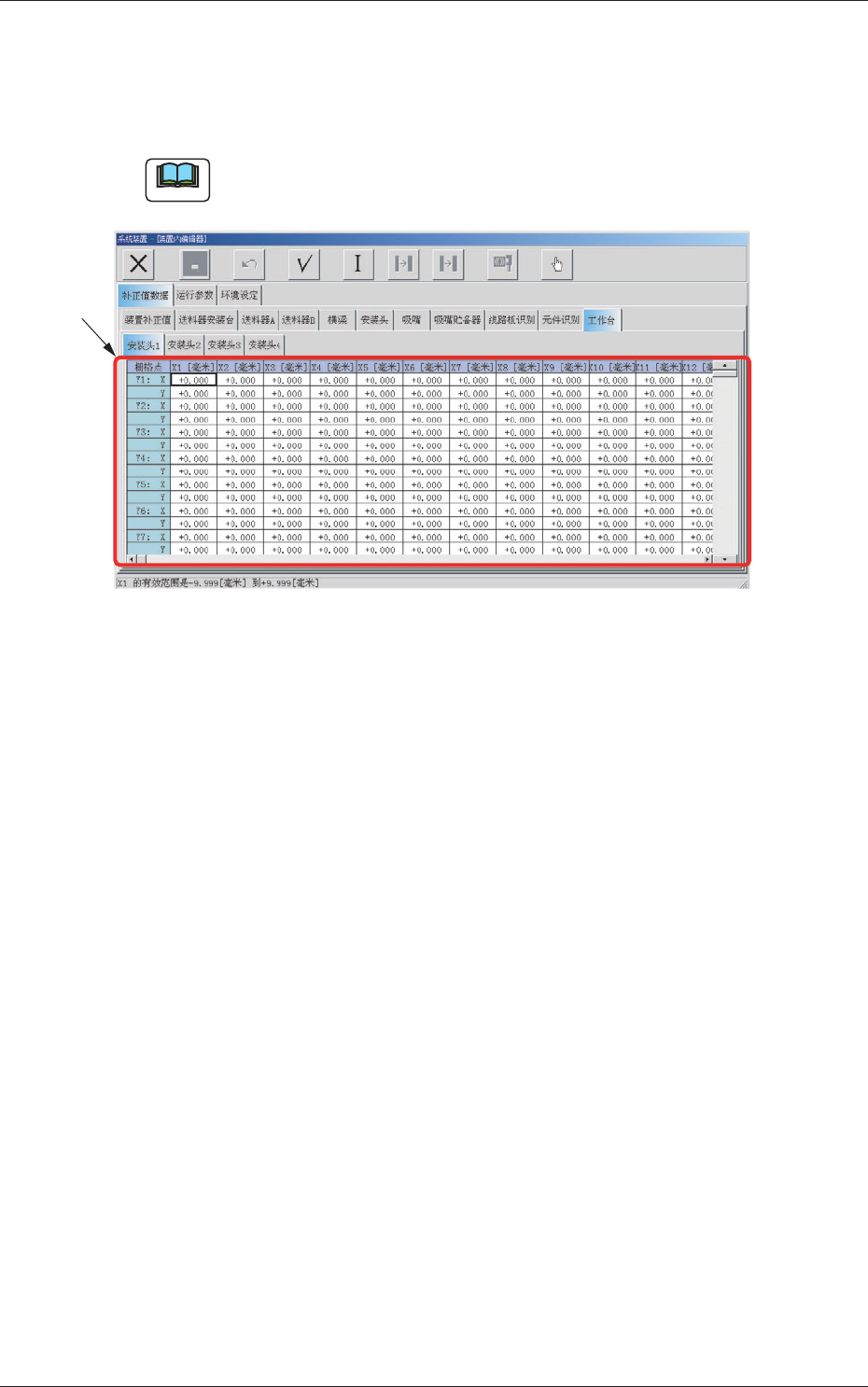

Fig.3F41 “安装头 1”选项卡
[1] 栅格点 (X1 到 X30)(Y1 到 Y30) X、Y［毫米］
安装头 1 从线路板定位基准移动到各栅格点 (X 方向：X1 到 X30、
Y 方向：Y1 到 Y30) 移动了指定距离时，将指定距离的偏离量输入
到 (X、Y) 里。
该值通过教示操作自动被算出。
[1]
6-510603-001
2.2 运行参数
2.2 运行参数
在“装置系统设定”界面中 , 按［运行参数］Tab, 显示以下界面。

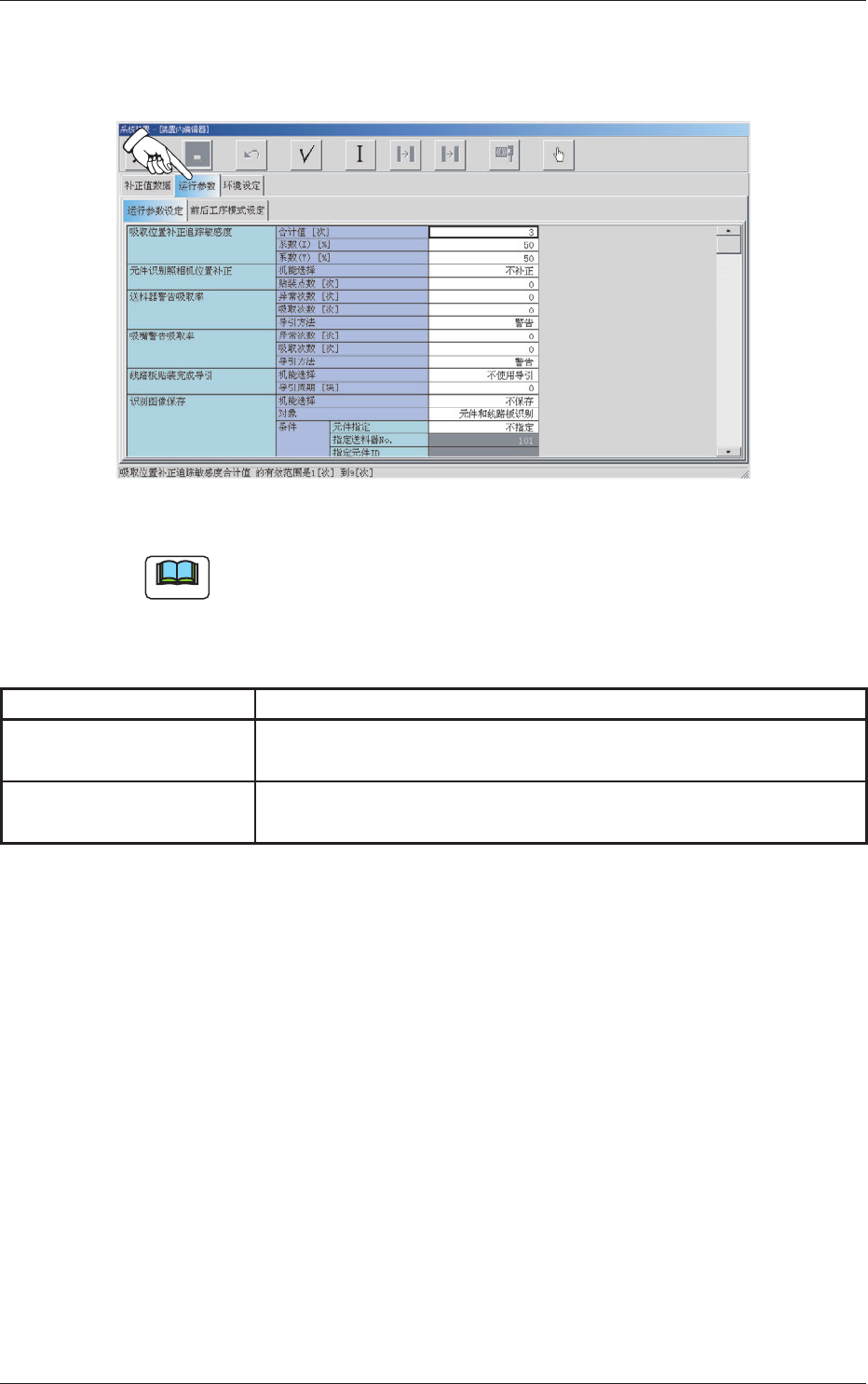

Fig.3F42 “运行参数”选项卡
Note
界面显示根据选定的选项而不同。
运行参数分为以下选项卡，按 Tab，显示各选项卡。
Table 3F3
Tab 内 容
运行参数设定 设定关于装置生产运行的各种参数。
前后工序模式设定 设定前后工序的动作模式、线路板搬送、位置定位条件。
