3OM-GXH-1使用说明书.pdf - 第194页
5 - 13 0603 - 001 元件认识 ( 识别 ) 异常 (/ 吸取异常合计 [%]) 在识别处理中检测出的异常次数对元件吸取异常合计次数的百分 比。 元件厚度异常 (/ 吸取异常合计 [%]) 元件状态检测传感器检测出“元件厚度异常”的次数对元件吸取 异常合计次数的百分比。 元件偏差 ( 认识 ( 识别 ))(/ 吸取异常合计 [ % ]) 在识别处理中判定为吸取偏差异常的次数对吸取异常合计次数的 百分比。 元件姿势 ( 认识…
5-120603-001
停止时间
补充元件时的停机时间。
异常停机时间
异常警报
异常警报 ( 灯塔亮灯 ) 时间。
异常复原
从异常复原开始到重新启动的时间。
补充元件
补充元件的时间。
其他
调整作业、机种切换、装置闲置时间。
(12) 调整时间
在主菜单中选择 [ 调整 ] 的时间。
(13) 磨合运行 ( 试运行 ) 时间
统计满足以下条件运行时的运行时间。
•
按运行方法试运行为“有効”
•
处在“不检测线路板搬运异常”状态 ( 线路板无出入状态 )
(14) 试运行时间
设定试运行数据、进行试运行的时间。
(15) 元件吸取异常数 / 吸取元件数
元件吸取异常合计次数对吸取元件以及吸取异常的吸取元件数的
百分比。
无元件 [ 传感器 ](/ 吸取异常合计 [%])
元件状态检测传感器检测出“无元件”的次数对元件吸取异常合
计次数的百分比。
无元件 [ 认识 ( 识别 )](/ 吸取异常合计 [%])
在识别处理中检测出“无元件”的次数对元件吸取异常合计次数
的百分比。
元件立起 [ 传感器 ](/ 吸取异常合计 [%])
元件状态检测传感器检测出“元件立起”的次数对元件吸取异常
合计的百分比。
2.1 生产管理数据
5-130603-001
元件认识 ( 识别 ) 异常 (/ 吸取异常合计 [%])
在识别处理中检测出的异常次数对元件吸取异常合计次数的百分
比。
元件厚度异常 (/ 吸取异常合计 [%])
元件状态检测传感器检测出“元件厚度异常”的次数对元件吸取
异常合计次数的百分比。
元件偏差 ( 认识 ( 识别 ))(/ 吸取异常合计 [%])
在识别处理中判定为吸取偏差异常的次数对吸取异常合计次数的
百分比。
元件姿势 ( 认识 ( 识别 ))(/ 吸取异常合计 [%])
在识别处理中判定为正反面判定异常及极性判定异常的次数对吸
取异常合计次数的百分比。
元件吸取异常数
元件吸取异常的合计次数。
区域 1 ～ 5
第 1 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 1 点的异常次数合计对线路板识别异常合计次数
的百分比。
第 2 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 2 点的异常次数合计对线路板识别异常合计次数
的百分比。
第 3 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 3 点的异常次数合计对线路板识别异常合计次数
的百分比。
单个异常 (/ 线路板识别异常合计 [%])
线路板识别单个异常次数合计对线路板识别异常合计次数的百分
比。
线路板识别异常合计
在线路板识别处理中检测出异常的异常合计次数。
显示整体线路板识别的异常次数和分割线路板识别的异常次数的
合计值。
2.1 生产管理数据
5-140612-002
2.2 各送料器吸取情报
2.2 各送料器吸取情报
在“装置生产情报”界面中
，按
[ 各送料器吸取情报 ]Tab，显示以下
选项卡。

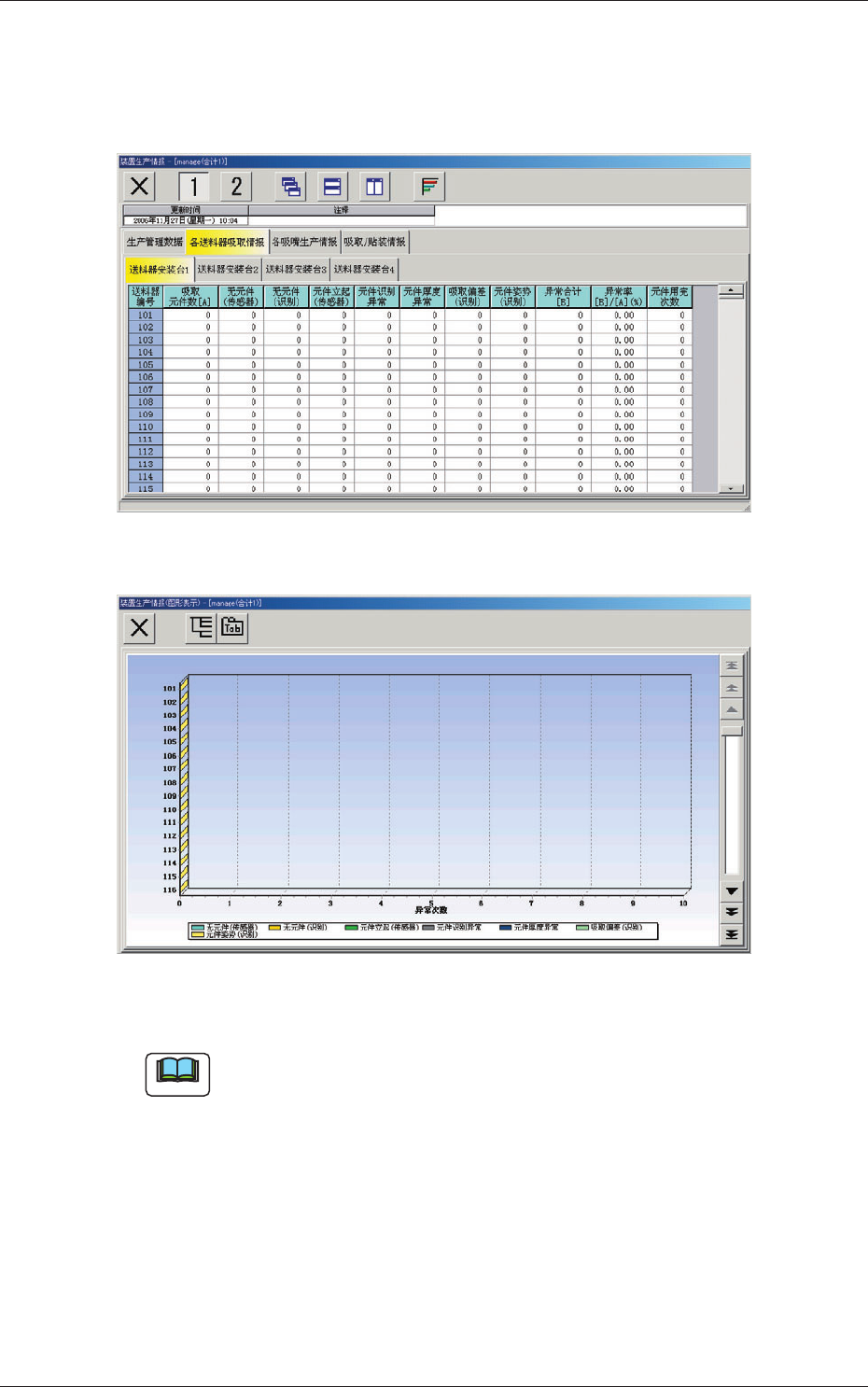

Fig.3E8 “各送料器吸取情报”选项卡
Fig.3E8-1 “各送料器吸取情报 ( 图形表示 ( 图表显示 ))”界面
Note
界面显示根据选择的选项不同。
每个送料器安装台分别显示各送料器吸取情报的选项卡。
按 Tab，切换对应的送料器安装台的选项卡。
