6 - 32 0603 - 001 2.1 补正值数据 2.1.14 吸嘴倾斜补正值 在“补正值数据”选项卡中、 按 [ 安装头 ]Tab、再按 [ 吸嘴倾斜 ]Tab、 显示以下选项卡。 Fig. 3F25-3 “吸嘴倾斜”选项卡 吸嘴 1 ～ 12 安装头 1、2、3、4 θ X、 θ Y［度］ 根据吸嘴轴的倾斜、补正 NL 轴下降时发生的 X、Y 偏离量。
6-310603-001
2.1 补正值数据
2.1.13 安装头倾斜补正值
在“补正值数据”选项卡中，按 [ 安装头 ]Tab，再按 [ 安装头倾斜 ]Tab，
显示以下选项卡。

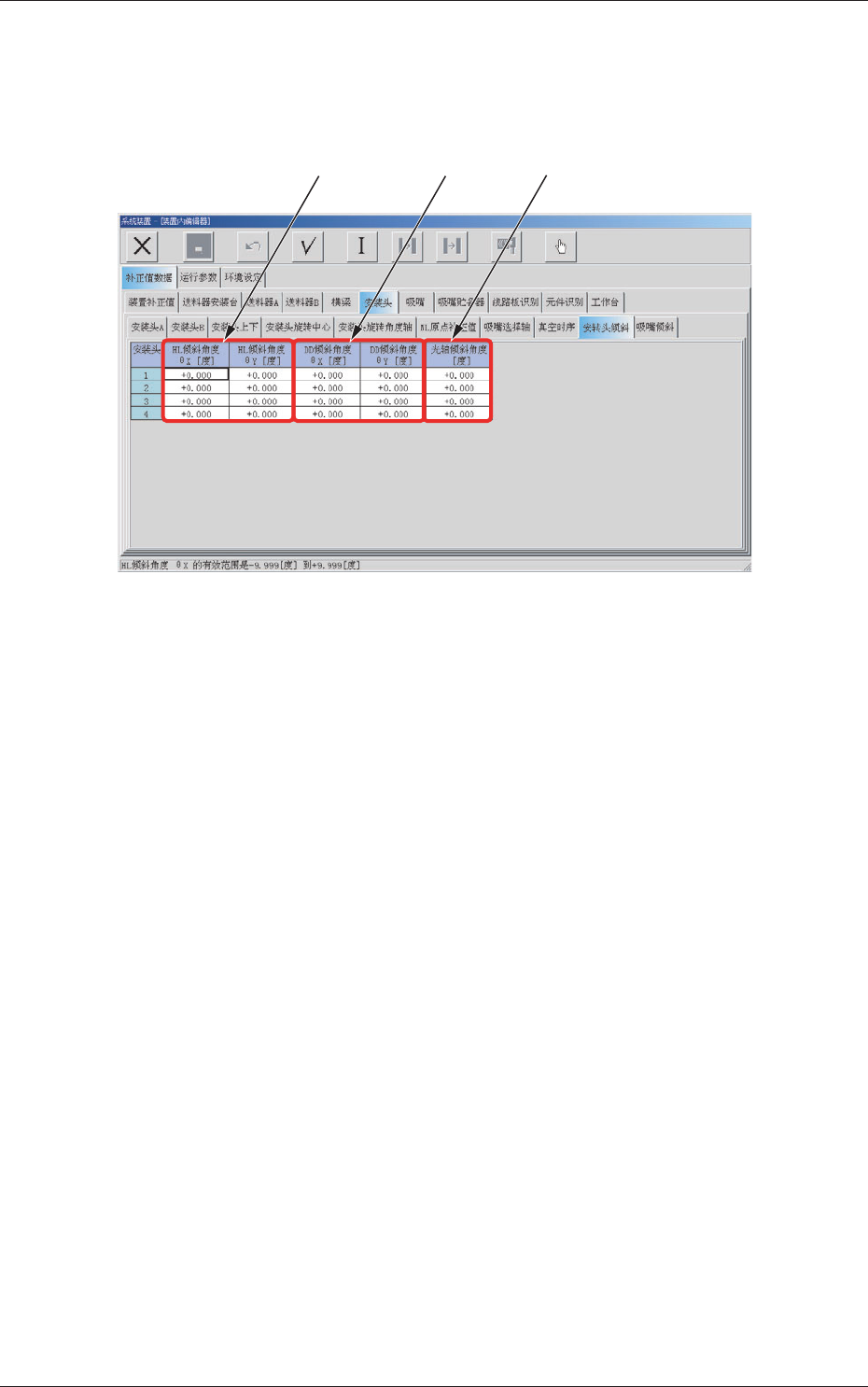

Fig. 3F25-2 “安装头倾斜”选项卡
安装头 1、2、3、4
[1] HL 倾斜角度
θ
X、
θ
Y［度］
根据 HL 轴的倾斜，补正 HL 轴下降时发生的 X、Y 偏离量。
[2] DD 倾斜角度
θ
X、
θ
Y［度］
根据 DD 轴的倾斜，补正 HL 轴下降时发生的 X、Y 偏离量。
[3] 光轴倾斜角度［度］
补正元件识别照相机的画角。
[2]
[1]
[3]
6-32
0603-001
2.1 补正值数据
2.1.14 吸嘴倾斜补正值
在“补正值数据”选项卡中、按 [ 安装头 ]Tab、再按 [ 吸嘴倾斜 ]Tab、
显示以下选项卡。

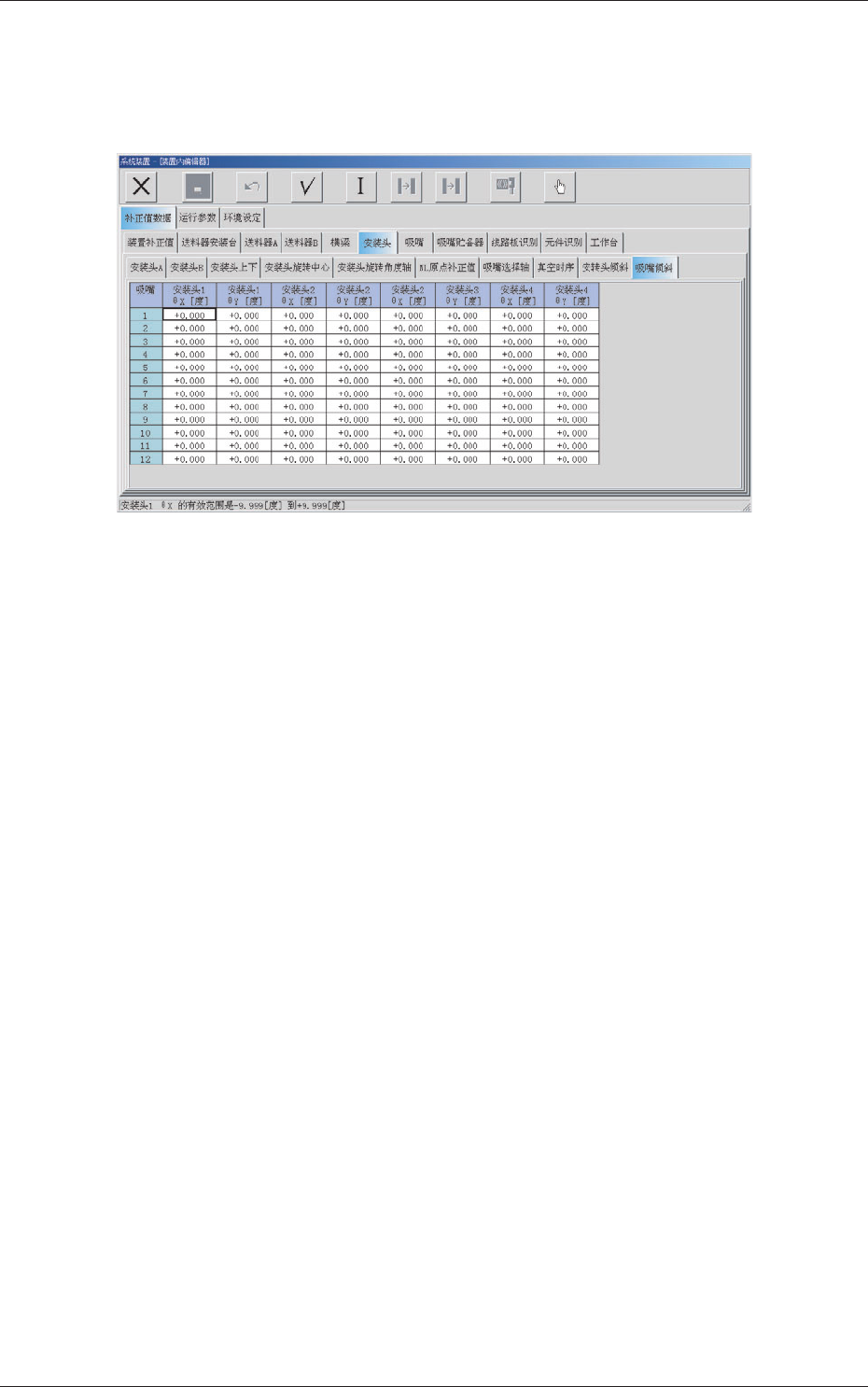

Fig. 3F25-3 “吸嘴倾斜”选项卡
吸嘴 1 ～ 12
安装头 1、2、3、4
θ
X、
θ
Y［度］
根据吸嘴轴的倾斜、补正 NL 轴下降时发生的 X、Y 偏离量。
6-330612-001
2.1 补正值数据
