1. 线路板程序的说明

1.1 线路板程序名称

为保存线路板程序，设定线路板程序的名称。

最多可设定 32 个字符。

可使用的字符有半角英文 / 数字及符号。

1.2 操作数据

本使用说明书以右前侧作为贴装坐标基准进行说明。

1.2.1 (A01) 线路板数据

(A01_01)

注释 1、注释 2

设定线路板程序的注释 1 和注释 2。

最多可设定 32 个字符。

可使用的字符有半角英文 / 数字及符号。

Note

即使不设定此注释，也不会影响装置的动作。

3-20603-001

1.2　操作数据

(A01_02)

线路板尺寸

X( 横 )、Y( 纵 )、T( 厚度 )［mm］

设定要生产线路板的外形尺寸。

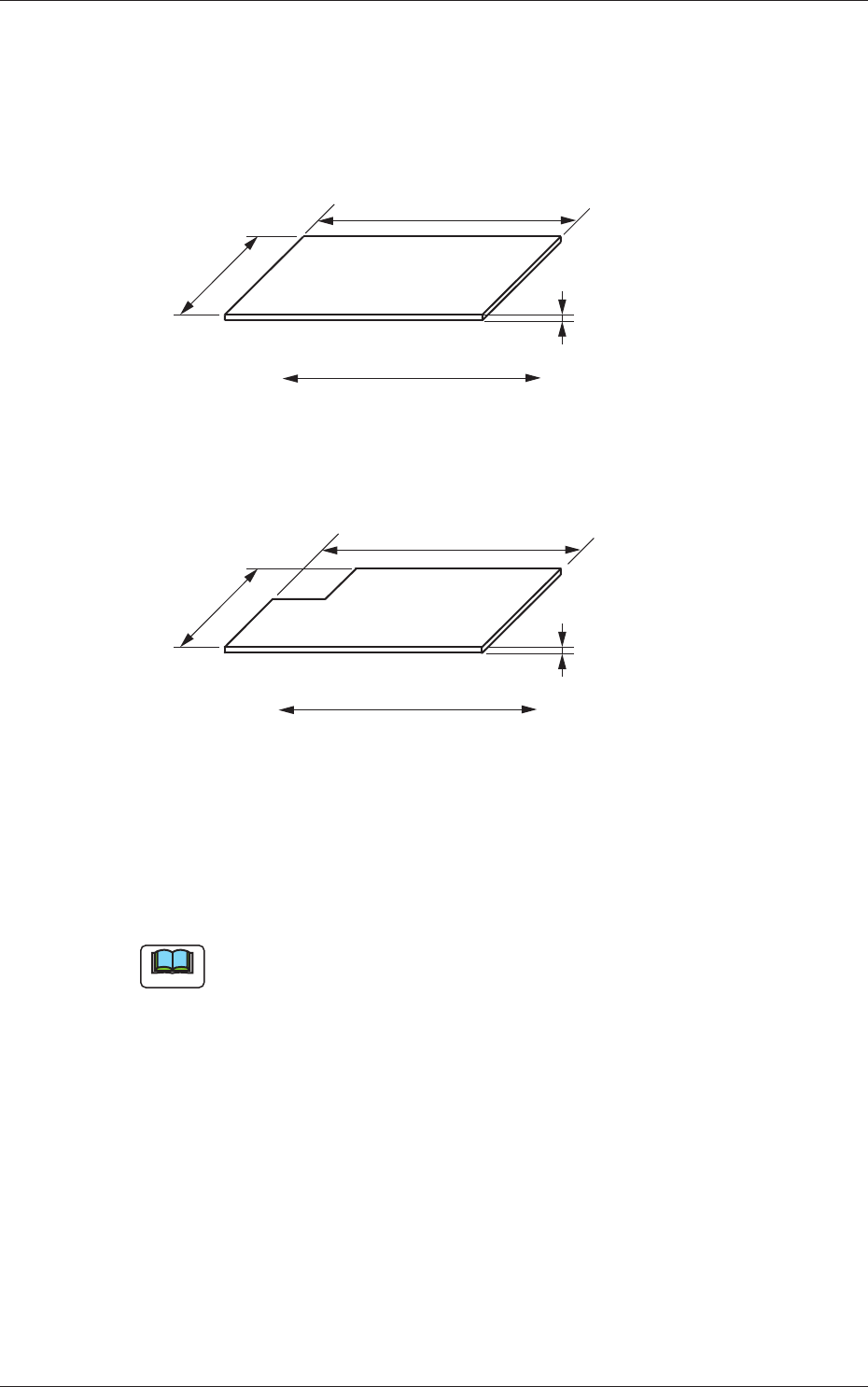

Fig.3C1

对有缺口的线路板，进行如下操作。

Fig.3C2

•

数据的设定范围

X: 50 ～ 460

Y: 50 ～ 460

T: 0.5 ～ 5.0

Note

(a) X( 横 ) 尺寸是在“前后工序方式设定”Tab 的“线路板定位方法”

数据的选择下自动修正贴装位置时使用，因此请正确输入。

(b) Y( 纵 ) 尺寸是在实行传送带宽度自动调整时作为目标宽度使用。

置目标值使用。

X( 横 )

Y( 纵 )

线路板

T( 厚度 )

线路板流动方向

X( 横 )

Y( 纵 )

T( 厚度 )

线路板

线路板流动方向

3-3

0603-001

(A01_03)

线路板原点补正值

X( 横 )、Y( 纵 )［mm］

设定对指定贴装位置的贴装坐标基准 (No) 和线路板原点 (Po) 的

差值进行补正的补正值。

补正方向的 X、Y 坐标可同时设定为“+”或“-”。

Fig.3C3　补正“+”( 正号 ) 方向示例

1.2　操作数据

线路板原点 (Po)

贴装坐标基准 (No)

线路板

贴装坐标基准 : 左后时

线路板原点 (Po)

贴装坐标基准 (No)

线路板

贴装坐标基准 : 右后时

线路板

贴装坐标基准 (No)

线路板原点 (Po)

贴装坐标基准 : 右前时

贴装坐标基准 : 左前时

⊕
