3-200603-001
1.2 操作数据
分割图像
设定“线路板识别机能选择”为“使用”时 , 从以下选择分割画
像识别的设定。
不使用 : 不进行分割线路板的识别。
使用 : 进行分割线路板的识别。

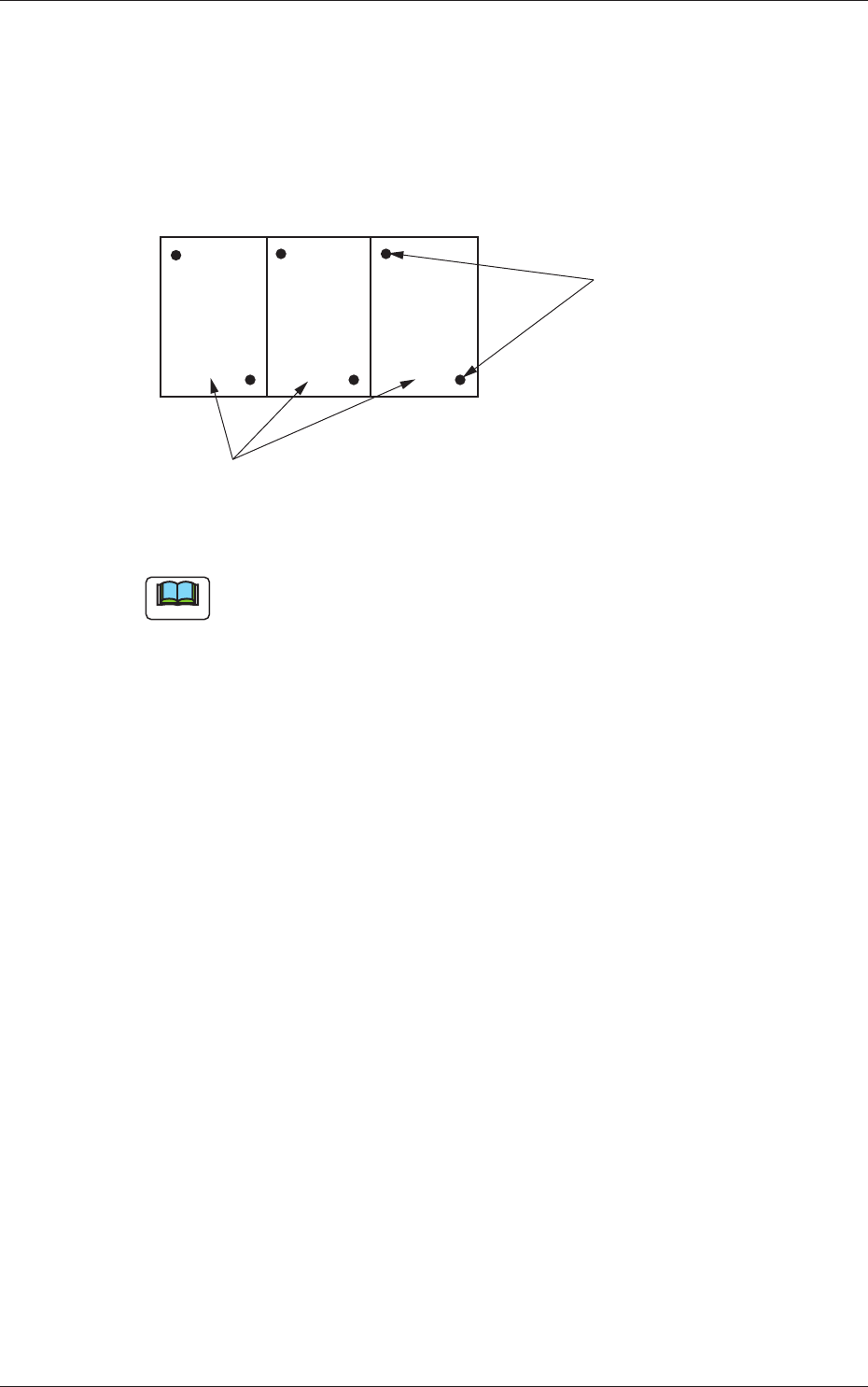

Fig.3C19
Note
同时使用了全体识别和分割图像识别时 , 虽然都进行识别动作 , 但贴
装坐标的补正使用分割图像识别的结果。
识别标记
分割线路板 ( 多倒角线路板 )
3-210603-001
1.2 操作数据
局部
从以下中选择是否识别设定在元件贴装点的识别标记。
不使用 : 不进行局部识别。
使用 : 进行局部识别。
Note
(a) 如果设定为“使用” , 就可补正各个元件贴装点的偏离量。
(b) 用贴装数据 (P 数据 ) 指定识别标记的坐标及编码。

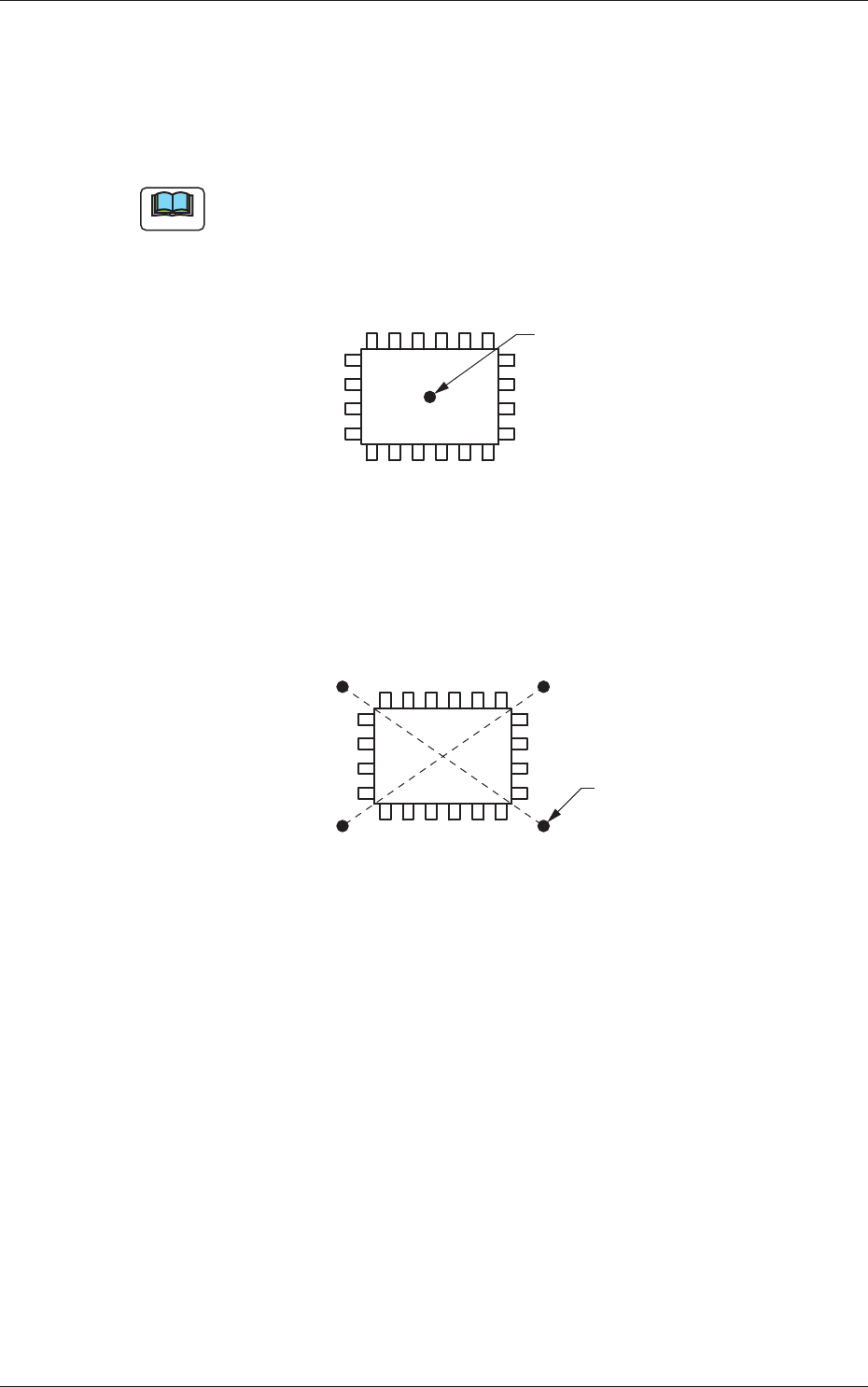

1 点识别 : 元件贴装点的中心或其周围近处任意 1 点
Fig.3C20
2 点识别 : 以元件贴装点中心成为点对称的 2 点
(A-A
′
� B-B
′
)
B′
A′
A
B
Fig.3C21
识别标记
识别标记
3-220603-001
1.2 操作数据
(A02_04)
全体识别坐标
设定“全体识别方法”为“使用”时 , 设定各识别标记的坐标和
标记编码。
区域 1、2、3、4、5
第 1 点 X( 横 )、Y( 纵 ) [mm]
设定第 1 点识别标记的坐标。
第 1 点 标记编码
设定第 1 点识别标记编码。
第 2 点 X( 横 )、Y( 纵 ) [mm]
设定第 2 点识别标记的坐标。
第 2 点 标记编码
设定第 2 点识别标记编码。
第 3 点 X( 横 )、Y( 纵 ) [mm]
设定第 3 点识别标记的坐标。
第 3 点 标记编码
设定第 3 点识别标记编码。
Reference
关于标记编码 , 请参照“(A03) 线路板识别标记数据”章节。
