6 - 15 0603 - 001 2.1 补正值数据 [1] X( 横 )、Y( 纵 )［毫米］是调整对每个送料器 No 的送料器对吸取位置设计尺寸的位置偏离的补正值数据。 F211 F111 背面送料器正面送料器料带传送方向料带传送方向装置前侧 Y(+) X(+) 吸取位置吸取位置 Fig.3F10 [2] L( 高 )［毫米］ L(+) Fig.3F11 如果补正值输入“＋” ，吸取高度将作用于吸…

6-140603-001

实际补正值为送料器补正值相加的值。

实际补正值

送料器补正值 (A)

送料器补正值 (B)

Note

在“送料器安装台 1”选项卡～“送料器安装台 4”选项卡中，对设

置在各送料器安装台的送料器 ( 送料器安装台 1:101 ～ 150、送料器

安装台 2:201 ～ 250、送料器安装台 3:301 ～ 350、送料器安装台 4:401

～ 450) 进行相同操作。

补正值数据项目

在各送料器 ( 送料器安装台 1:101 ～ 150、送料器安装台 2:201 ～

250、送料器安装台 3:301 ～ 350、送料器安装台 4:401 ～ 450) 上

设定以下补正值。

2.1 补正值数据

6-150603-001

2.1 补正值数据

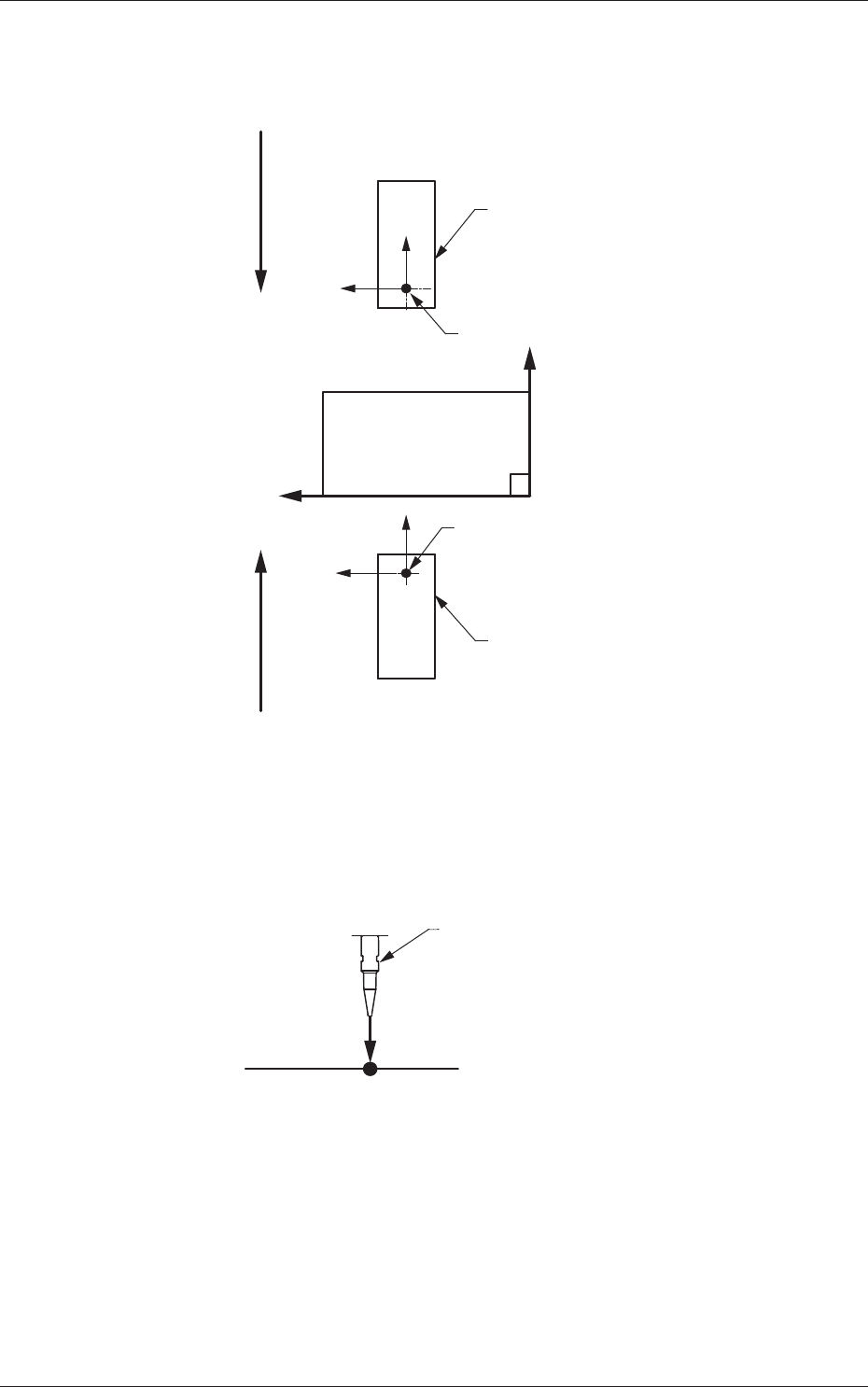

[1] X( 横 )、Y( 纵 )［毫米］

是调整对每个送料器 No 的送料器对吸取位置设计尺寸的位置偏离

的补正值数据。

F211

F111

背面送料器

正面送料器

料

带

传

送

方

向

料

带

传

送

方

向

装置前侧

Y(+)

X(+)

吸取位置

Fig.3F10

[2] L( 高 )［毫米］

L(+)

Fig.3F11

如果补正值输入“＋”，吸取高度将作用于吸嘴的下降冲程量增加

的方向。

吸嘴

吸取基准水准

6-160603-001

2.1 补正值数据

2.1.4 横梁补正值

在“补正值数据”选项卡中，按［横梁］Tab，显示以下选项卡。

Fig. 3F12 “横梁”选项卡
