3-76
Tg1315-ID-PM
0603-001
3.5 按块排序对应贴装数据
3.5 按块排序对应贴装数据
可以用分组化的块单位指定贴装步骤。
在此说明用吸嘴外径按块排序的方法。
•
关于吸嘴外径
确认元件配置数据的吸嘴 ID 后，通过吸嘴关联数据的吸嘴类型数据
调查外径。
•
关于吸嘴类型数据
在装置的数据编辑界面中，按“系统设定”按钮，再按 “吸嘴关连”[ 编
辑 ] 按钮。
在“吸嘴关连”界面中，按“吸嘴类型数据”按钮。
贴装数据 (P) 以外的数据请用与“3.2 重复图形 ( 有分割线路板识别 )”
相同方法进行编写。
3-77
Tg1315-ID-PM
0603-001
3.5 按块排序对应贴装数据

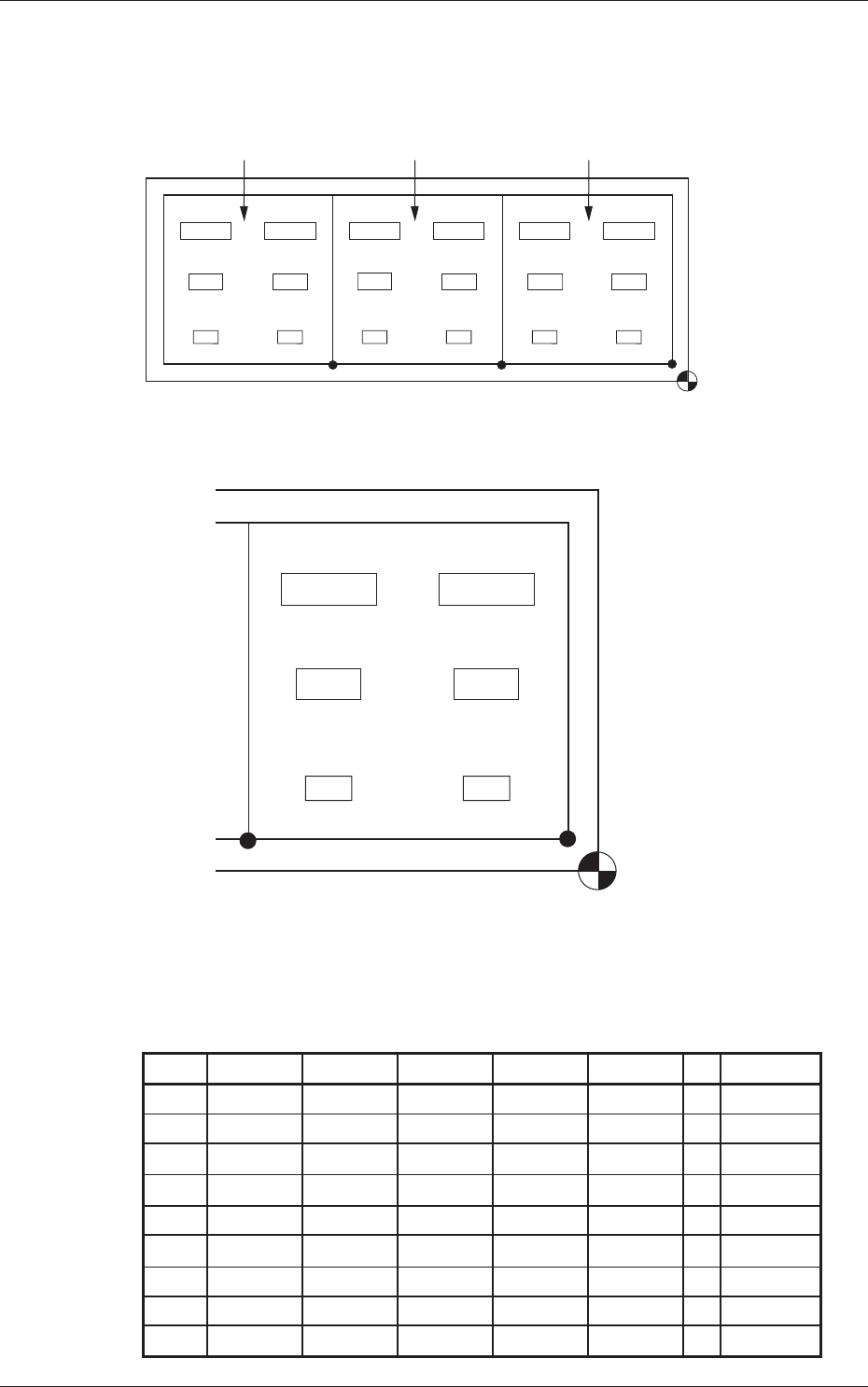

(1) 线路板程序的编制信息
•
图形示例
图形1图形2图形3
贴装坐标基准
Fig.3C53 全体图
C6
(X6,Y6)
(X4,Y4)
(X2,Y2)
(X1,Y1)
(X3,Y3)
(X5,Y5)
C4
C2
C3
C1
C5
贴装坐标基准
Fig.3C54 图形 1 放大图
(2) 贴装数据 (P) 的编写
Table 3C24
P-No. X［mm］ Y［mm］ Z［°］ H［mm］ Fdr No. C 注释
1 X
1
Y
1
Z +0.000 XXX - C1
2 X
2
Y
2
Z
2
+0.000 XXX - C2
3 +000.000 +000.000 +000.00 +0.000 000 1 C3
4 X
3
Y
3
Z
3
+0.000 XXX -
5 X
4
Y
4
Z
4
+0.000 XXX - C4
6 +000.000 +000.000 +000.00 +0.000 000 2
7 X
5
Y
5
Z
5
+0.000 XXX - C5
8 X
6
Y
6
Z
6
+0.000 XXX - C6
9 +000.000 +000.000 +000.00 +0.000 000 P
3-78
Tg1315-ID-PM
0603-001
•
按块排序示例
(1) 请做吸嘴的外径相同的元件组。
吸嘴的外径小的组元件请设定到 P-No. 最小的步骤。
此例中 C1 和 C2 设定为 P-No.1 和 2。
(2) 请将 P-No.3 的 C 设定为“1”，其他数据设定为“0( 零 )”。
此步骤会区分元件组。
Note
(a) 区分组的步骤不贴装元件。
(b) 控制指令可使用“0 到 9”的任意一个。
此例中使用“1”。
(3) 同样编写以下步骤。
•
将 C3 和 C4 设定为 P-No.4 和 5。
•
将 P-No.6 的 C 设定为“2”，其他数据设定为“0( 零 )”。
•
将 C5 和 C6 设定为 P-No.7 和 8。
(4) 最终步骤编写成与通常的程序相同，但 C 中务必使用“P”。
Note
一个线路板程序中，最多可编写 20 个组。
