5 - 7 0612 - 002 2. 装置生产情报 2. 装置生产情报可以确认关于装置整体的生产情报。 Note “合计 1” 和 “合计 2” 的内容为通用。可在不同的管理期间区别使用。在“生产管理”界面的“装置生产情报”界面中，按 [ 装置生产情报 ] 按钮，显示“装置生产情报”界面。 [4] [5] [1] [2] [3] Fig.3E4 “装置生产情报”界面 [1] 标题栏显示界面的名称 ( 装置生产情报 ) 以及显示中…

5-60603-001

1.3 跳过及吸取率情报的概要

显示在运行参数设定中指定的各吸取率为基础的各送料器或吸嘴管理

下吸取率的状况的“跳过及吸取率情报”界面。

在“生产管理”界面中，按 [ 跳过及吸取率情报 ] 按钮，显示以下选项卡。

Fig.3E3 “跳过及吸取率情报”界面

[1] [ 跳过及吸取率情报 ] 按钮

按该按钮，显示“跳过及吸取率情报”界面。

Reference

关于“跳过及吸取率情报”界面，请参照“4. 跳过及吸取率情报的确认”

章节。

[2] 更新时间、注释

显示跳过及吸取率情报的更新时间及注释。

[3] [ 消除 ( 删除 )] 按钮

删除跳过及吸取率情报的所有数据，改写更新日期。

[1]

[2]

[3]

5-70612-002

2. 装置生产情报

可以确认关于装置整体的生产情报。

Note

“合计 1”和“合计 2”的内容为通用。可在不同的管理期间区别使用。

在“生产管理”界面的“装置生产情报”界面中，按 [ 装置生产情报 ]

按钮，显示“装置生产情报”界面。

[4]

[5]

[1]

[2]

[3]

Fig.3E4 “装置生产情报”界面

[1] 标题栏

显示界面的名称 ( 装置生产情报 ) 以及显示中合计情报的区别 (“合

计 1”或“合计 2”)。

[2] [ 合计 1 显示 ]、[ 合计 2 显示 ] 图标

: 显示“合计 1”界面。

: 显示“合计 2”界面。

[3] [ 图表显示 ] 图标

可以用图表显示各项目。

Note

吸取 / 贴装情报不能用图表显示。

5-80612-002

2. 装置生产情报

[4] 综合文件情报

显示综合文件的更新时间、注释。

[5] Tab 及选项卡

“装置生产情报”界面分为以下 4 个选项卡，按 Tab，显示各选项卡。

Table 3E2

Tab 内容

生产管理数据合计显示装置的生产实绩情报。

各送料器吸取情报分别显示各送料器的吸取情报。

各吸嘴生产情报分别显示各吸嘴的生产实绩情报。

吸取 / 贴装情报显示装置的吸取 / 贴装情报。

[6]

[7]

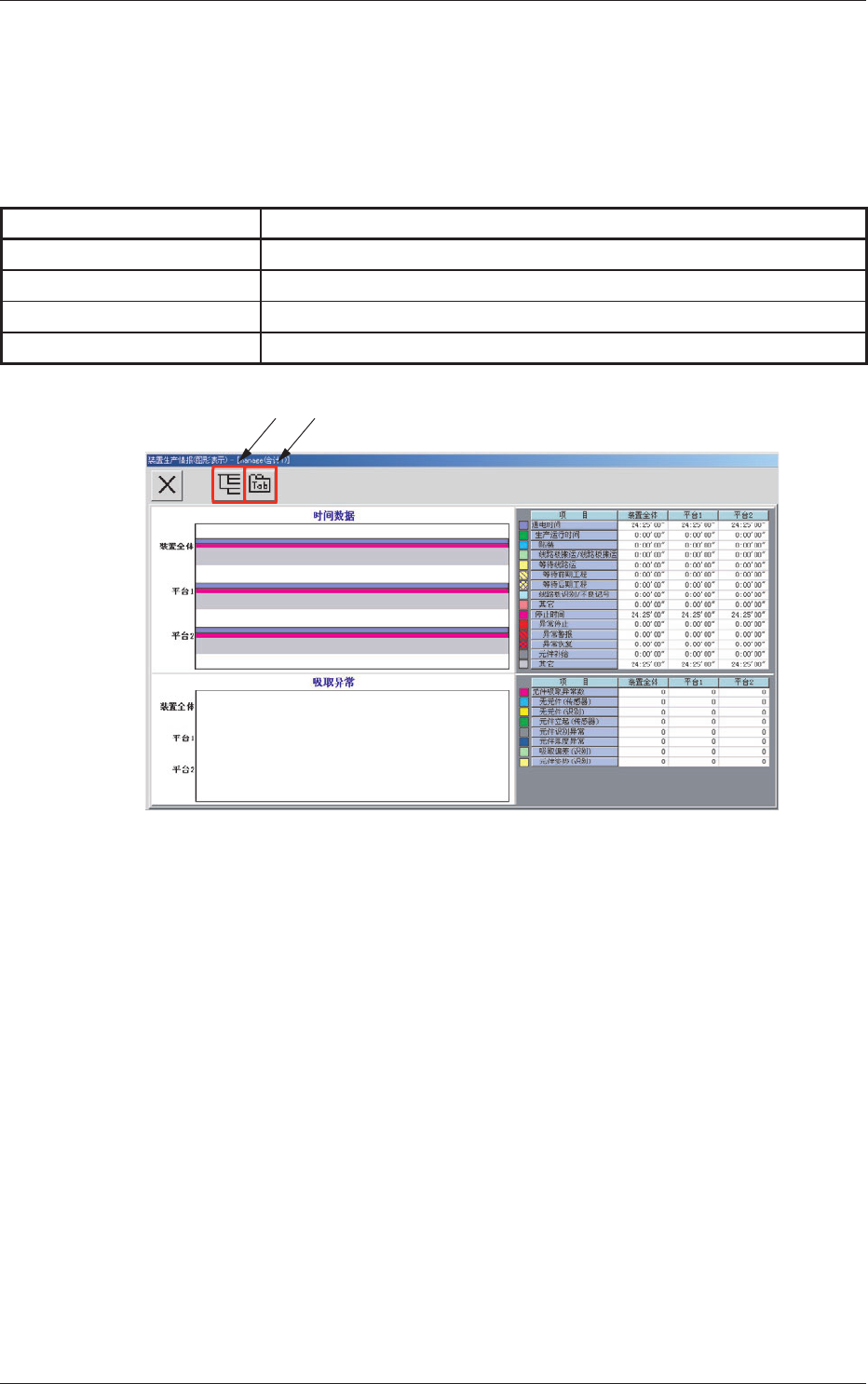

Fig.3E4-1 “装置生产情报 ( 图形表示 ( 图表显示 ))”界面

[6] [ 树状显示 ] 图标

树状显示项目，可切换显示项目。

[7] [Tab 显示 ] 图标

用 Tab 显示项目，可切换显示项目。
