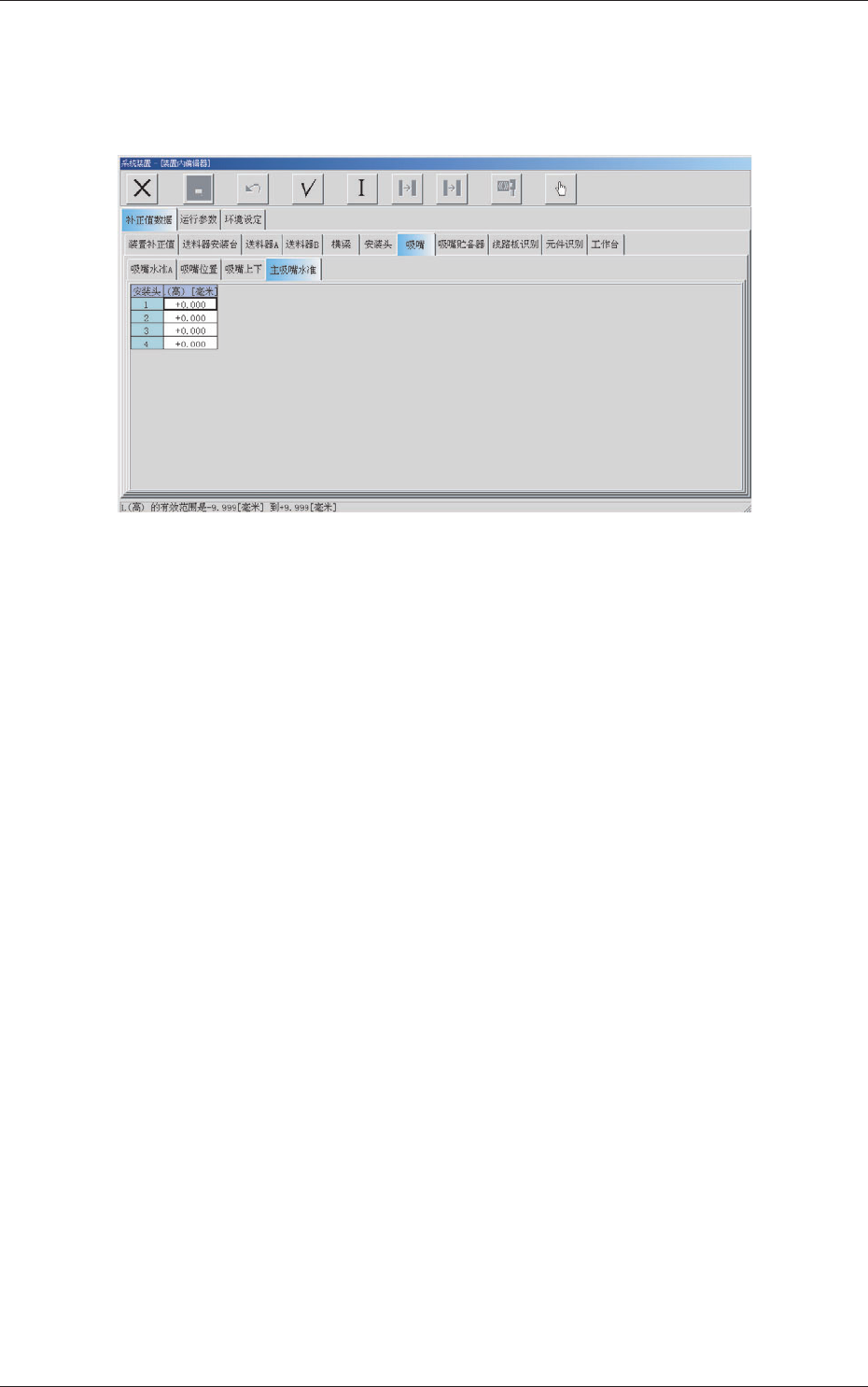

6 - 38 0603 - 001 2.1 补正值数据 2.1.18 主吸嘴水准补正值 在“补正值数据”选项卡中， 按［吸嘴］Tab， 再按 [ 主吸嘴水准 ]Tab， 显示以下选项卡。 Fig.3F30 “主吸嘴水准”选项卡 安装头 1、2、3、4 L( 高 )［毫米］ 是主吸嘴下面水准的基准位置 ( 线传感器读取值 )。在吸嘴上下轴 原点状态下，用线传感器测定取得安装头上下补正值时使用的主吸 嘴下面水准，保存该数值。
6-370603-001
2.1 补正值数据
2.1.17 吸嘴上下补正值
在“补正值数据”选项卡中，按［吸嘴］Tab，再按 [ 吸嘴上下 ]Tab，
显示以下选项卡。
Fig.3F29 “吸嘴上下”选项卡
吸嘴 1 ～ 12
安装头 1、2、3、4
L( 高 )［毫米］
是吸嘴上面和吸嘴上下控制杆的设计值差距的补正值数据。
6-380603-001
2.1 补正值数据
2.1.18 主吸嘴水准补正值
在“补正值数据”选项卡中，按［吸嘴］Tab，再按 [ 主吸嘴水准 ]Tab，
显示以下选项卡。
Fig.3F30 “主吸嘴水准”选项卡
安装头 1、2、3、4
L( 高 )［毫米］
是主吸嘴下面水准的基准位置 ( 线传感器读取值 )。在吸嘴上下轴
原点状态下，用线传感器测定取得安装头上下补正值时使用的主吸
嘴下面水准，保存该数值。
6-390603-001
2.1 补正值数据

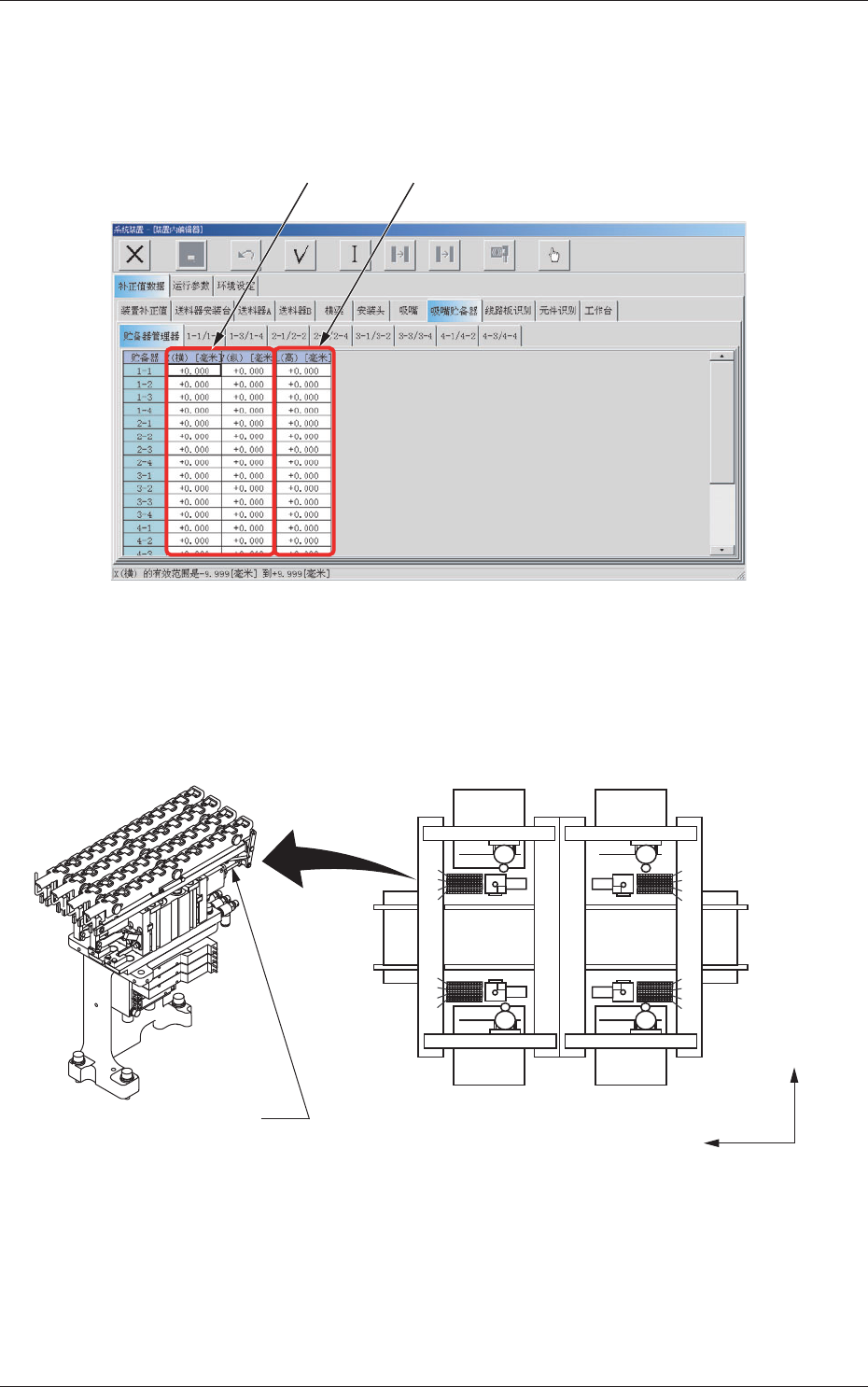

2.1.19 贮备器 ( 储料器 ) 管理器补正值
在“补正值数据”选项卡中，按 [ 吸嘴贮备器 ( 储料器 )]Tab，再按 [ 贮
备器 ( 储料器 ) 管理器 ]Tab，显示以下选项卡。
Fig.3F31 “贮备器 ( 储料器 )”选项卡
贮备器 ( 储料器 )
1-1 到 1-4、2-1 到 2-4、3-1 到 3-4、4-1 到 4-4
Y(+)
X(+)
1
2
3
4
1-4
1-3
1-2
1-1
2-1
2-2
2-3
2-4
3-4
3-3
3-2
3-1
4-1
4-2
4-3
4-4
4
3
2
1
1
2
3
4
5
6
7
8
9
10
11
12
Fig.3F31-1
装置背面
装置正面
吸嘴储料器 A
贴装基准 XY 坐标系
[2]
[1]
