6 - 26 0603 - 001 2.1 补正值数据 安装头 1、2、3、4 Z( 角度 )［度］ 以装置坐标为基准调整安装头旋转轴 Z 相位置的吸嘴 1 和吸嘴 7 连接线的角度偏离。以装置基准 XY 坐标系为基准，安装头旋转轴 Z 相位置的吸嘴 1 和吸嘴 7 的连接线往顺时针方向倾斜时，补正值 数据的符号为“+” 。 Xm(+) Ym(+) 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9…
6-250603-001
2.1 补正值数据
2.1.9 安装头旋转角度轴补正值
在“补正值数据”选项卡中，按 [ 安装头 ]Tab，再按［安装头旋转角度轴］
Tab，显示以下选项卡。

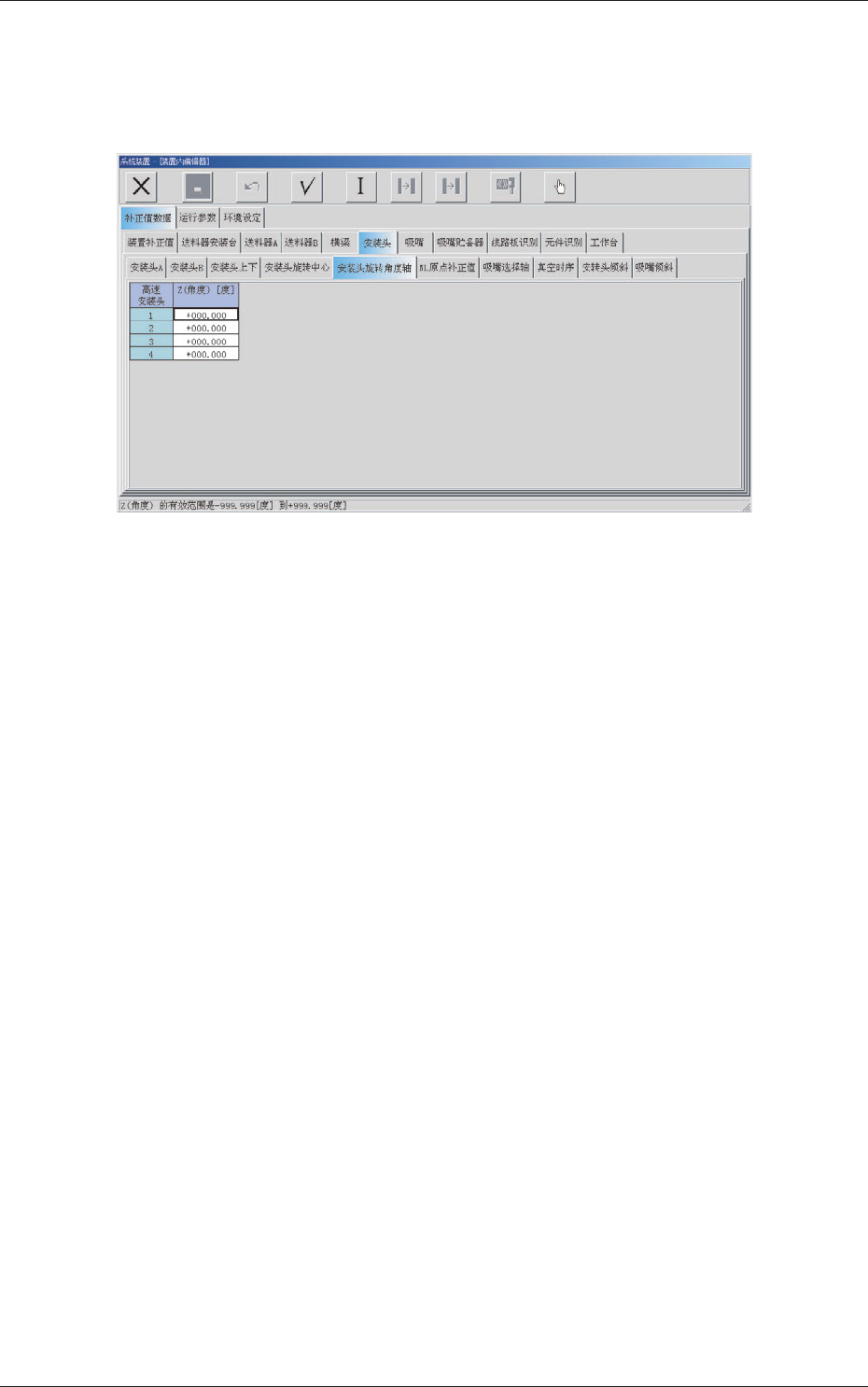

Fig.3F21 “安装头旋转角度轴”选项卡
6-260603-001
2.1 补正值数据
安装头 1、2、3、4
Z( 角度 )［度］
以装置坐标为基准调整安装头旋转轴 Z 相位置的吸嘴 1 和吸嘴 7
连接线的角度偏离。以装置基准 XY 坐标系为基准，安装头旋转轴
Z 相位置的吸嘴 1 和吸嘴 7 的连接线往顺时针方向倾斜时，补正值
数据的符号为“+”。
Xm(+)
Ym(+)
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
DD (+)
DD (+)

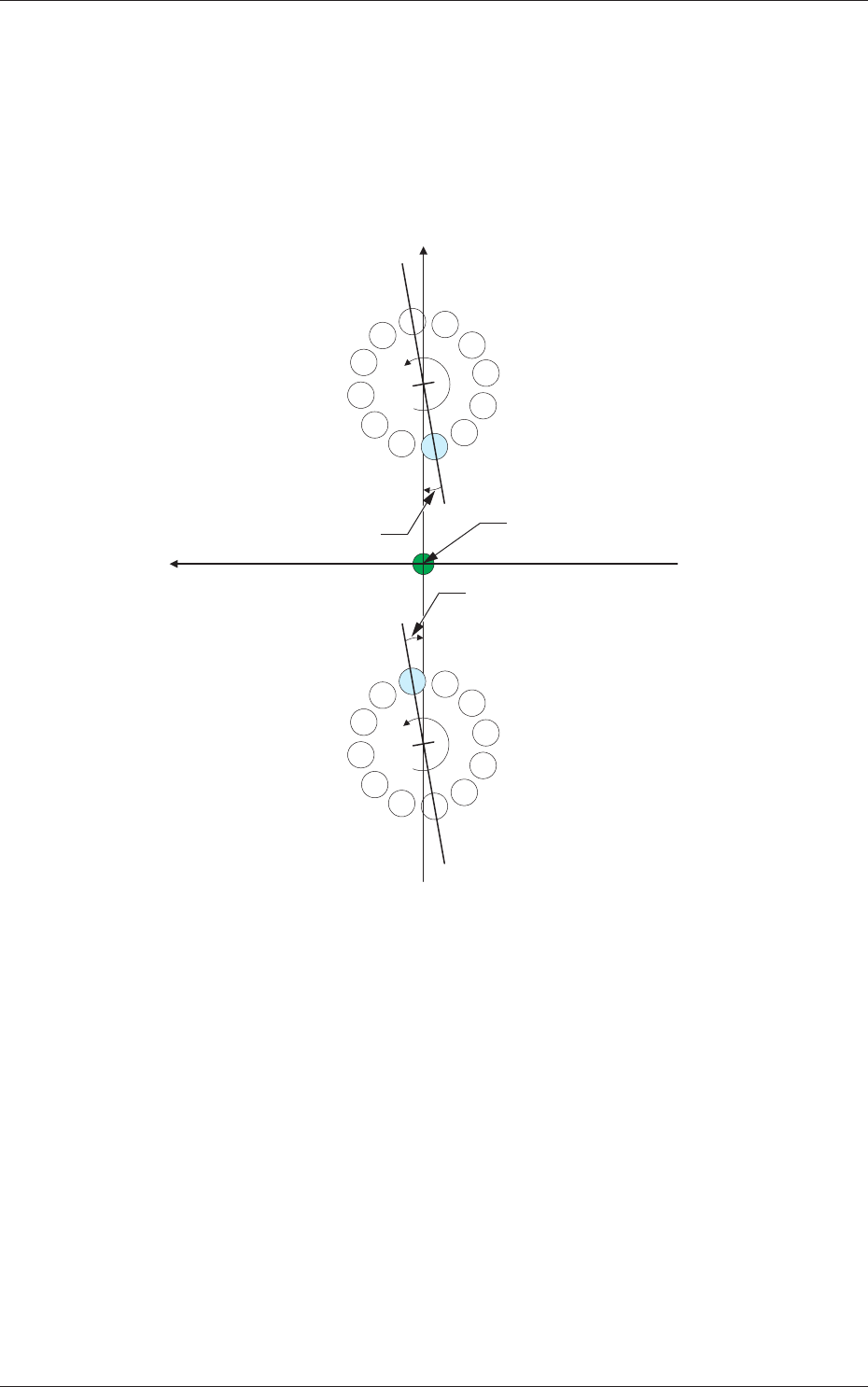

Fig.3F22
Xm-Ym: 装置基准坐标系
安装头旋转中心
Pm. 装置基准坐标原点
安装头旋转角度补正值
DD 马达 Z 相停止位置
安装头旋转角度补正值
DD 马达 Z 相停止位置
6-270603-001
2.1.10 NL 原点补正值
在“补正值数据”选项卡中，按［安装头］Tab，再按 [NL 原点补正值 ]Tab，
显示以下选项卡。
Fig.3F23 “NL 原点补正值”选项卡
安装头 1、2、3、4
L( 高 )［毫米］
NL 轴旋转时，为补正吸嘴上下机构和吸嘴轴偏离的补正值数据。
2.1 补正值数据
