3 - 54 Tg 1315 -ID-PM 0603 - 001 2.2 “线路板程序”编辑界面 Fig.3C39-5 “吸取、贴装顺序数据”选项卡
3-53
Tg1315-ID-PM
0603-001
2.2 “线路板程序”编辑界面

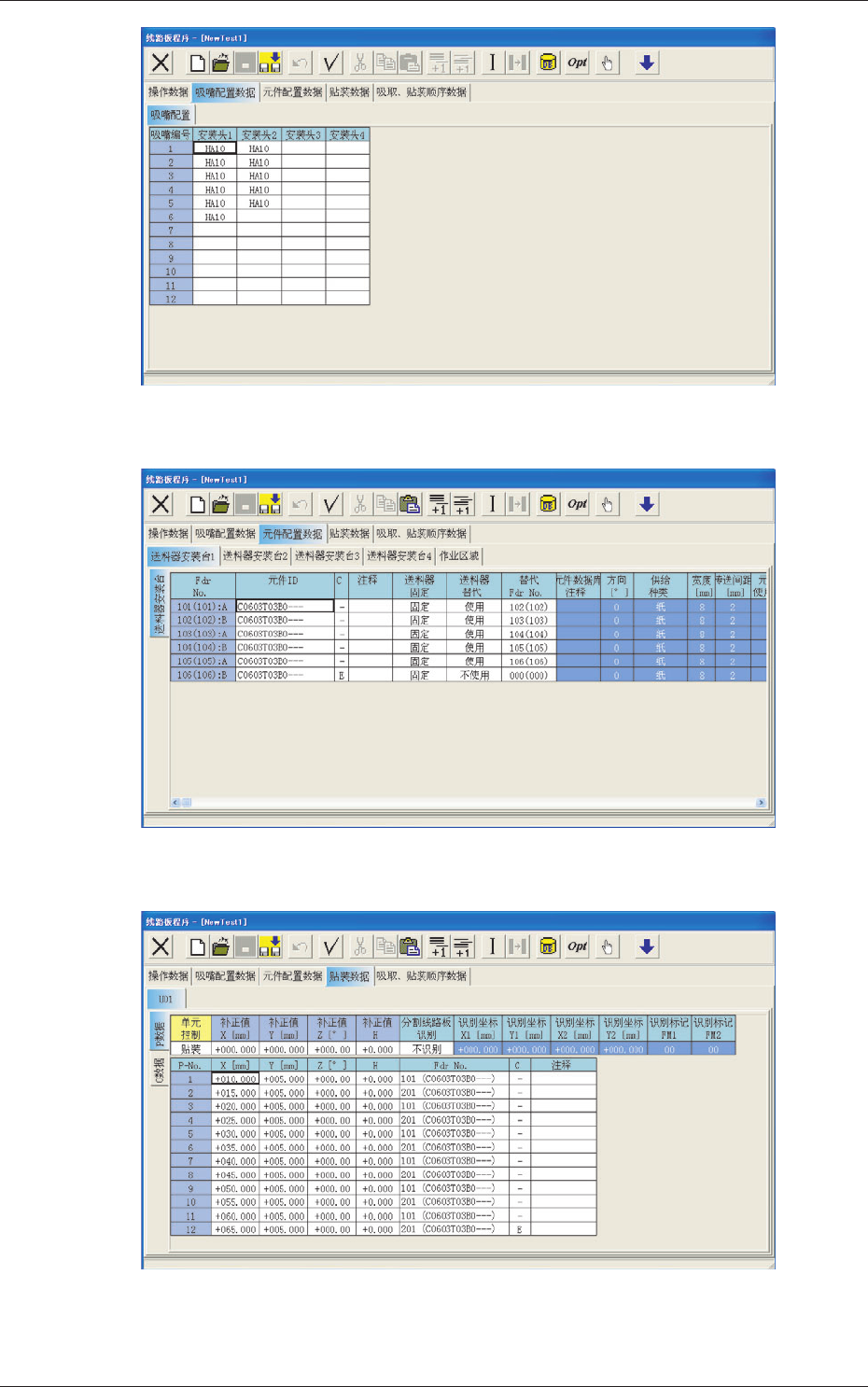

Fig.3C39-2 “吸嘴配置数据”选项卡
Fig.3C39-3 “元件配置数据”选项卡
Fig.3C39-4 “贴装数据”选项卡
3-54
Tg1315-ID-PM
0603-001
2.2 “线路板程序”编辑界面

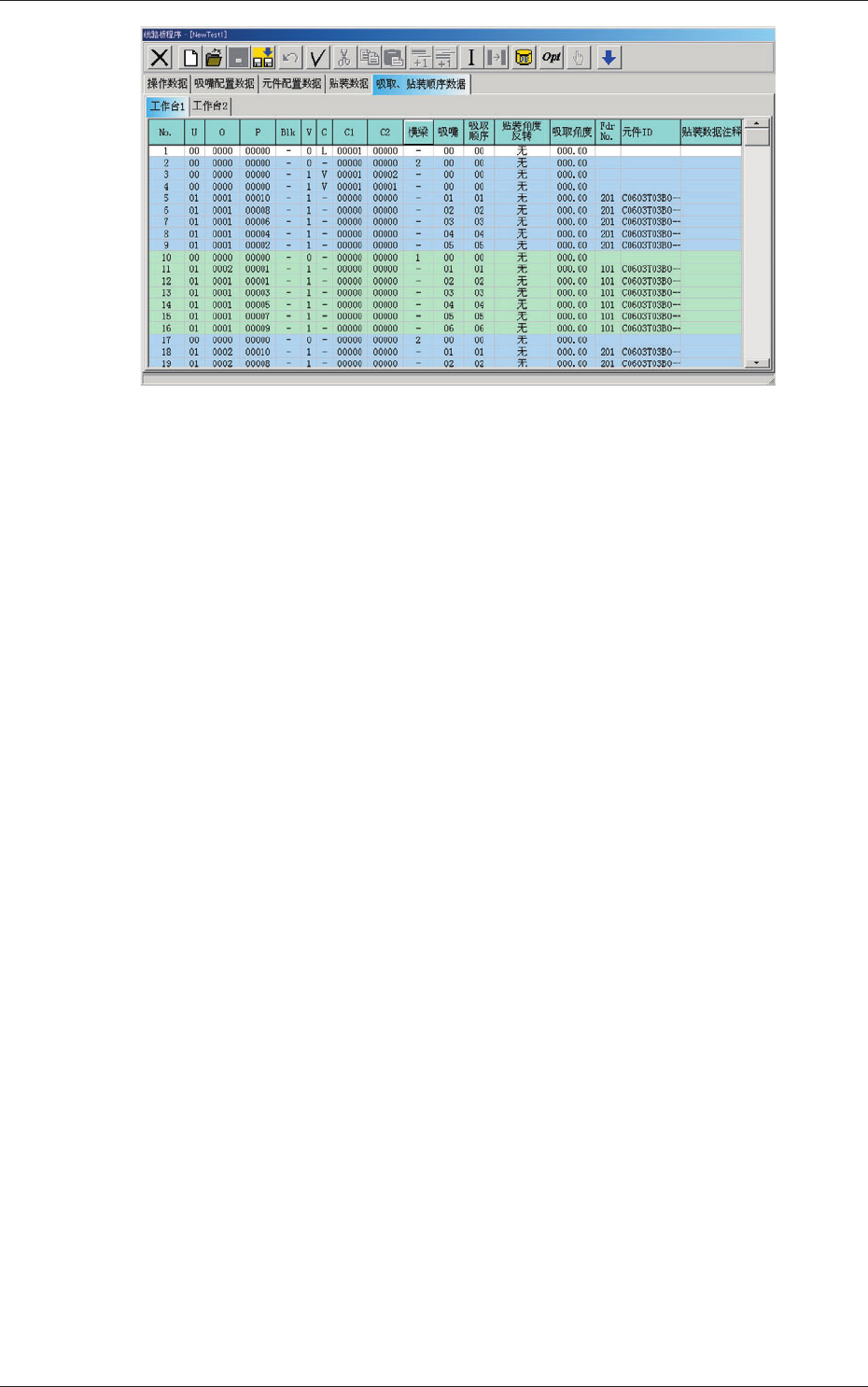

Fig.3C39-5 “吸取、贴装顺序数据”选项卡
3-55
Tg1315-ID-PM
2.3 图标的说明
对只在“线路板程序”编辑界面中使用的图标进行说明。
Reference
关于基本图标 , 请参照第二章 “1.2 基本图标的说明”章节。

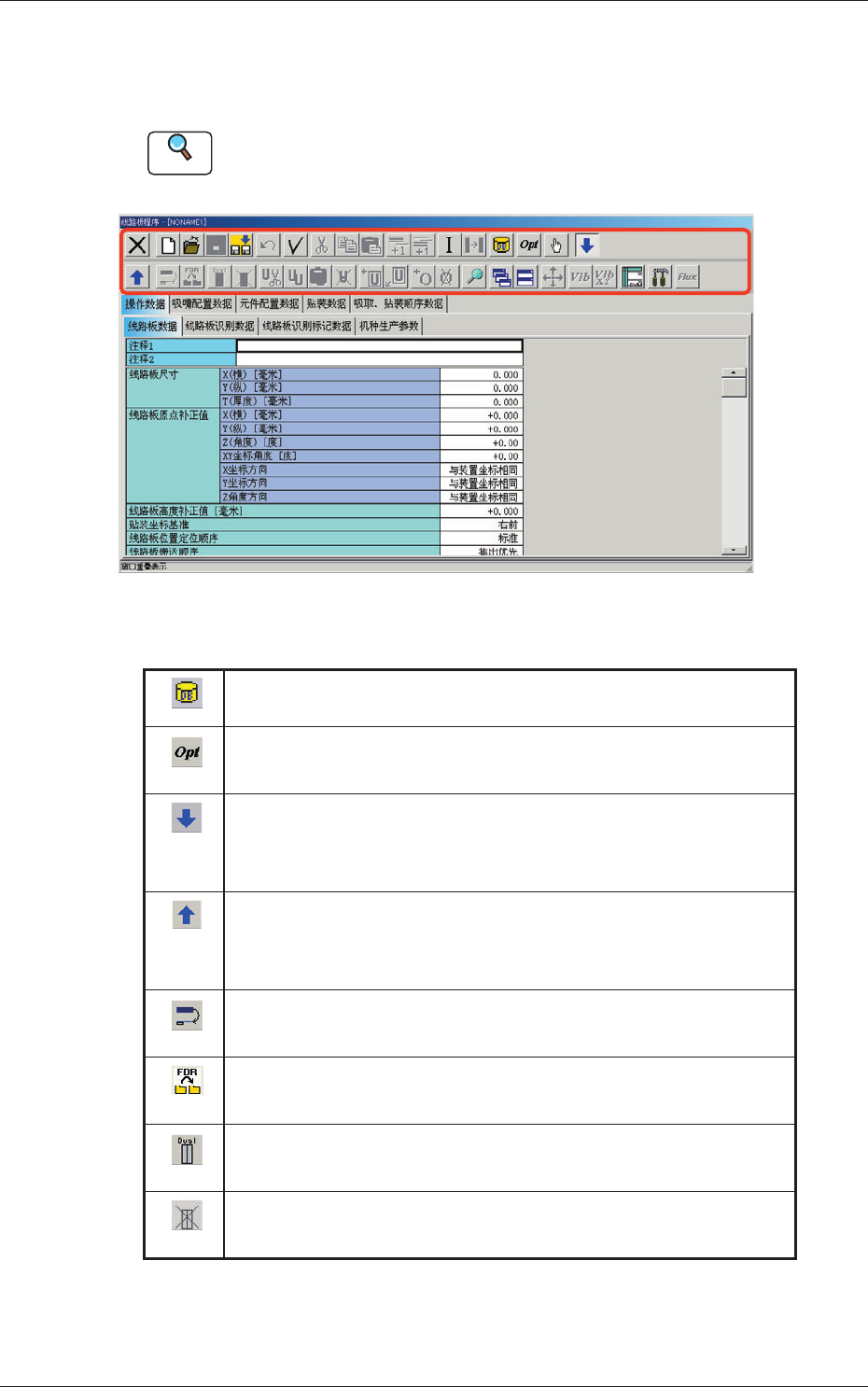

Fig.3C40 “线路板程序”编辑界面
Table 3C3-1
显示元件 ID 一览
显示“元件 ID 一览”界面。
最优化
执行当前打开的线路板程度的最优化。
打开附加工具栏
打开附加工具栏。
显示处于非显示状态的图标。
关闭附加工具栏
关闭附加工具栏。
显示的图标成为非显示状态。
移动选中的步骤数据
移动元件配置数据和贴装数据。
带选中的元件配置数据和贴装数据移动到其他文件
可以带元件配置数据和贴装数据移动到其他文件。
在双带送料器设定
在双带送料器设定连续的元件配置数据。
解除双带送料器
解除双带送料器的设定。
