6-40603-001
2.1 补正值数据
2.1 补正值数据

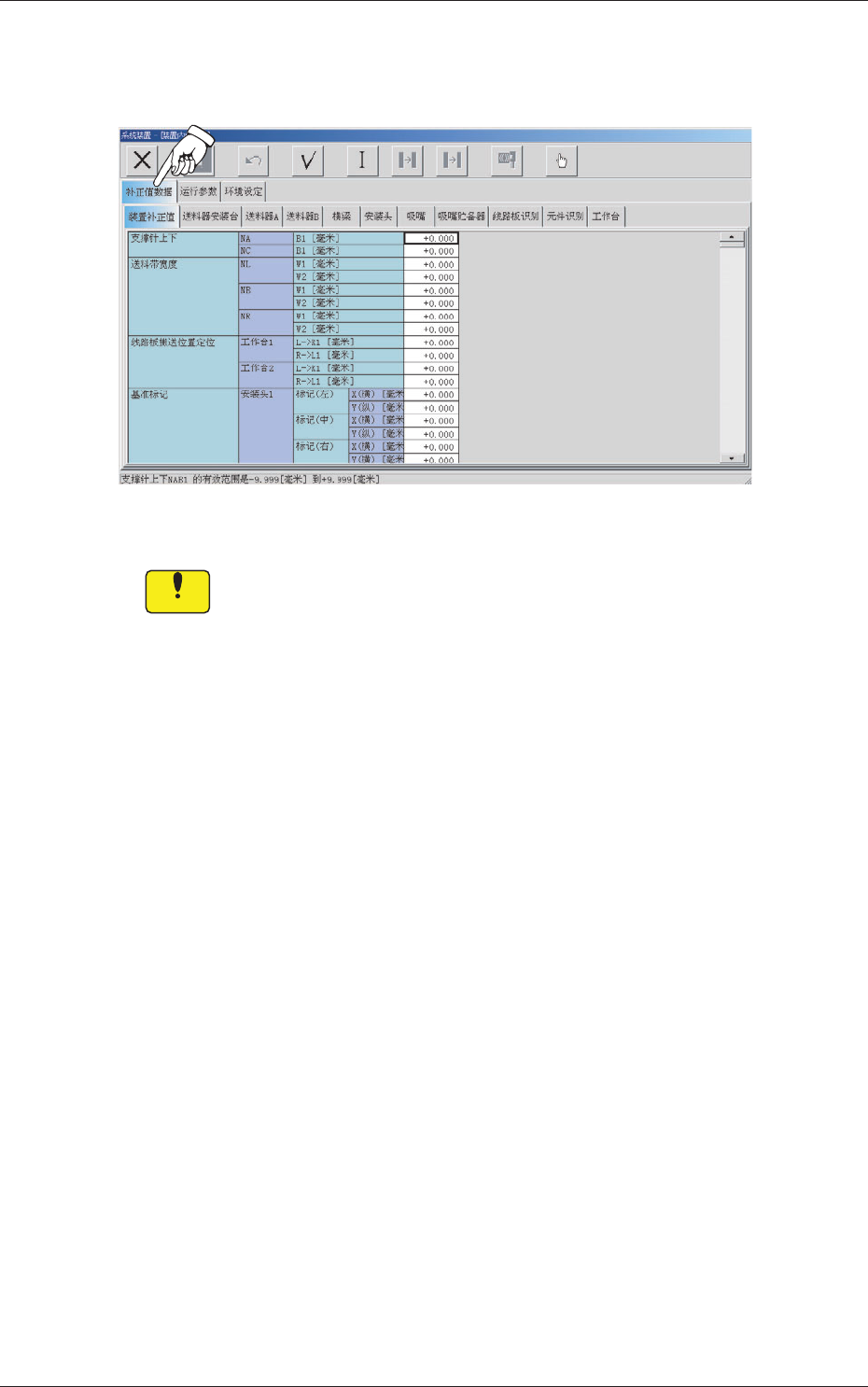

在“装置系统”界面中，按［补正值数据］Tab，显示以下选项卡。
Fig.3F2 “补正值数据”选项卡
Notice
装置出厂时已调整、设定好，因此请不要随意变更。
6-50603-001
补正值数据分为以下选项卡，按 Tab，显示各选项卡。
Table 3F2
Tab 内 容
装置补正值 调整从线路板定位 XY 坐标看到的对 XY 横梁驱动 XY 坐标的设定尺寸
的位置偏离以及角度偏离。
送料器安装台 分别调整各送料器安装台设计值的偏离量。
送料器 A 用装置固有的补正值数据调整从线路板定位 XY 坐标看到的各送料器
编号的送料器对吸取位置及高度的设计尺寸的位置偏离。
送料器 B
补正设置的各送料器的偏差。
横梁 调整从贴装基准坐标系原点和安装头原点位置到线路板识别照相机中
心的设计尺寸的位置偏离及角度偏离。
安装头 进行因各安装头上下轴导轨的笔直偏离产生的装置位置偏离的补正、
线路板识别照相机扫描坐标中心与安装头旋转中心的距离设定用补正
值数据的设定。
吸嘴 设定各吸嘴高度和旋转中心的偏离、成为基准的主吸嘴测定值。
吸嘴贮备器 ( 储料器 ) 设定调整 ( 不可使用 ) 从线路板定位基准看到的吸嘴贮备器 ( 储料器 )
单元位置设计尺寸的位置偏离及 1-1 ～ 4-4 的地址 1 ～ 12 分别从线
路板定位基准看到的设计尺寸的位置偏离的补正值数据。
线路板识别 设定调整线路板识别照相机的水平方向倾斜度的补正值数据。
元件识别 设定调整装置基准坐标原点到元件识别照相机中心的设计尺寸位置偏
离的补正值数据。
工作台 设定安装头 1 到安装头 4 从线路板定位基准到各栅格点移动了指定距
离时的指定距离的偏离量。
2.1 补正值数据
6-60603-001
2.1 补正值数据
2.1.1 装置补正值

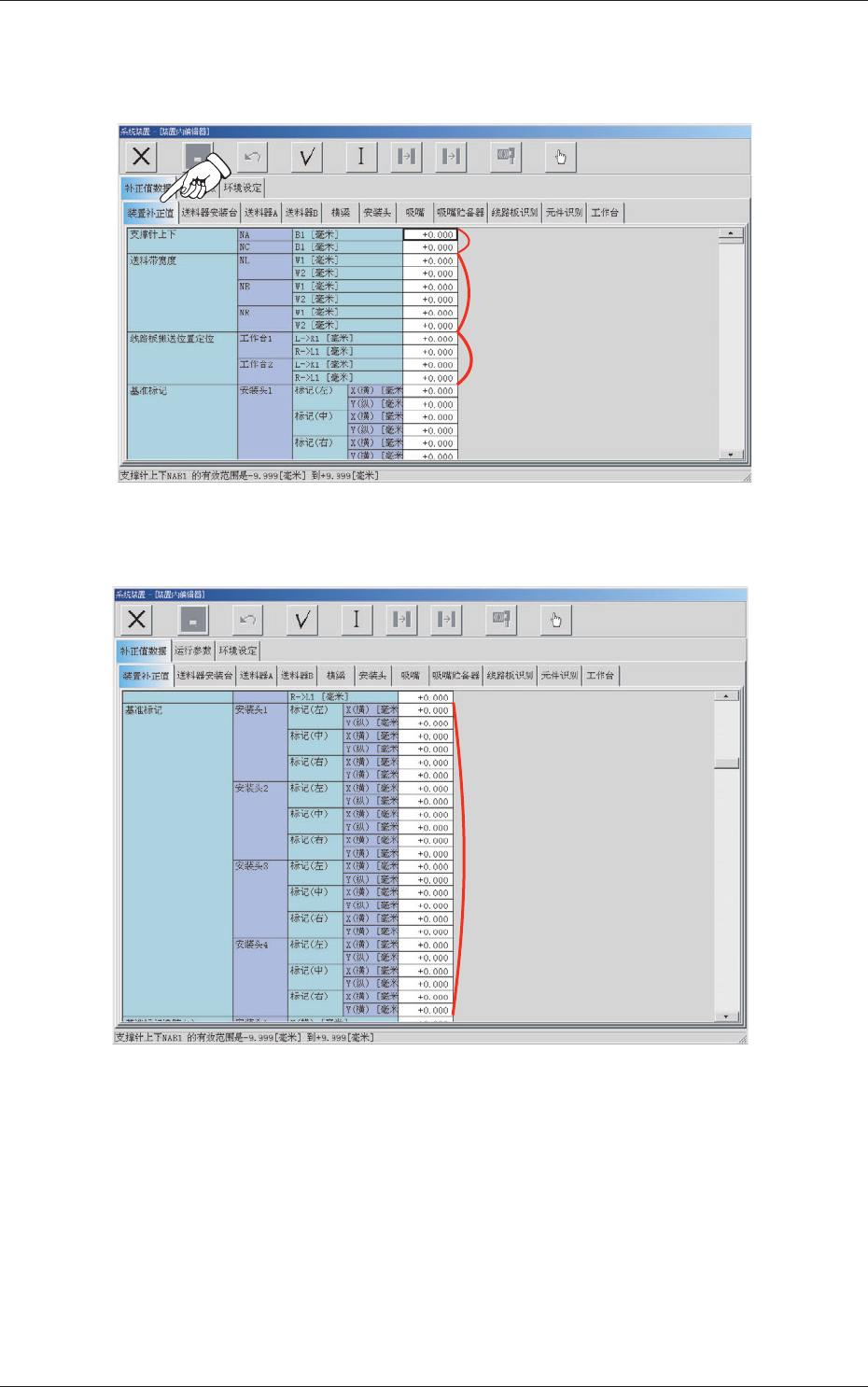

在“补正值数据”选项卡中，按［装置补正值］Tab，显示以下选项卡。
Fig. 3F3-1 “装置补正值”选项卡 (1)
Fig. 3F3-2 “装置补正值”选项卡 (2)
[1]
[4]
[3]
[2]
