2.1 补正值数据
在各照相机设定以下补正值。
[1] 线路板识别照相机
调整线路板识别照相机水平方向的倾斜度。
Z( 角度 )［度］
设定对装置基准 XY 坐标 (Xm-Ym 坐标 ) 的线路板识别照相机扫描
坐标的角度偏离。以装置基准 XY 坐标系为基准，线路板识别照相
机扫描坐标往逆时针方向倾斜时，补正值数据的符号为“+”。
Xm(+)
Ym(+)
Yc(+)
Xc(+)
Yc(+)
Xc(+)
Fig.3F37

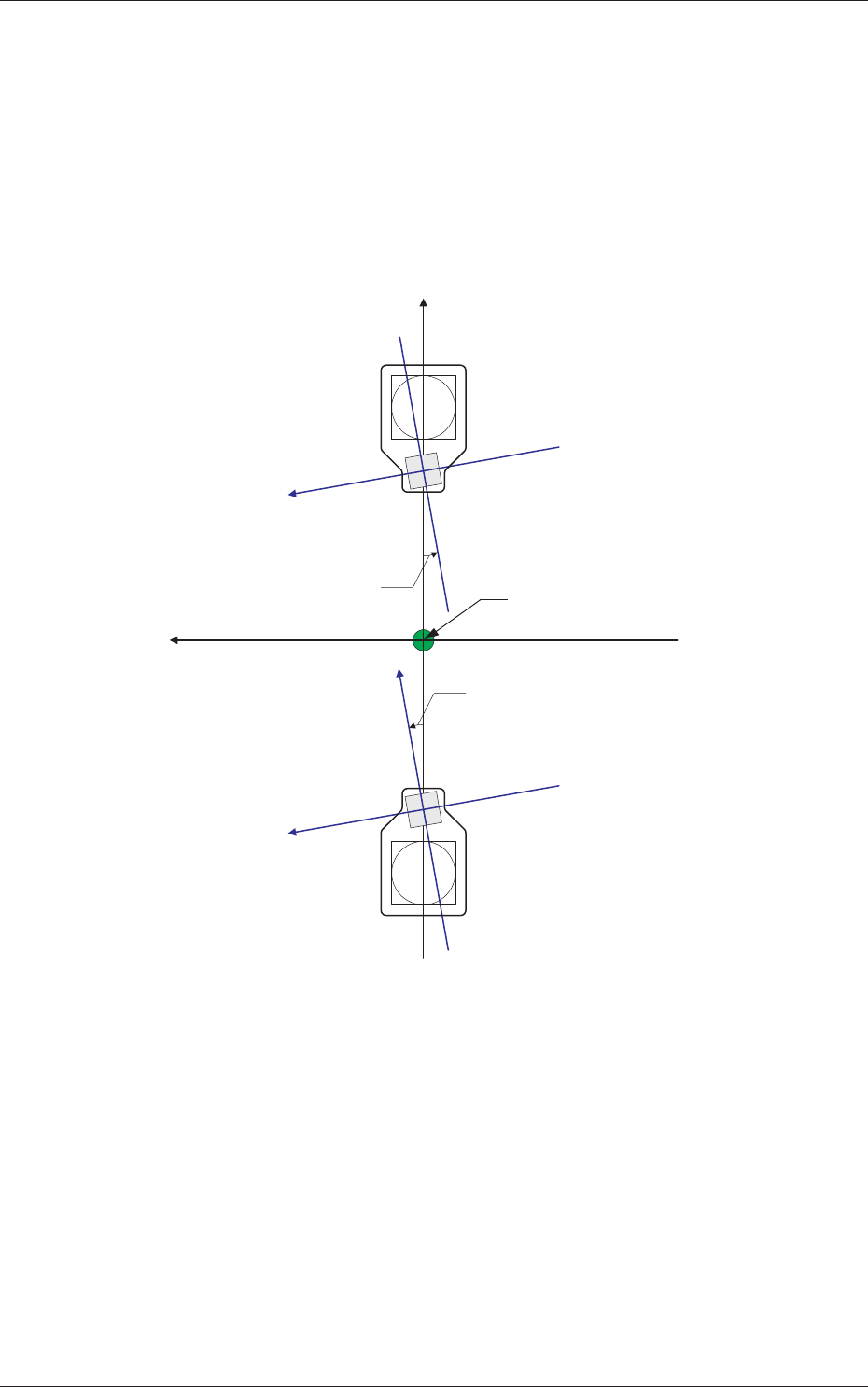

线路板识别照相机角度
Pm. 装置基准坐标原点
Xm-Ym: 装置基准坐标系
Xc-Yc: 线路板识别坐标系
线路板识别照相机角度
6-450603-001
2.1 补正值数据
倍率 X( 横 )、Y( 纵 )［0.01 微米 / 像素］
是设定线路板识别照相机倍率的数据，用来设定 1 像素相当于多
少微米。
该补正值在倍率测定用治具的教示操作下自动被算出。
•
初始值 :2500
辉度、亮度
调整线路板识别照相机摄像的图像的亮度。
•
初始值
辉度 :102
亮度 :128
Note
(a) 增加辉度值，色彩效果好。
(b) 增加亮度值 , 整体变亮。
[2] 线路板识别照明辉度
照明 1( 环状 )、照明 2( 同轴 )
设定线路板识别照明的辉度值。
•
初始值
照明 1( 环状 ) :20
照明 2( 同轴 ) :30
6-460603-001
2.1 补正值数据
2.1.22 元件识别补正值
在“补正值数据”选项卡中 , 按 [ 元件识别 ]Tab, 再按 [ 照相机 1]Tab,
显示以下选项卡。
Note
[ 照相机 2] 到 [ 照相机 4] 也显示相同界面。

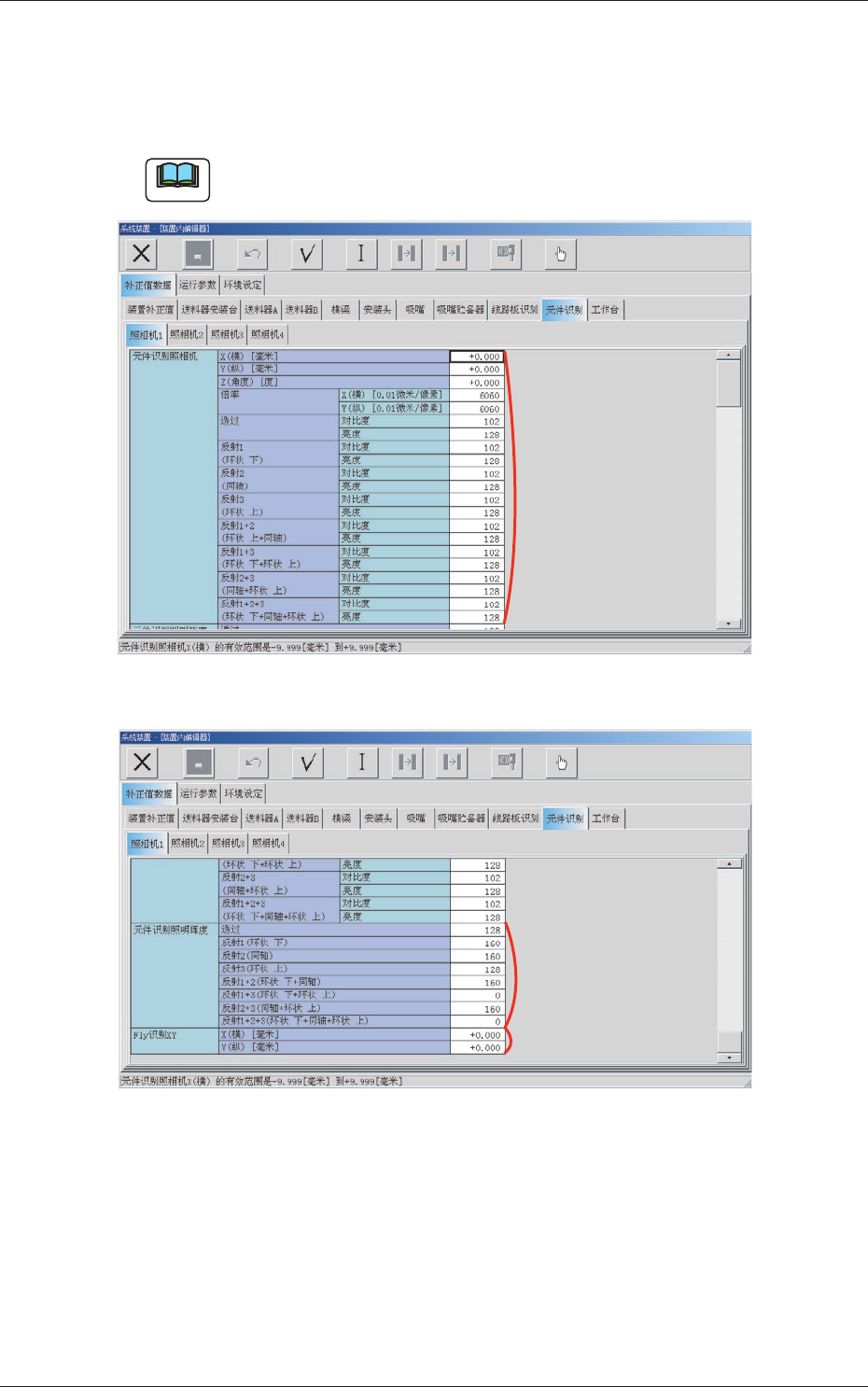

Fig.3F38-1 “元件识别照相机 1”选项卡 (1)
Fig.3F38-2 “元件识别照相机 1”选项卡 (2)
[1]
[3]
[2]
