[2] 吸嘴条件设定
设定最优化时使用吸嘴的条件。
贮备器＋安装头
编写只使用最优化时装置的安装头和贮备器上的吸嘴就可以生产
的数据。
安装头上的吸嘴配置被更改。
安装头
编写只使用最优化时的装置安装头上的吸嘴就可以生产的数据。
线路板程序
编写使用线路板程序数据上的吸嘴配置数据的吸嘴就可以生产的
数据。
吸嘴自由
使用登记的所有吸嘴做成可生产的数据。
[3] [ 做成 ] 按钮
执行最优化。
[4] [ 结束 ] 按钮
不执行便要结束最优化时和不能最优化时，按此按钮结束。
•
操作步骤
(1) 打开要执行最优化的线路板程序。
(2) 按 (
) 按钮。
显示“吸取 / 贴装顺序数据做成”界面。
(3) 设定“贴装顺序设定”以及“吸嘴条件设定”。
(4) 按 [ 做成 ] 按钮。
不能最优化的情况，其内容显示在“吸取 / 贴装顺序数据做成”
界面的下方，因此，请确认内容、排除原因后，再次执行最优化。
(5) 最优化结束后，显示确认界面。
按 [ 保存 ] 或 [ 另存为 ] 按钮，保存最优化结果。
2.5 线路板程序的最优化
3-610612-002

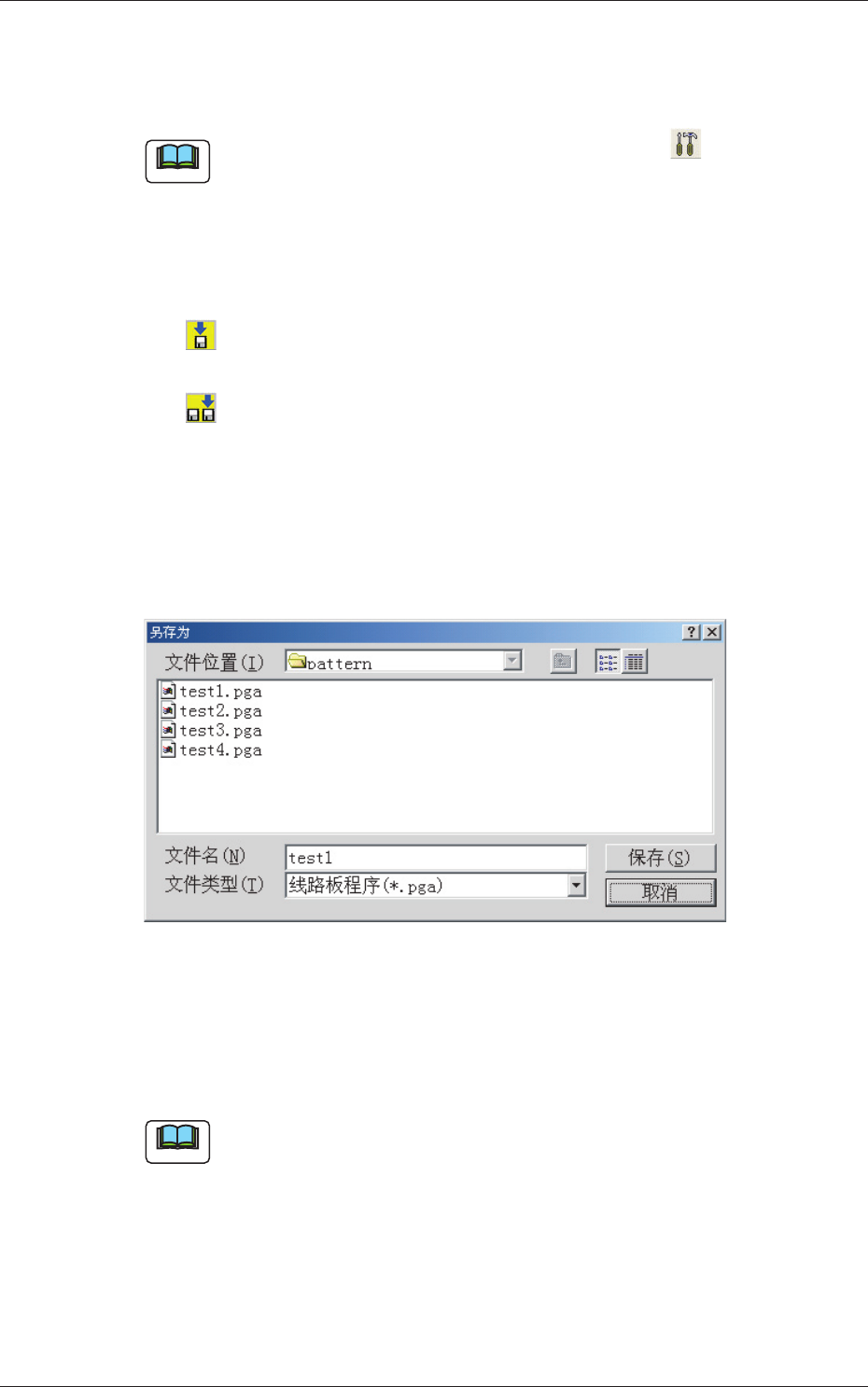

2.6 线路板程序的保存
2.6 线路板程序的保存
说明如何保存新建或编辑后的线路板程序。
Note
保存线路板程序数据时，关于数据检查的设定，请按 ( ) 图标，
将线路板程序编辑界面的保存前程序检查设定为 [ 使用 ]。
将数据检查设定为 [ 使用 ] 时，若数据出现异常，保存时便显示确认
界面。
(1) 按工具栏的“保存”图标。
保存当前文件 :
将编辑后的线路板程序覆盖到原来线路板程序时选择。
另存为 :
新建文件时和编辑后用新的线路板程序保存时选择。
(2) 按 [ 保存 ] 图标，编辑界面中显示的线路板程序覆盖保存为当前
的机种名。
(3) 按 [ 另存为 ] 图标，显示以下“另存为”界面。
Fig.3C44 “另存为”界面
(4) 文件名输入既定线路板程序名，按“另存为”界面的 [ 保存 (S)]
按钮。
编辑页面中显示的线路板程序保存为输入的机种名。
Note
表示线路板程序的扩张名 (.pga) 将自动被添加。
3-62
Tg1315-ID-PM
0603-001
3. 线路板程序编制示例
3. 线路板程序编制示例
说明以下各种线路板程序的编制示例。
Notice
编制示例以贴装坐标基准“右前”的情况为基本进行说明。请结合各
系统的贴装坐标基准编制线路板程序。
•
单个图形 ( 有线路板全体识别 )
•
重复图形 ( 有分割线路板识别 )
•
异机种混载重复图形
•
极坐标变换机能数据
•
按块排序对应贴装数据
Note
记载在“基本数据”中的符号
○ : 请参照线路板程序数据的说明编写正确的数据。
×: 请参照线路板程序数据的说明设定“不使用相应功能”。
