5-270612-002
3.2 生产管理数据
(16) 吸取异常合计 / 吸取元件数
吸取异常的合计次数对吸取元件及吸取异常的吸取元件的百分比。
无元件 [ 传感器 ](/ 吸取异常合计 [%])
元件状态检测传感器检测出“无元件”的次数对吸取异常合计次
数的百分比。
无元件 [ 认识 ( 识别 )](/ 吸取异常合计 [%])
在识别处理中检测出“无元件”的次数对吸取异常合计次数的百
分比。
元件立起 [ 传感器 ](/ 吸取异常合计 [%])
元件状态检测传感器检测出“元件立起”的次数对吸取异常合计
的百分比。
元件认识 ( 识别 ) 异常 (/ 吸取异常合计 [%])
在识别处理中检测出的异常次数对吸取异常合计次数的百分比。
元件厚度异常 (/ 吸取异常合计 [%])
元件状态检测传感器检测出“元件厚度异常”的次数对吸取异常
合计次数的百分比。
吸取偏差 ( 认识 ( 识别 ))(/ 吸取异常合计 [%])
在识别处理中判定为吸取偏差异常的次数对吸取异常合计次数的
百分比。
元件姿势 ( 认识 ( 识别 ))(/ 吸取异常合计 [%])
在识别处理中判定为正反面判定异常及极性判定异常的次数对吸
取异常合计次数的百分比。
吸取异常合计
元件吸取异常的合计次数。
5-280612-002
区域 1 ～ 5
第 1 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 1 点的异常次数合计对线路板识别异常合计次数
的百分比。
第 2 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 2 点的异常次数合计对线路板识别异常合计次数
的百分比。
第 3 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 3 点的异常次数合计对线路板识别异常合计次数
的百分比。
单个异常 (/ 线路板识别异常合计 [%])
线路板识别单个异常次数合计对线路板识别异常合计次数的百分
比。
线路板识别异常合计
在线路板识别处理中检测出异常的异常合计次数。
显示整体线路板识别的异常次数和分割线路板识别的异常次数的
合计值。
3.2 生产管理数据
5-290612-002
3.3 各送料器吸取情报
3.3 各送料器吸取情报
在“各个机种生产情报”界面中，按 [ 各送料器吸取情报 ]Tab，显示
以下选项卡。

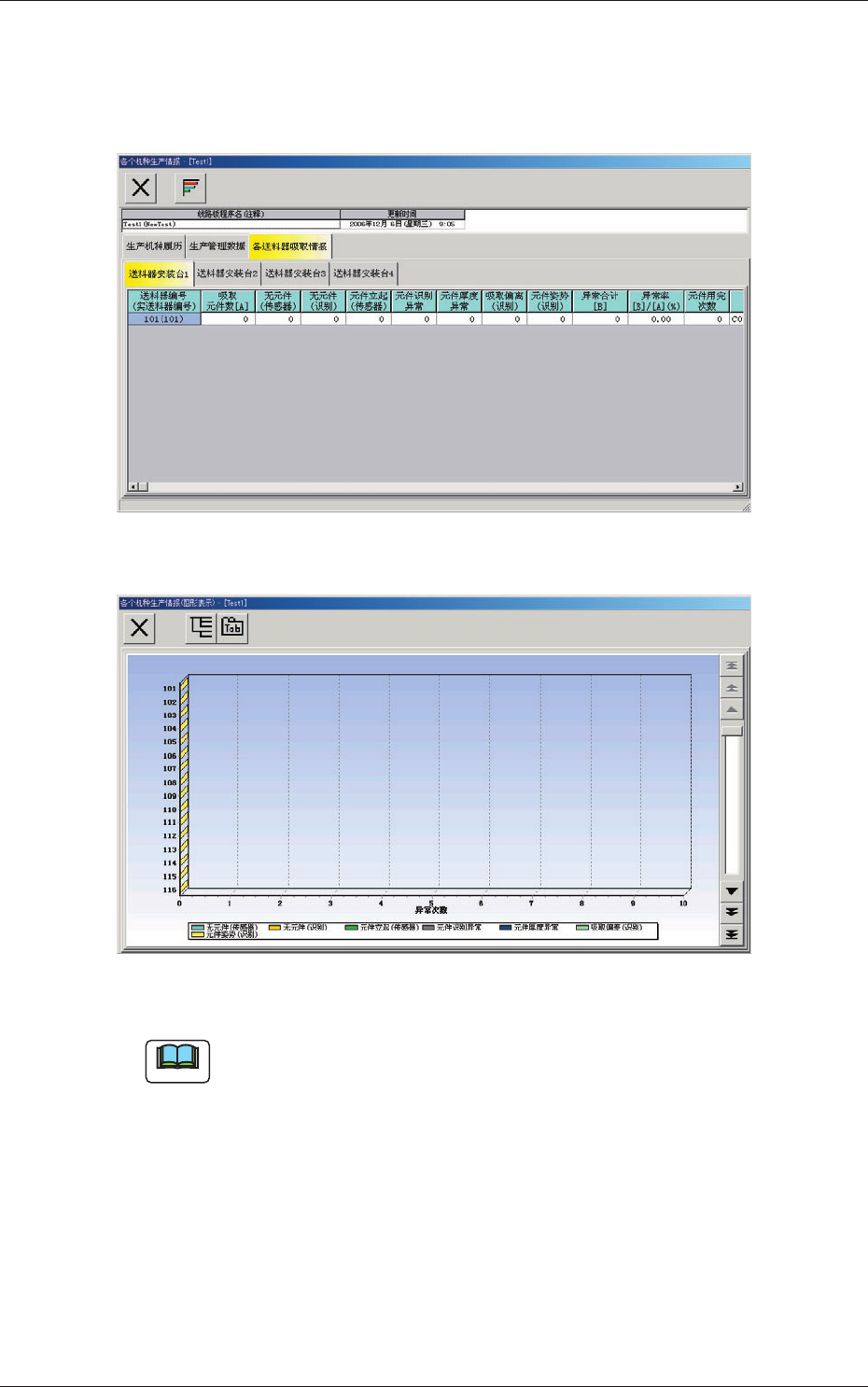

Fig.3E15 “各送料器吸取情报”选项卡
Fig.3E15-1 “各送料器吸取情报”图形表示 ( 图表显示 ) 界面
Note
各界面显示根据选择的选项不同。
显示生产机种的各送料器吸取情报。
每个送料器安装台分别显示各送料器吸取情报的选项卡。
按下 Tab，切换对应的送料器安装台的选项卡。
