6 - 29 0603 - 001 2.1 补正值数据 2.1.12 真空时序补正值 在“补正值数据”选项卡中， 按［安装头］Tab， 再按 [ 真空时序 ]Tab， 显示以下选项卡。 Fig.3F25 “真空时序”选项卡
6-280603-001
2.1 补正值数据
2.1.11 吸嘴选择轴补正值
在“补正值数据”选项卡中，按［安装头］Tab, 再按 [ 吸嘴选择轴 ]Tab,
显示以下选项卡。

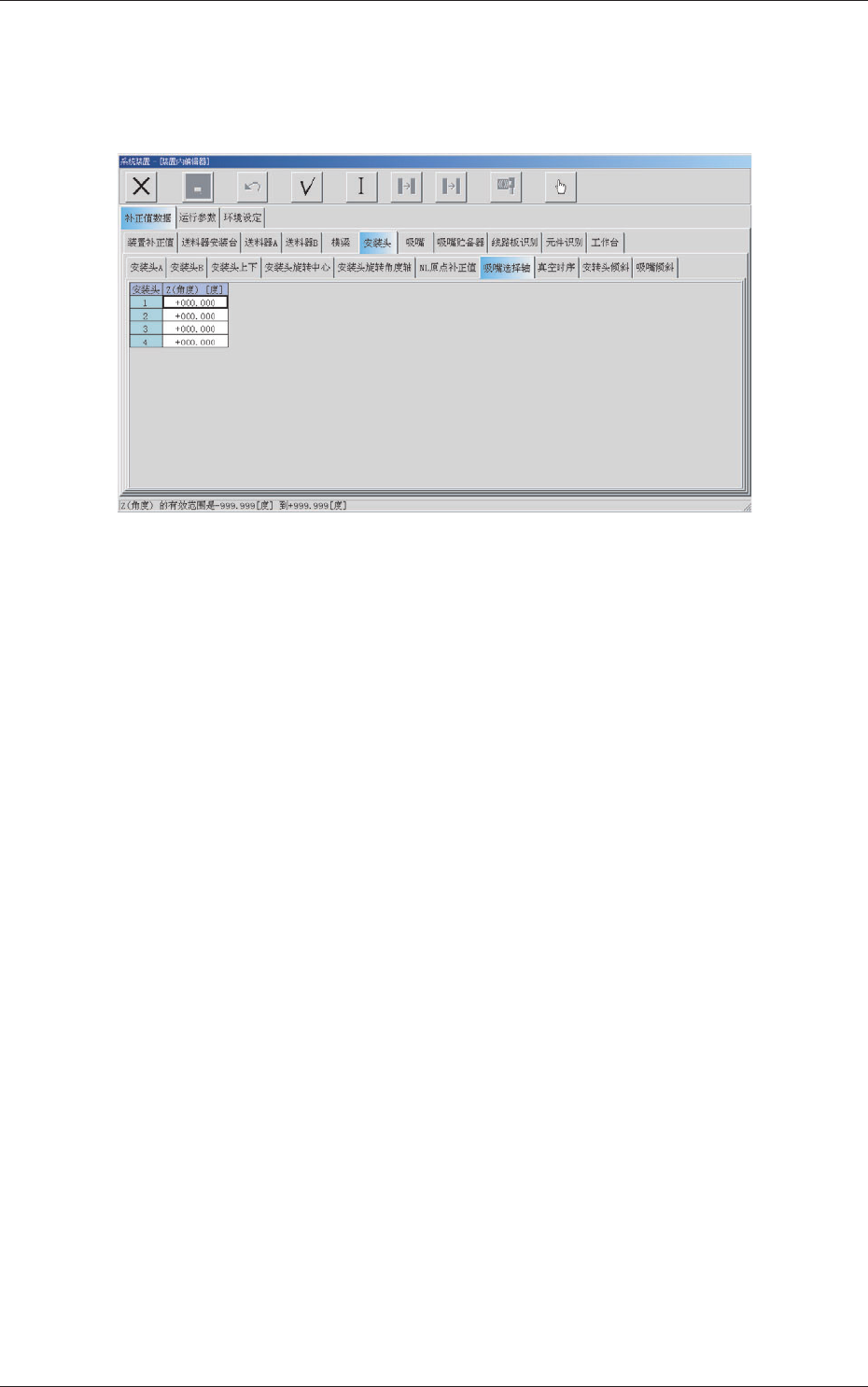

Fig.3F24 “吸嘴选择轴”选项卡
安装头 1、2、3、4
Z( 角度 )［度］
调整安装头旋转轴和吸嘴选择轴的角度偏离。
6-290603-001
2.1 补正值数据
2.1.12 真空时序补正值
在“补正值数据”选项卡中，按［安装头］Tab，再按 [ 真空时序 ]Tab，
显示以下选项卡。

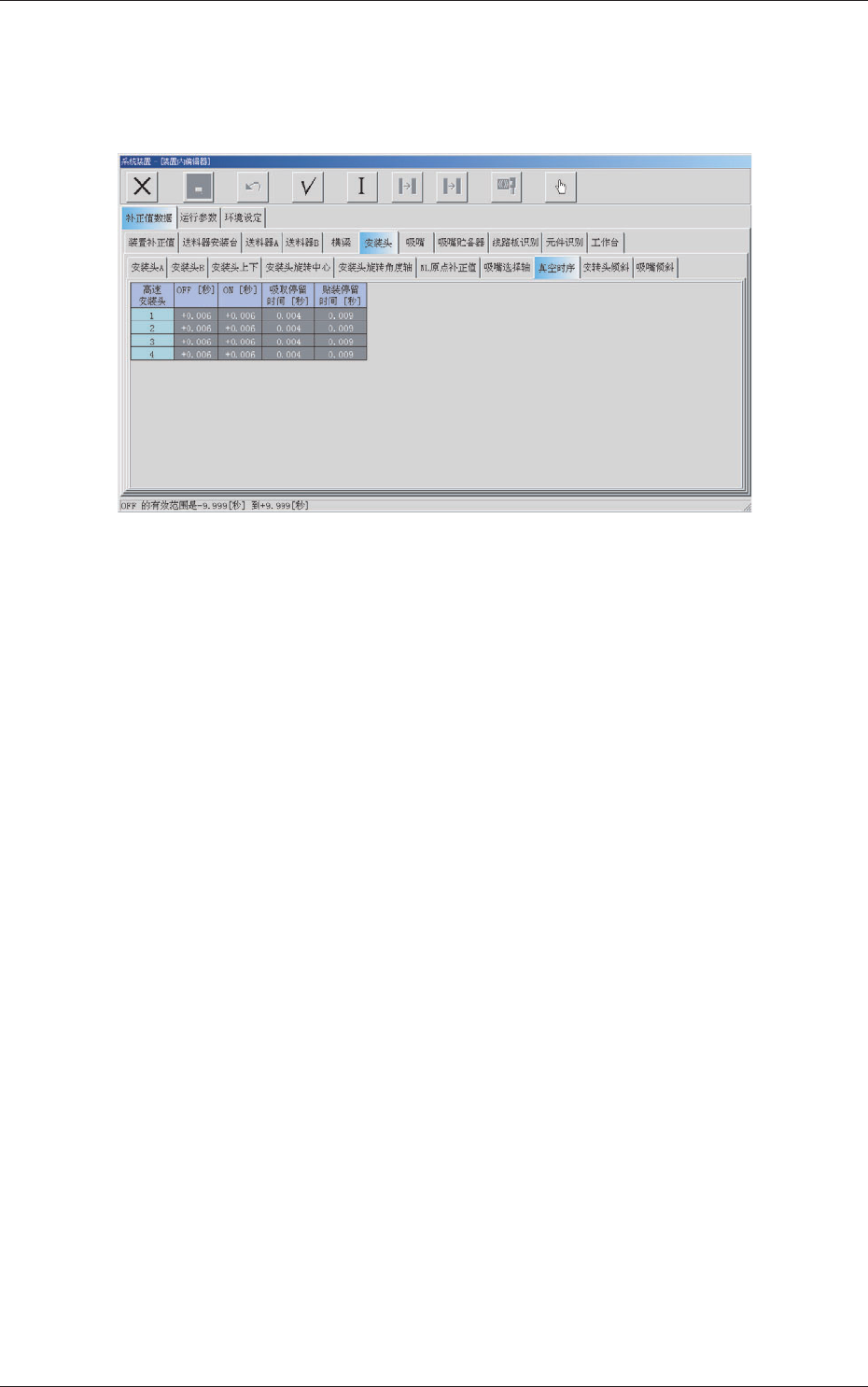

Fig.3F25 “真空时序”选项卡
6-300603-001
2.1 补正值数据
安装头 1、2、3、4
[1] OFF [ 秒 ]
在贴装元件时的 NL 轴下降过程中，调整真空 OFF 的时序。
真空时序 OFF 的设定值为零时，到达 NL 轴下至点前 10ms 真空
OFF。
真空时序 OFF 数据以到达 NL 轴下至点前 10ms 为基准，输入正值
为真空 OFF 延迟方向，输入负值为提前方向。
[2] ON [ 秒 ]
在元件吸取时的 NL 轴下降过程中，调整真空 ON 的时序。
真空时序 ON 的设定值为零时，到达 NL 轴下至点前 10ms 真空 ON。
真空时序 ON 数据以到达 NL 轴下至点前 10ms 为基准，输入正值为
真空 ON 延迟方向，输入负值为提前方向。
10ms
(+)(-)

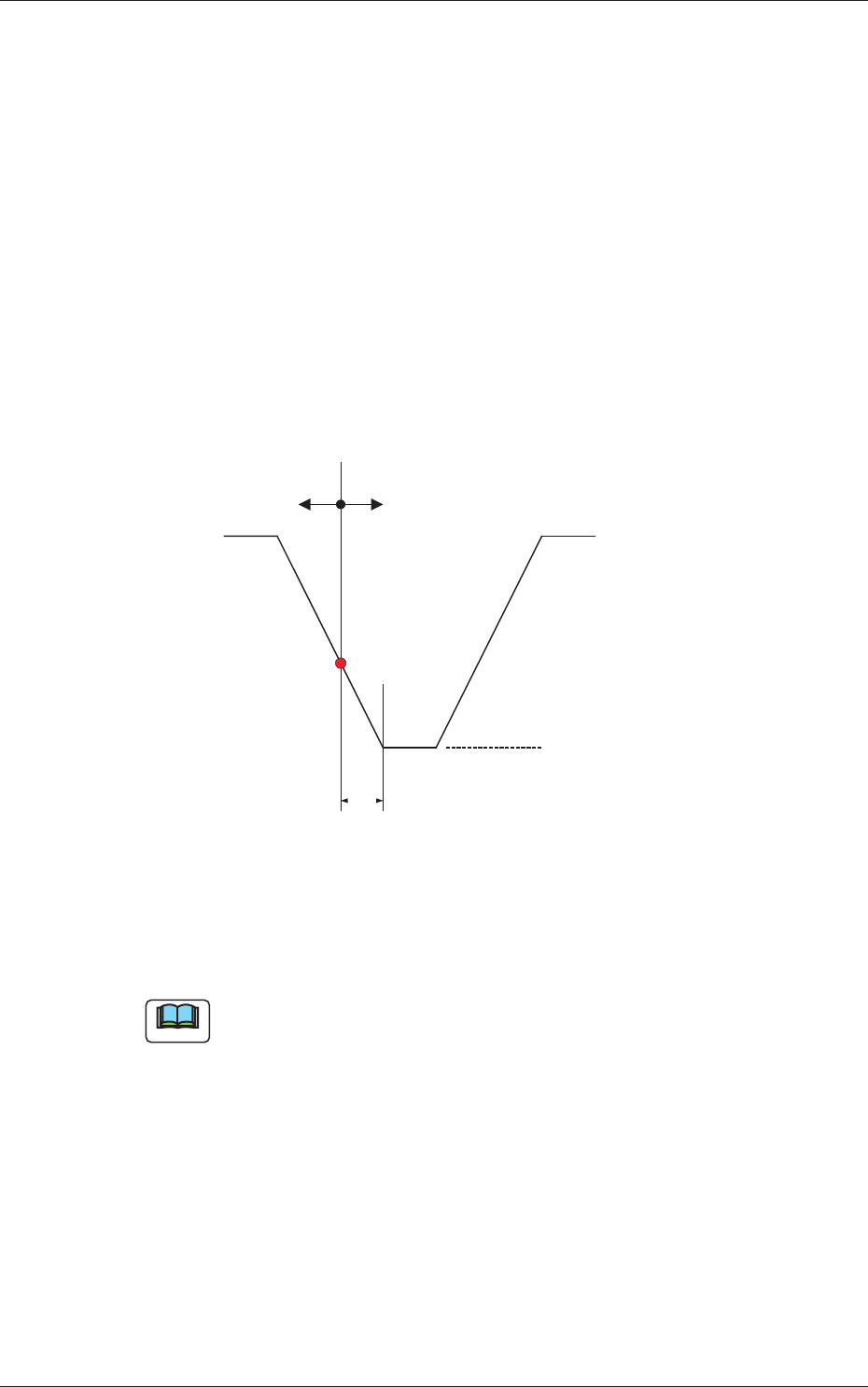

Fig.3F25-1
[3] 吸取停留时间 [ 秒 ]
设定吸取全部元件时，在吸嘴下限停的时间。
Note
在元件吸取面的影响或与吸嘴的协调性等方面吸取不稳定时使用。
[4] 贴装停留时间 [ 秒 ]
设定贴装全部元件时
，
在吸嘴下限停止的时间。
NL 轴下降
真空 ON/OFF 时序基准
NL 轴
上升
NL 轴下至点
