3OM-GXH-1使用说明书.pdf - 第187页
5 - 6 0603 - 001 1.3 跳过及吸取率情报的概要 1.3 跳过及吸取率情报的概要 显示在运行参数设定中指定的各吸取率为基础的各送料器或吸嘴管理 下吸取率的状况的“跳过及吸取率情报”界面。 在 “生产管理” 界面中， 按 [ 跳过及吸取率情报 ] 按钮， 显示以下选项卡。 Fig.3E3 “跳过及吸取率情报”界面 [1] [ 跳过及吸取率情报 ] 按钮 按该按钮，显示“跳过及吸取率情报”界面。 Reference 关于 “…
5-50603-001
1.2 各个机种生产情报的概要显示
[4] [ 生产机种 ] 按钮
显示当前的生产机种。
[5] [ 全部显示 ] 按钮
在“机种一览”中显示登录的全部程序名。
[6] [ 检索 ] 按钮
可以在“机种一览”中检索机种。
按此按钮，显示“检索”界面。

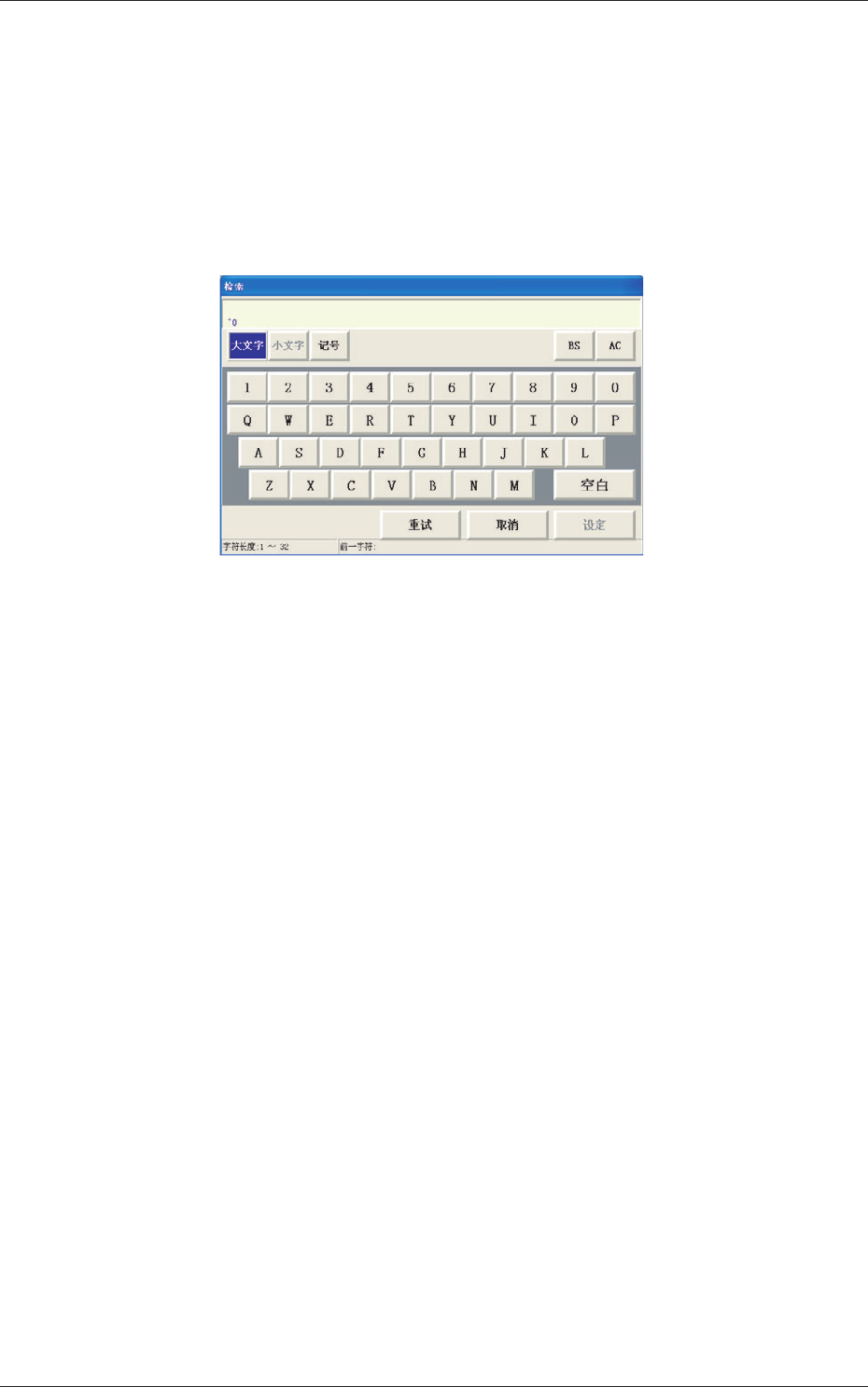

Fig.3E2-2 “检索”界面
在“检索”界面中输入机种名，按 [ 设定 ] 按钮执行检索，“机种一览”
中显示检索结果。
可使用 *( 星号 )、?( 问号 ) 缩小检索范围。
abc* : 检索以 abc 开头的程序名。
a?c : 检索第一个字符为 a、第三个字符为 c 的程序名。
5-60603-001
1.3 跳过及吸取率情报的概要
1.3 跳过及吸取率情报的概要
显示在运行参数设定中指定的各吸取率为基础的各送料器或吸嘴管理
下吸取率的状况的“跳过及吸取率情报”界面。
在“生产管理”界面中，按 [ 跳过及吸取率情报 ] 按钮，显示以下选项卡。

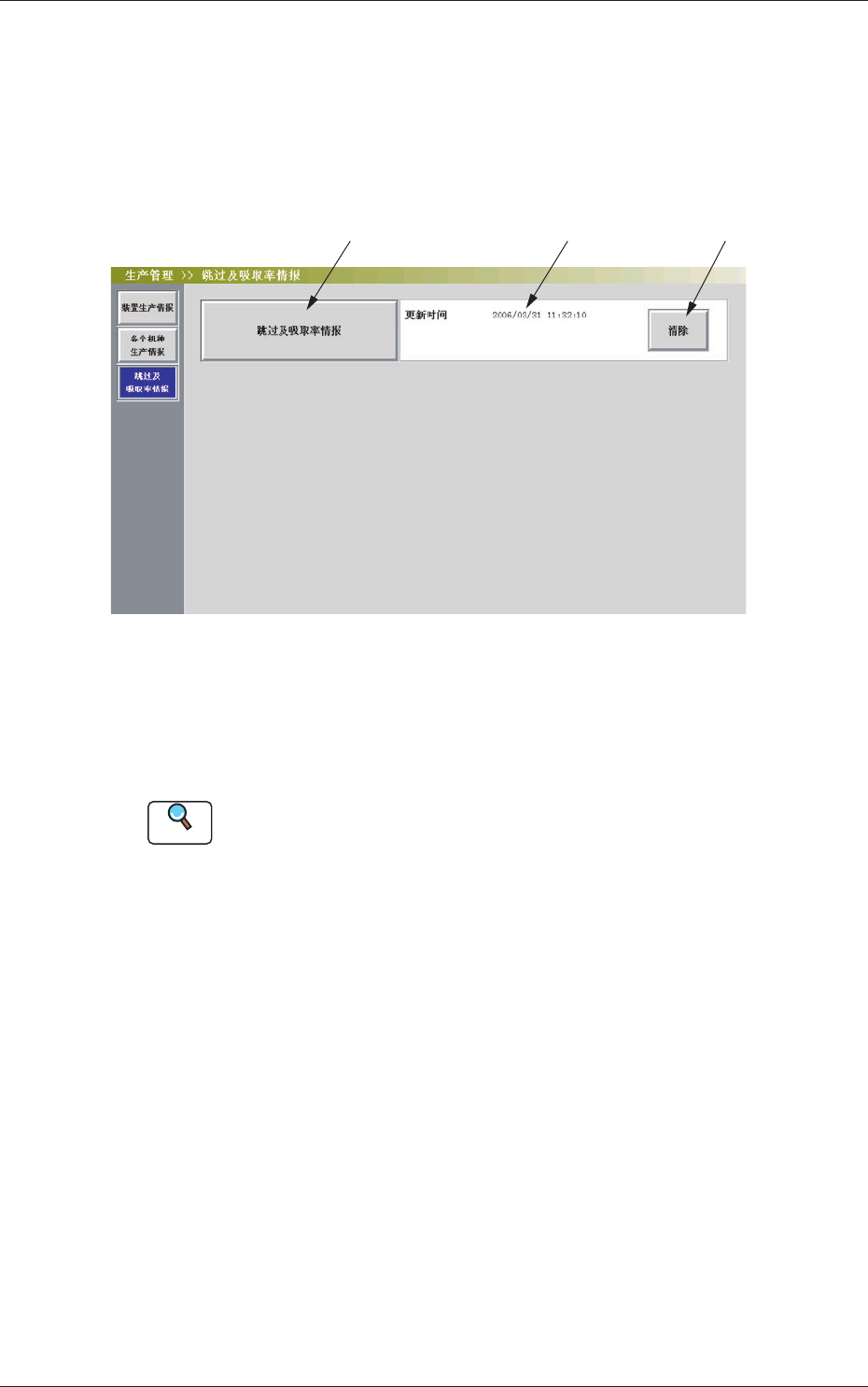

Fig.3E3 “跳过及吸取率情报”界面
[1] [ 跳过及吸取率情报 ] 按钮
按该按钮，显示“跳过及吸取率情报”界面。
Reference
关于“跳过及吸取率情报”界面，请参照“4. 跳过及吸取率情报的确认”
章节。
[2] 更新时间、注释
显示跳过及吸取率情报的更新时间及注释。
[3] [ 消除 ( 删除 )] 按钮
删除跳过及吸取率情报的所有数据，改写更新日期。
[1]
[2]
[3]
5-70612-002
2. 装置生产情报
2. 装置生产情报
可以确认关于装置整体的生产情报。
Note
“合计 1”和“合计 2”的内容为通用。可在不同的管理期间区别使用。
在“生产管理”界面的“装置生产情报”界面中，按 [ 装置生产情报 ]
按钮，显示“装置生产情报”界面。
[4]
[5]
[1]
[2]
[3]

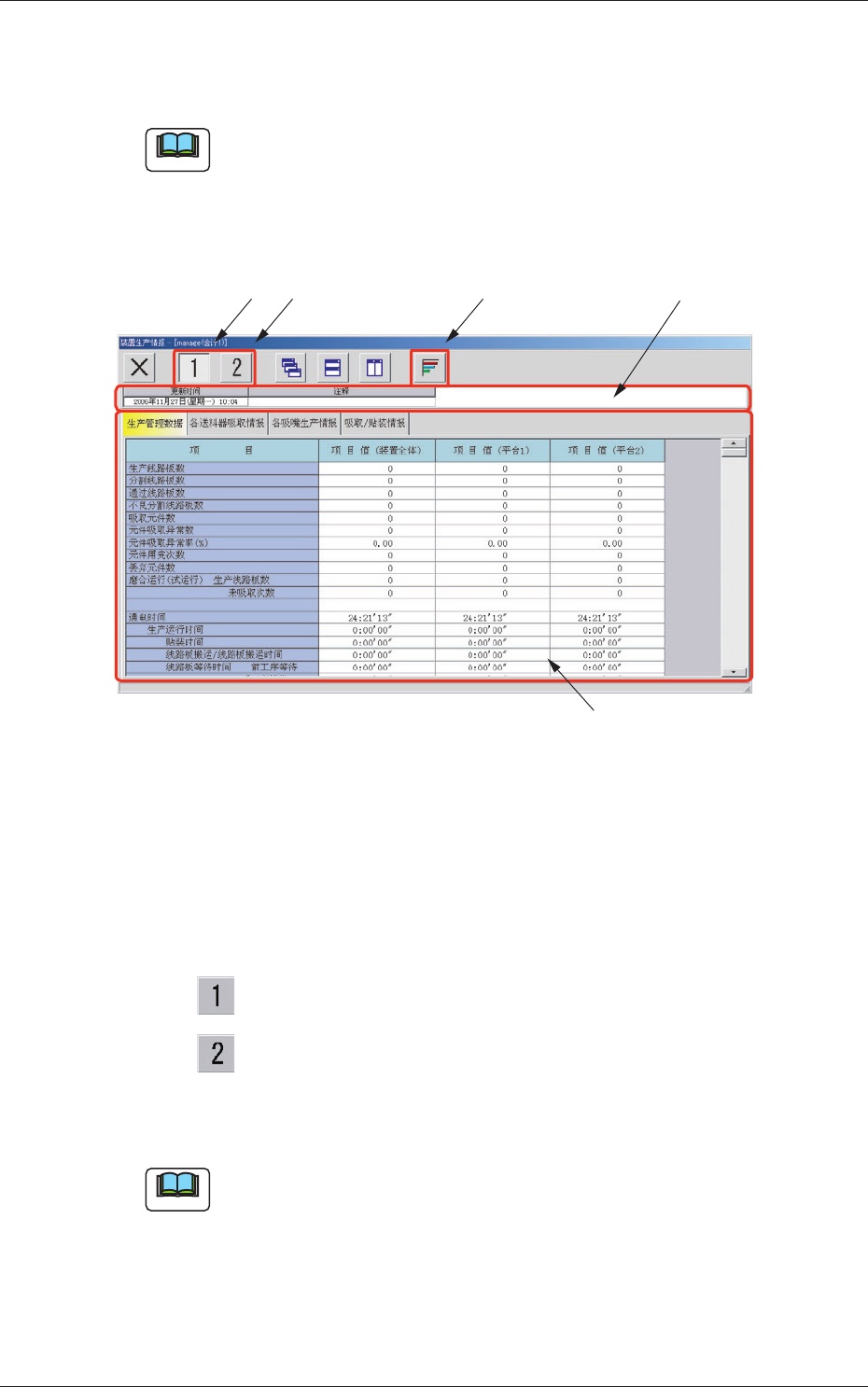

Fig.3E4 “装置生产情报”界面
[1] 标题栏
显示界面的名称 ( 装置生产情报 ) 以及显示中合计情报的区别 (“合
计 1”或“合计 2”)。
[2] [ 合计 1 显示 ]、[ 合计 2 显示 ] 图标
: 显示“合计 1”界面。
: 显示“合计 2”界面。
[3] [ 图表显示 ] 图标
可以用图表显示各项目。
Note
吸取 / 贴装情报不能用图表显示。
