1.2 操作数据
(A01_06)
线路板位置定位顺序
从以下选择线路板位置定位顺序。
标准 : 支撑、Z 夹板动作
模式 1 : Z 夹板动作
(A01_07)
搬送顺序
从以下选择线路板搬送顺序。
同期优先 : 同时进行线路板的搬入和搬送。
排出优先 : 优先进行元件贴装后线路板的搬送。
3-100603-001
1.2 操作数据
(A01_08)
已贴装元件厚度
线路板上面 [mm]
已通过前工序在线路板上面贴装完元件的线路板被搬入时 , 设定
其中最高元件的厚度。

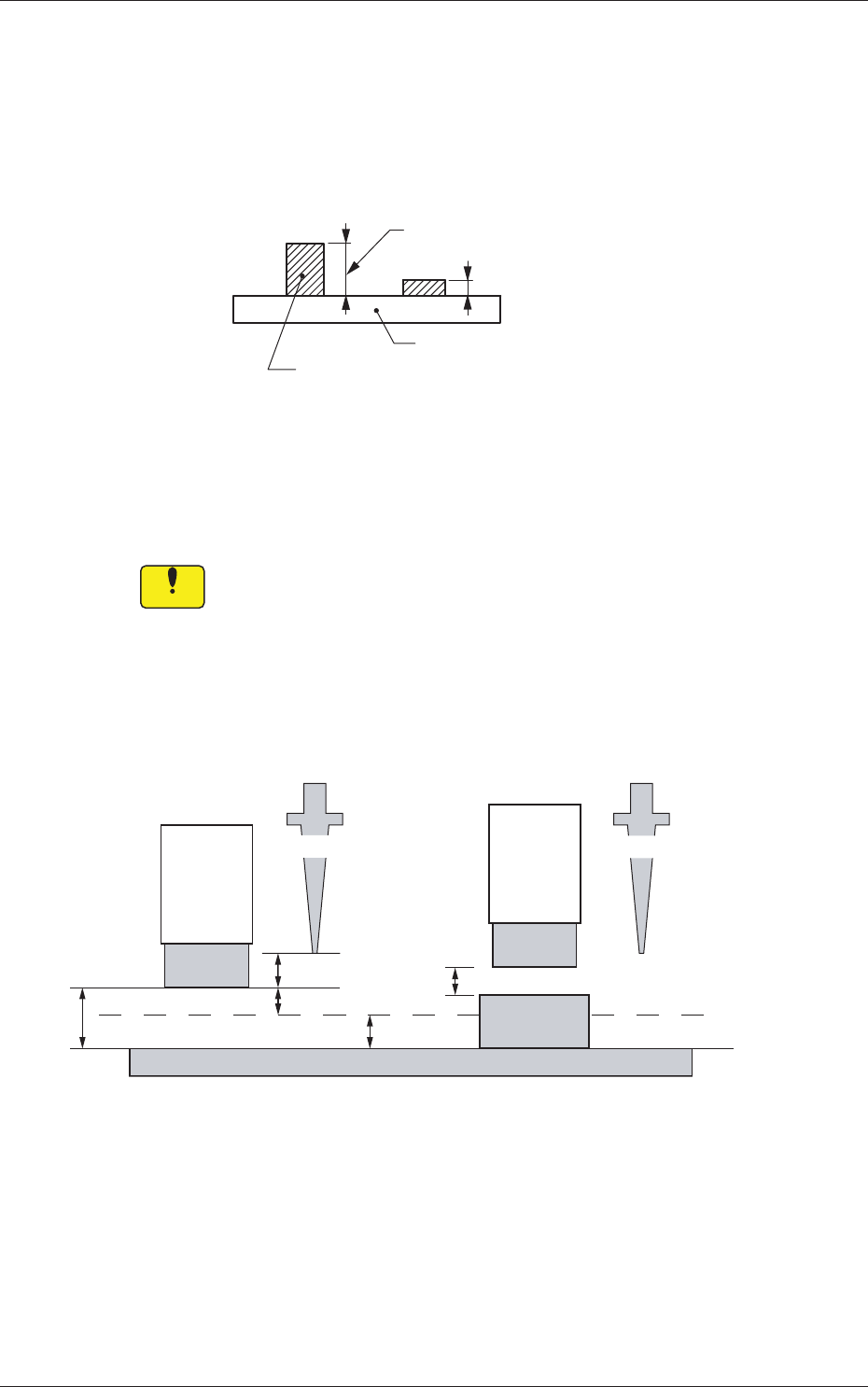

Fig.3C12
•
数据的设定范围
0 ～ 12.700
Notice
(a) 如果不考虑已贴装元件 , 将该数据设定为零的状态下运行时 , 有
时前工序贴装的元件和这次贴装的元件之间会发生冲突。
(b) 建议编写的贴装数据能够从低元件开始贴装。
(c) 已贴元件厚度的设定与实际线路板的已贴元件厚度不同时 , 线传
感器投光器和已贴元件有可能发生冲突。
Fig.3C12-1
线路板
设定此元件厚度
最高已贴装元件
投光器
投光器
线路板
贴装高度
3.0 mm
5.0 mm
NL
原点位置
2.0 mm
3.0 mm
已贴元件
2.0 mm
没有已贴元件的情况
有已贴元件的情况
NL
原点位置
3-110603-001
1.2 操作数据
线路板下面［mm］
已通过前工序在线路板下面 ( 背面 ) 贴装完元件的线路板被搬入
时 , 设定其中最高元件的厚度。

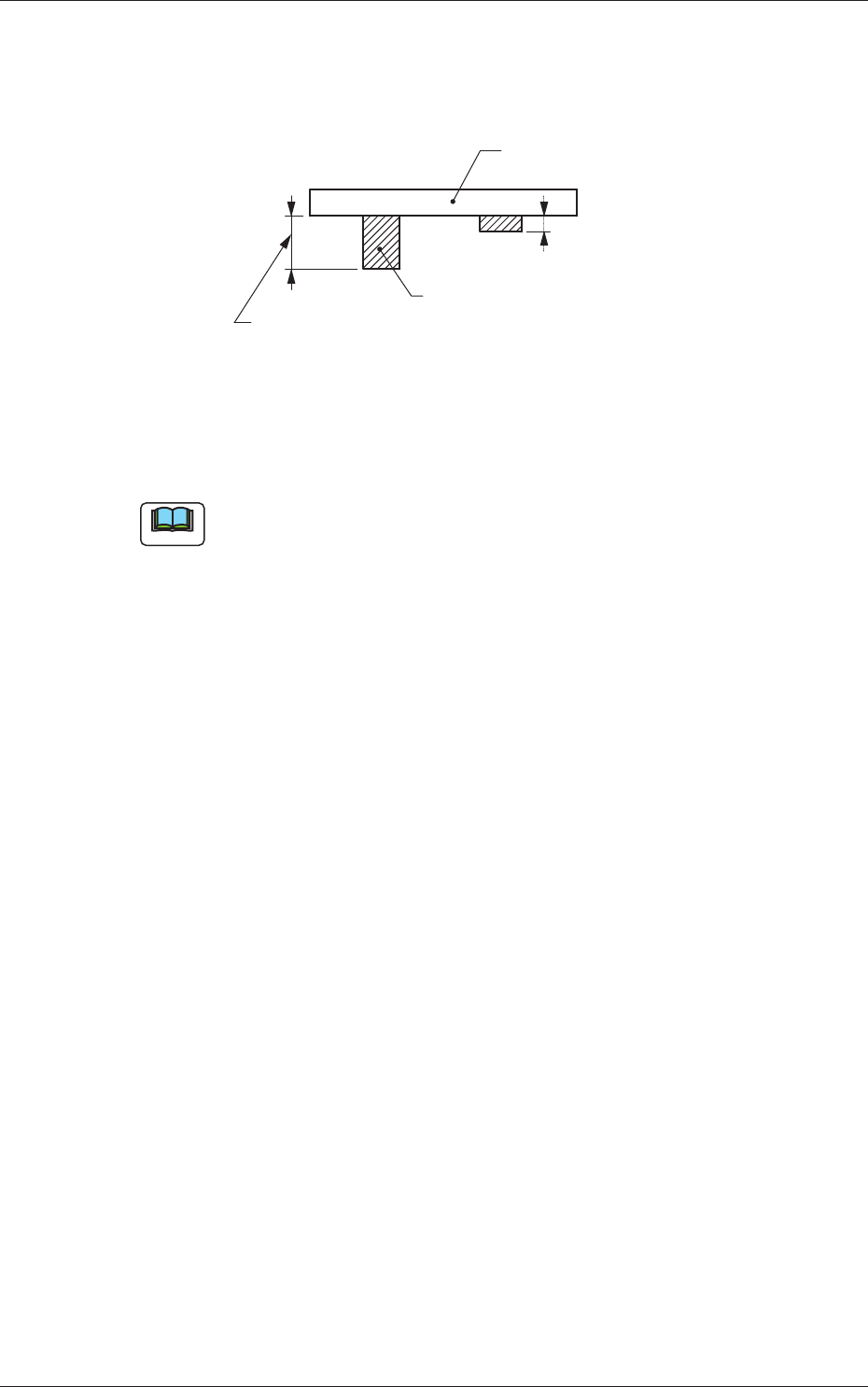

Fig.3C13
•
数据的设定范围
0 ～ 30.000
Note
(a) 将线路板送入线路板定位部时 , 决定最初支撑台上升位置中使
用。
(b) 如果不考虑已贴装元件 , 把该数据设定为零 ( 无已贴装元件 ) 的
状态下运行时 , 向线路板定位部搬入线路板 , 有可能发生支撑销
和线路板下面已贴装元件之间的冲突。
(A01_09)
搬送速度
供给、平台间距、排出
从以下选择搬送线路板的速度。
标准 : 标准速度。
低速 1 : 比标准低 1 阶段速度。
低速 2 : 比低速 1 低 1 阶段速度。
低速 3 : 比低速 2 低 1 阶段速度。
指定值 : 可设定任意速度。
线路板
设定此元件厚度
最高已贴装元件
