6 - 36 0603 - 001 2.1 补正值数据 吸嘴 1 ～ 12 安装头 1、2、3、4 X( 横 )、Y( 纵 )［毫米］ 调整安装头旋转中心与各吸嘴前端位置对设计值的偏离量。 Xm(+) Ym(+) DD (+) DD (+) 1 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 2 Fig.3F28 Xm-Ym: 装置基准坐标系 Pm. 装置基准坐标原点 设计值吸嘴位置 …
6-350603-001
2.1 补正值数据
2.1.16 吸嘴位置补正值
在“补正值数据”选项卡中，按［吸嘴］Tab，再按 [ 吸嘴位置 ]Tab，
显示以下选项卡。
Fig.3F27 “吸嘴位置”选项卡
6-360603-001
2.1 补正值数据
吸嘴 1 ～ 12
安装头 1、2、3、4
X( 横 )、Y( 纵 )［毫米］
调整安装头旋转中心与各吸嘴前端位置对设计值的偏离量。
Xm(+)
Ym(+)
DD (+)
DD (+)
1
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
2
Fig.3F28
Xm-Ym: 装置基准坐标系
Pm. 装置基准坐标原点
设计值吸嘴位置
实际吸嘴位置
6-370603-001
2.1 补正值数据
2.1.17 吸嘴上下补正值
在“补正值数据”选项卡中，按［吸嘴］Tab，再按 [ 吸嘴上下 ]Tab，
显示以下选项卡。

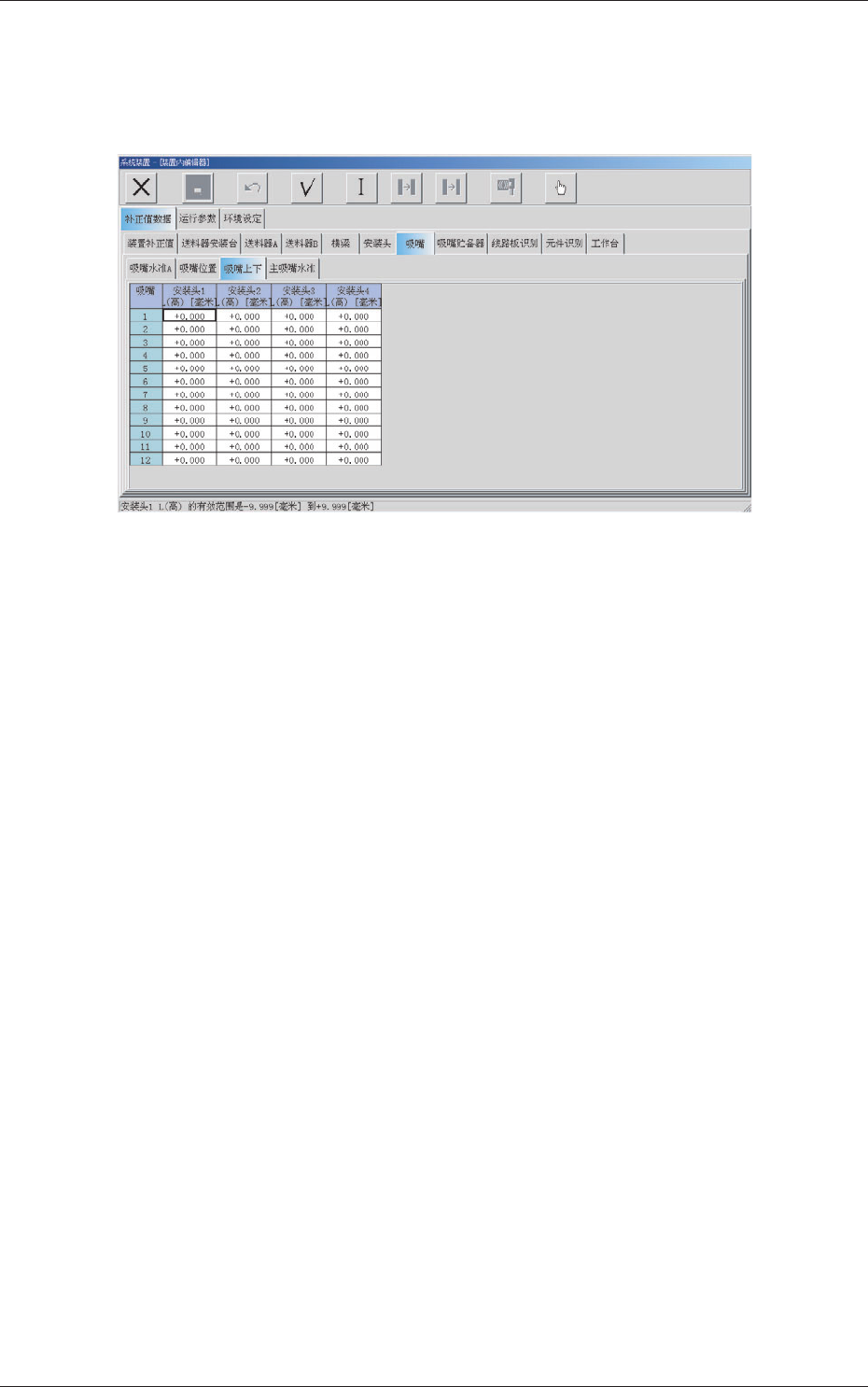

Fig.3F29 “吸嘴上下”选项卡
吸嘴 1 ～ 12
安装头 1、2、3、4
L( 高 )［毫米］
是吸嘴上面和吸嘴上下控制杆的设计值差距的补正值数据。
