3 - 7 0603 - 001 (A01_05) 贴装坐标基准 设定贴装坐标基准。 结合前工序和后工序的装置，设定基准。 左后 : 以左后基准作为贴装坐标基准，如下图设定。 X + Y + Fig.3C8 左前 : 以左前基准作为贴装坐标基准，如下图设定。 X + Y + Fig.3C9 1.2 操作数据 贴装坐标基准 (No) 线路板 线路板 贴装坐标基准 (No)
3-60603-001
1.2 操作数据
(A01_04)
线路板高度补正值［mm］
在元件贴装部用此补正值设定对线路板上面基准的吸嘴下降量。
此补正值适用于线路板程序的所有元件。
通常
通常请设定为“+0.000”( 零 )。

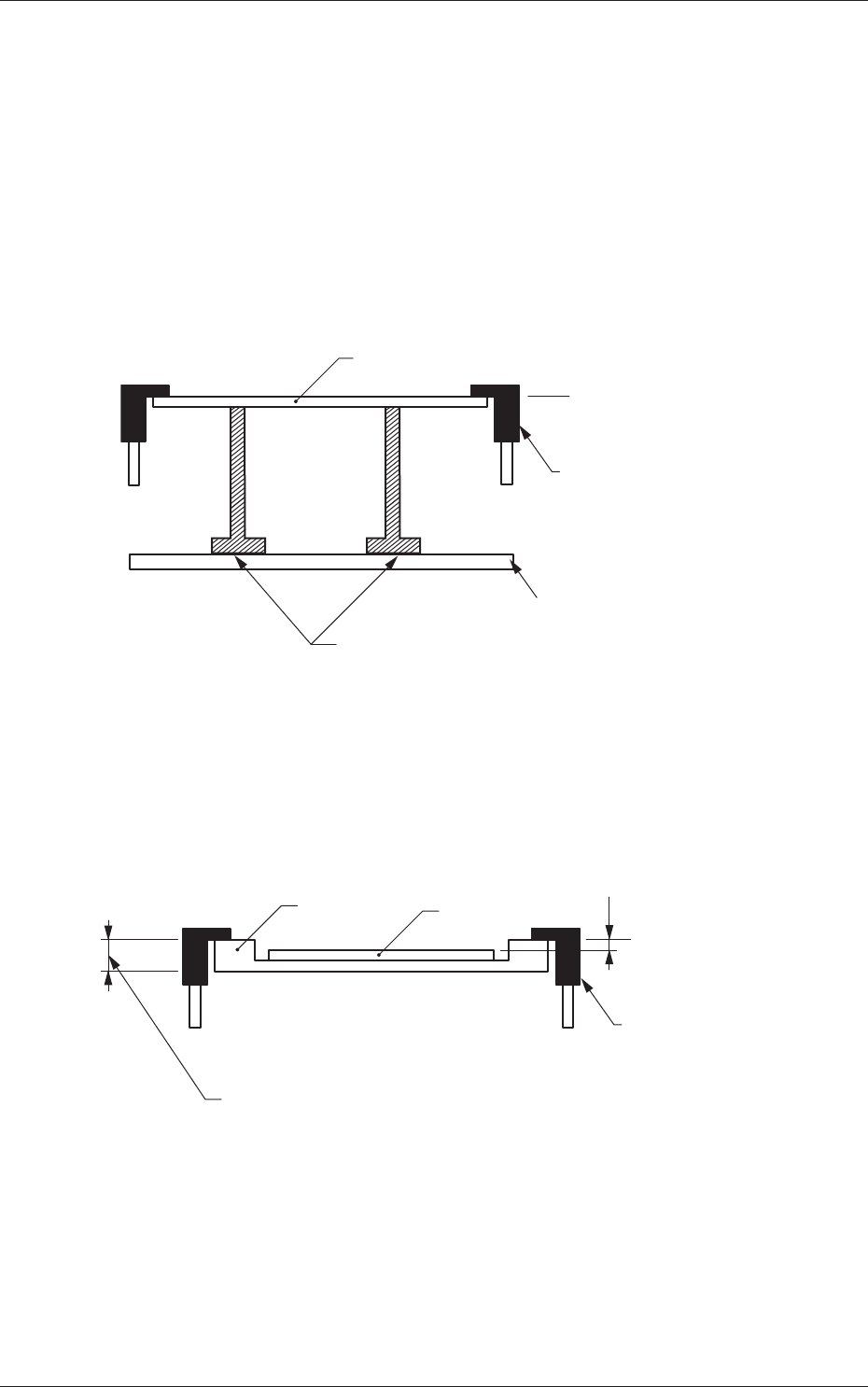

下图是线路板上面在线路板支撑销的作用下，维持在线路板上面
基准的状态。
Fig.3C6
治具线路板使用示例
下图是线路板上面处于比线路板上面基准低的状态。
此时，补正值如果设定为“+a”，可进行正确的元件贴装。
a
Fig.3C7
线路板
线路板上面基准
滑道
支撑台
支撑销
线路板上面基准
滑道
线路板
冶具线路板
T( 厚度 )
3-70603-001
(A01_05)
贴装坐标基准
设定贴装坐标基准。
结合前工序和后工序的装置，设定基准。

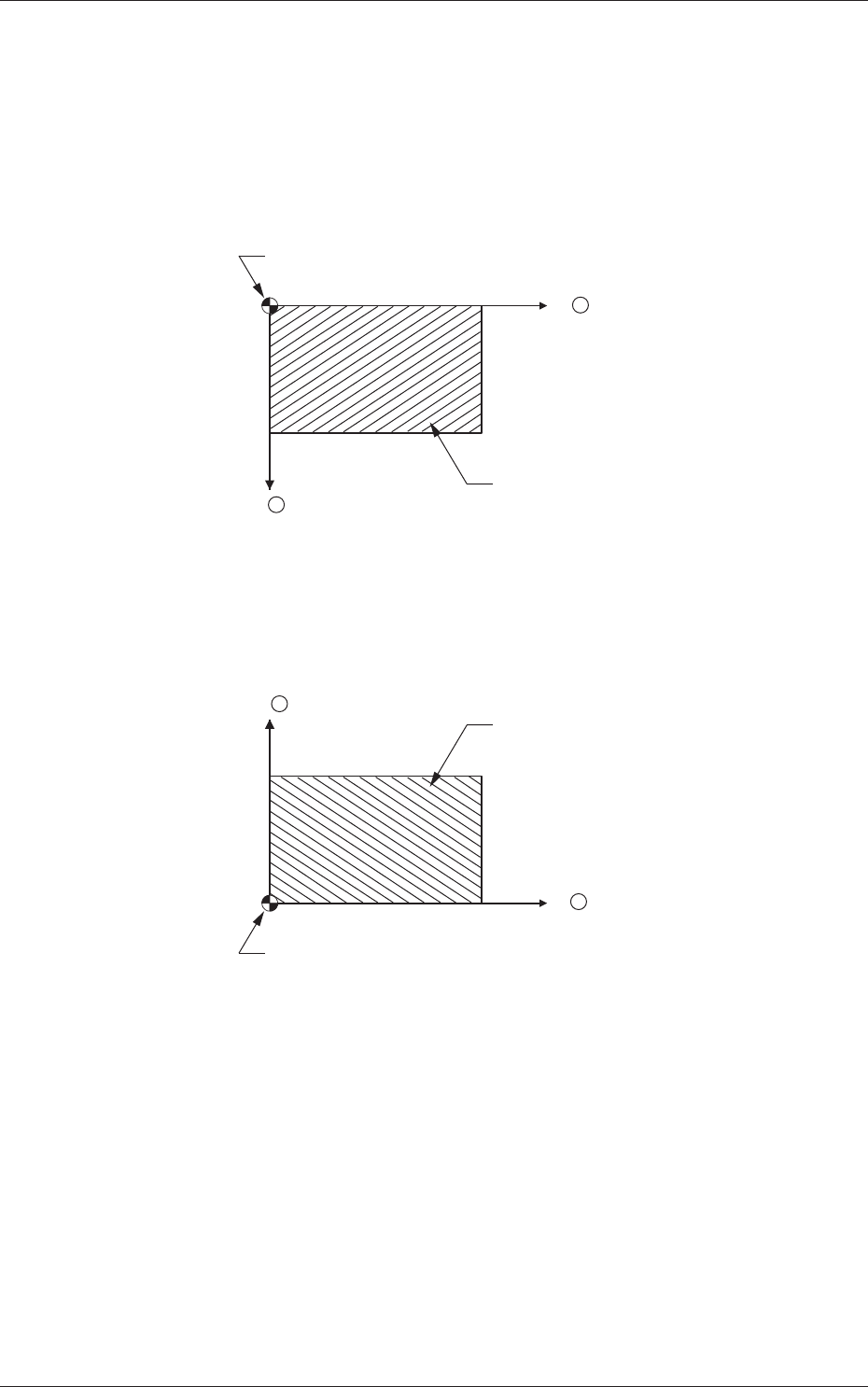

左后 : 以左后基准作为贴装坐标基准，如下图设定。
X +
Y +
Fig.3C8
左前 : 以左前基准作为贴装坐标基准，如下图设定。
X +
Y +
Fig.3C9
1.2 操作数据
贴装坐标基准 (No)
线路板
线路板
贴装坐标基准 (No)
3-80603-001

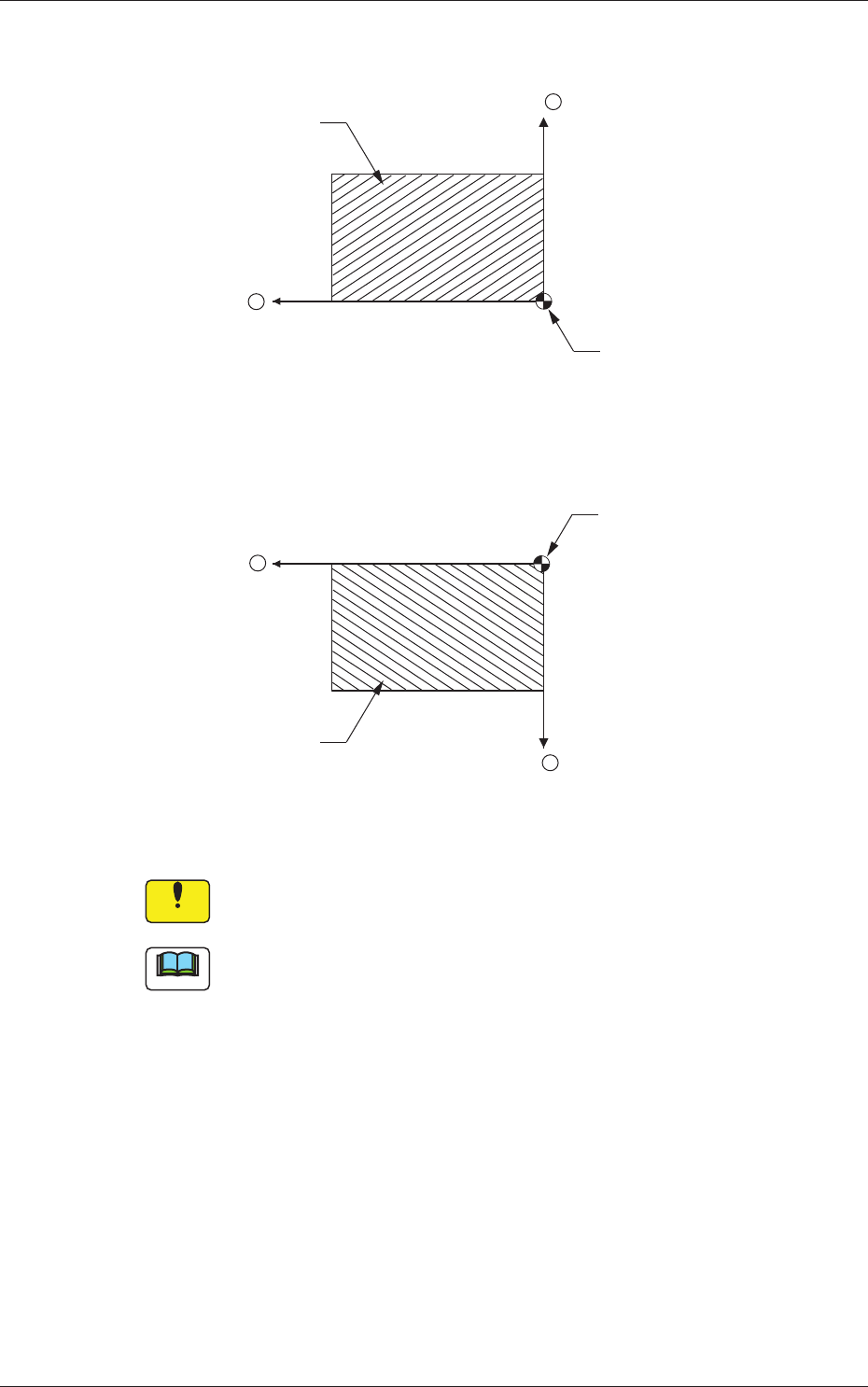

右前 : 以右前基准作为贴装坐标基准，如下图设定。
X +
Y +
Fig.3C10
右后 : 以右后基准作为贴装坐标基准，如下图设定。
X +
Y +
Fig.3C11
Notice
请务必设定与前后工序同样的基准。
设定与前后工序不同的基准时，无法正确进行生产。
Note
使用不同线路板定位基准的装置备用的线路板程序时，请务必进行变
更。
1.2 操作数据
线路板
贴装坐标基准 (No)
线路板
贴装坐标基准 (No)
