3 - 46 0603 - 001 1.5 贴装数据 1.5.3 (D03) 贴装数据 (O 数据 ) 是编制重复线路板程序时使用的数据。 (D03_01) O-No. 表示贴装数据 (O) 的步骤号。 该步骤号成为重复图形的编号。在该行设定各图形的数据。 O-No.1 O-No.2 O-No.3 O-No.4 Fig.3C33 重复线路板程序示例 图形 1 图形 3 图形 4 图形 2
3-450603-001
1.5 贴装数据
(D02_11)
注释
设定每个步骤编号注释。
可以使用的字符有半角的英文 / 数字及符号。
最多可设定 32 个字符。
Note
(a) 不影响生产运行。
(b) 可用作印刷在线路板上面参考编号。
(D02_12)
X1、Y1［mm］
设定线路板识别方法“各个识别”的第 1 点的坐标。
(D02_13)
X2、Y2［mm］
设定线路板识别方法“各个识别”的第 2 点的坐标。
(D02_14)
FM1、FM2
设定线路板识别“各个识别”的第 1 点标记编号“FM1”和第 2 点
标记编号“FM2”。
请从操作数据的线路板识别标记数据中设定的标记编号中选择。
3-460603-001
1.5 贴装数据
1.5.3 (D03) 贴装数据 (O 数据 )
是编制重复线路板程序时使用的数据。
(D03_01)
O-No.
表示贴装数据 (O) 的步骤号。
该步骤号成为重复图形的编号。在该行设定各图形的数据。
O-No.1
O-No.2
O-No.3
O-No.4

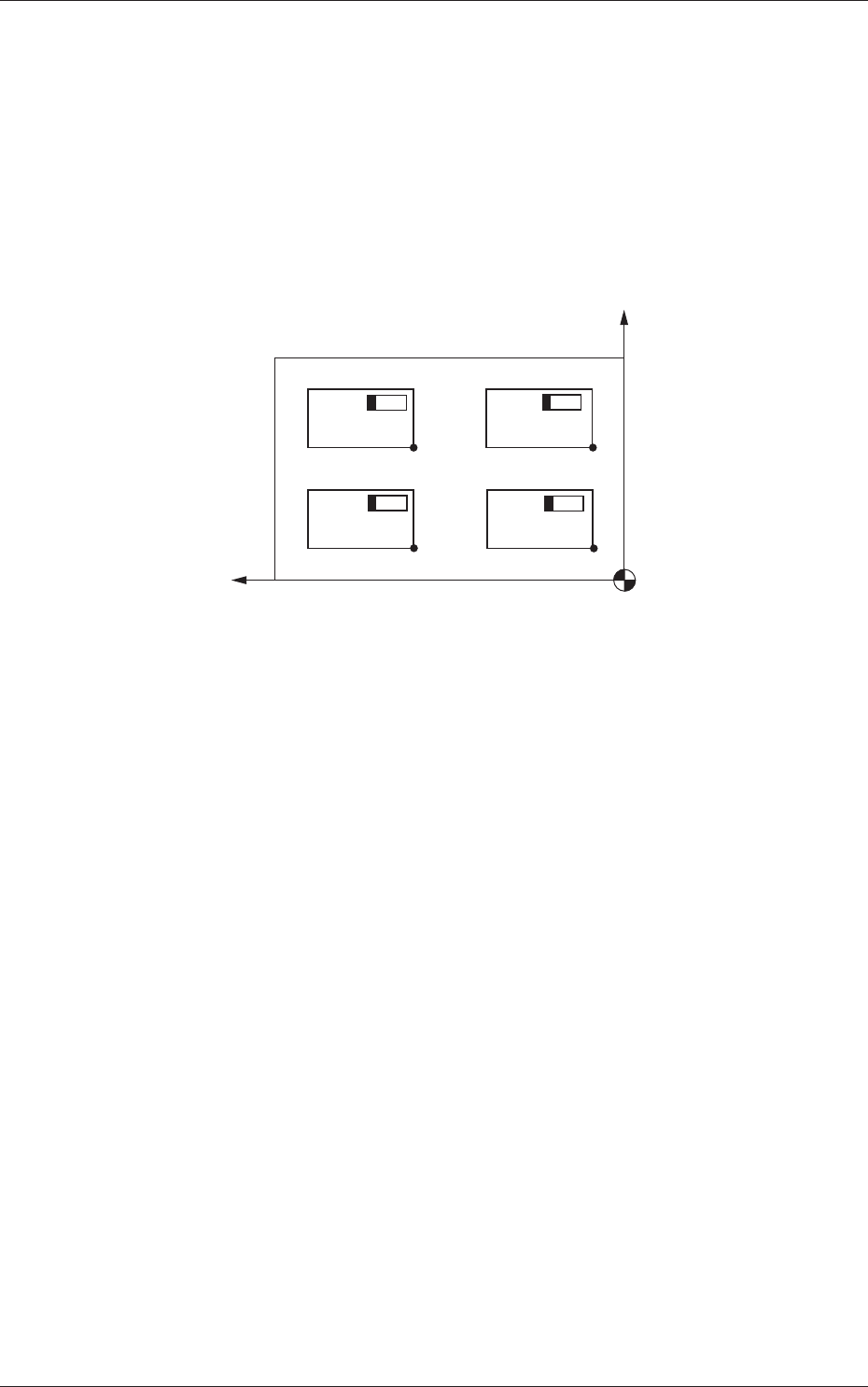

Fig.3C33 重复线路板程序示例
图形 1
图形 3图形 4
图形 2
3-470603-001
1.5 贴装数据
(D03_02)
X、Y［mm］
设定从贴装坐标基准 (N
0
) 到各图形原点 (O
01
～ On) 的坐标数据。
图形原点是重复图形的坐标基准。
请将以下 (D03_03) 说明中的 Z 数据设 0
°
, 务必在与贴装坐标基准
(N
0
) 同一侧角落设定该坐标基准。
N
0
: 的中心为贴装坐标基准
O
01
: 图形 1 的图形原点
O
02
: 图形 2 的图形原点
O
03
: 图形 3 的图形原点
O
04
: 图形 4 的图形原点
O04
O03
O02
O01
X
Y

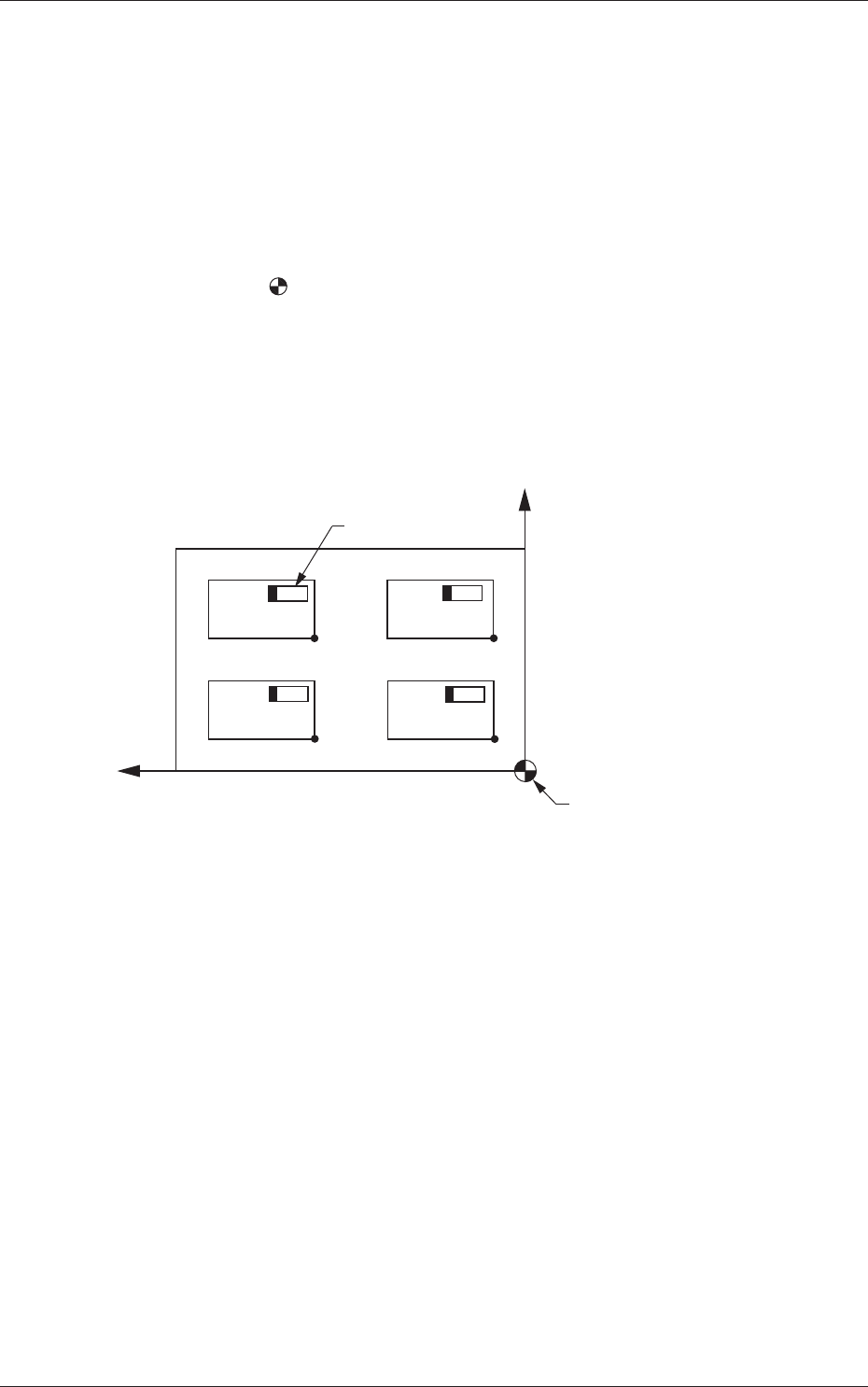

Fig.3C34 重复图形示例
图形 1
图形 3图形 4
图形 2
元件
贴装坐标基准 (No)
