3 - 4 0603 - 001 1.2 操作数据 Z( 角度 )［°］ 设定贴装元件角度的补正值。 被添加到贴装数据 (P) 所指示的所有元件的“Z 数据”中。 逆时针补正元件贴装角度时， 加 “+” ( 正号 ); 顺时针补正时， 加 “-” ( 负号 )。 0° ＋○.○○° －○.○○° Fig.3C4
3-3
X
0603-001
(A01_03)
线路板原点补正值
X( 横 )、Y( 纵 )［mm］
设定对指定贴装位置的贴装坐标基准 (No) 和线路板原点 (Po) 的
差值进行补正的补正值。
补正方向的 X、Y 坐标可同时设定为“+”或“-”。

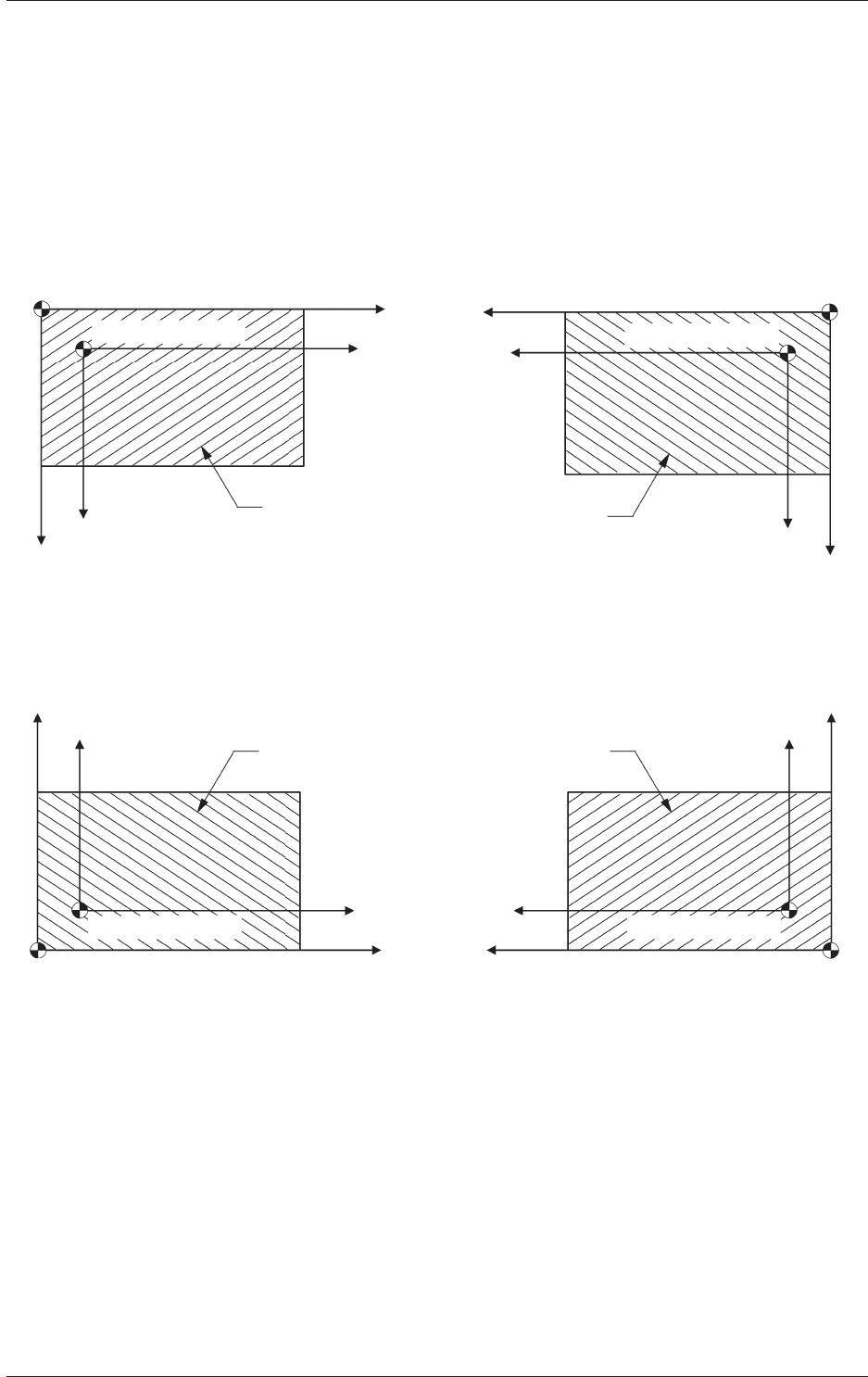

Fig.3C3 补正“+”( 正号 ) 方向示例
1.2 操作数据
线路板原点 (Po)
贴装坐标基准 (No)
线路板
贴装坐标基准 : 左后时
线路板原点 (Po)
贴装坐标基准 (No)
线路板
贴装坐标基准 : 右后时
线路板
线路板
贴装坐标基准 (No)
贴装坐标基准 (No)
线路板原点 (Po)
线路板原点 (Po)
贴装坐标基准 : 右前时
贴装坐标基准 : 左前时
⊕
X
⊕
⊕
⊕
Y
Y
⊕
Y
⊕
Y
X
⊕
X
⊕
3-40603-001
1.2 操作数据

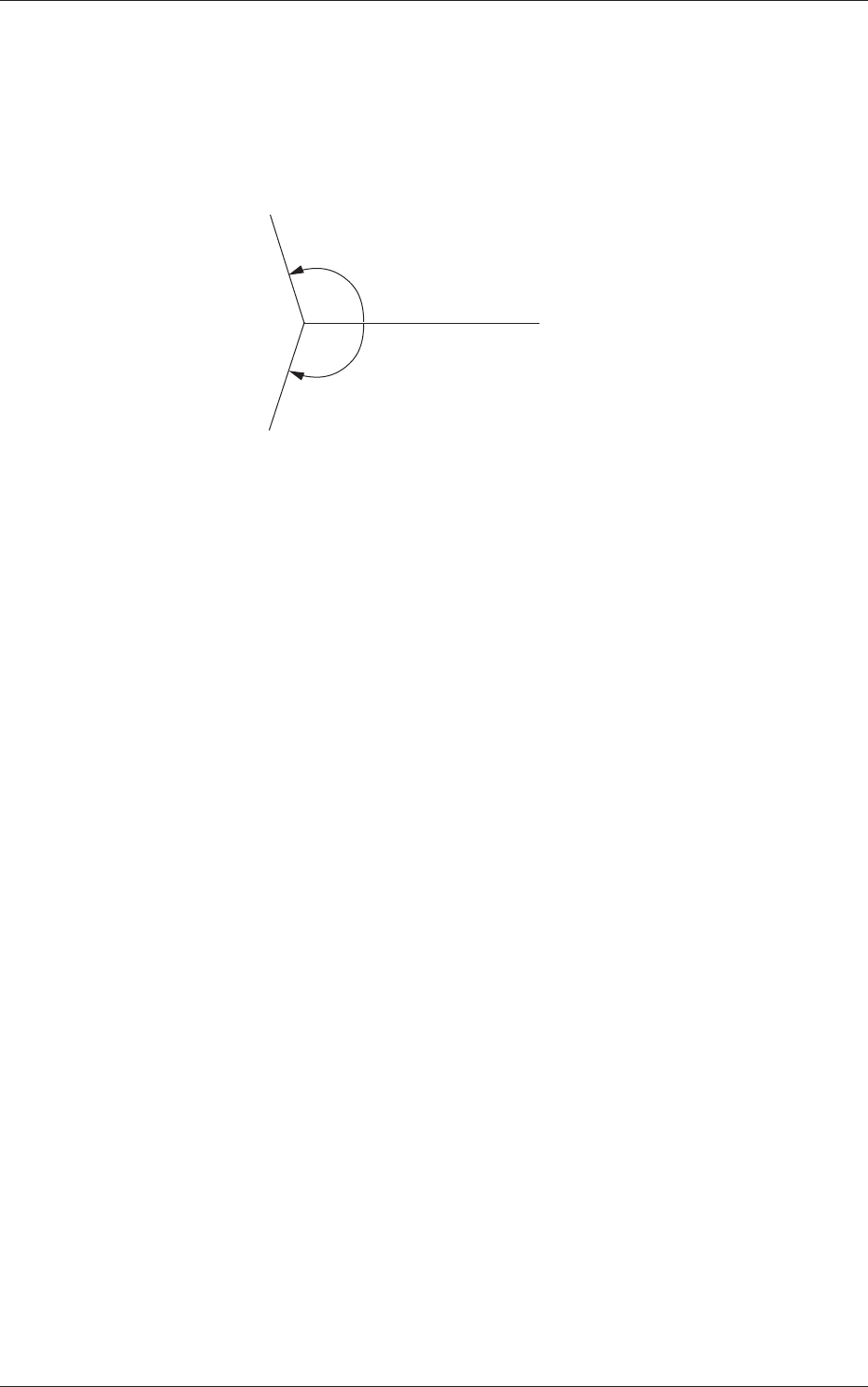

Z( 角度 )［°］
设定贴装元件角度的补正值。
被添加到贴装数据 (P) 所指示的所有元件的“Z 数据”中。
逆时针补正元件贴装角度时，加“+”( 正号 ); 顺时针补正时，加“-”
( 负号 )。
0°
＋○.○○°
－○.○○°
Fig.3C4
3-50603-001
1.2 操作数据
XY 坐标角度［°］
设定贴装坐标系和贴装坐标基准系的角度补正值。逆时针补正元
件贴装角度时，加“＋”( 正号 ); 顺时针补正时，加“－”( 负号 )。
X 坐标方向、Y 坐标方向
从以下选择贴装坐标基准系的 X、Y 坐标方向。
与装置坐标相同 : 坐标方向与装置坐标相同时进行选
择。
与装置坐标相反 : 坐标方向与装置坐标相反时进行选
择。
装着座標基準
Y+
X+
X+
Y+
1
2
3
2
2
3
3
1
2
3
Fig.3C5
Z 角度方向
从以下选择贴装坐标基准的 Z 角度方向。
与装置坐标相同 : 坐标方向与装置坐标相同时进行选
择。
与装置坐标相反 : 坐标方向与装置坐标相反时进行选
择。

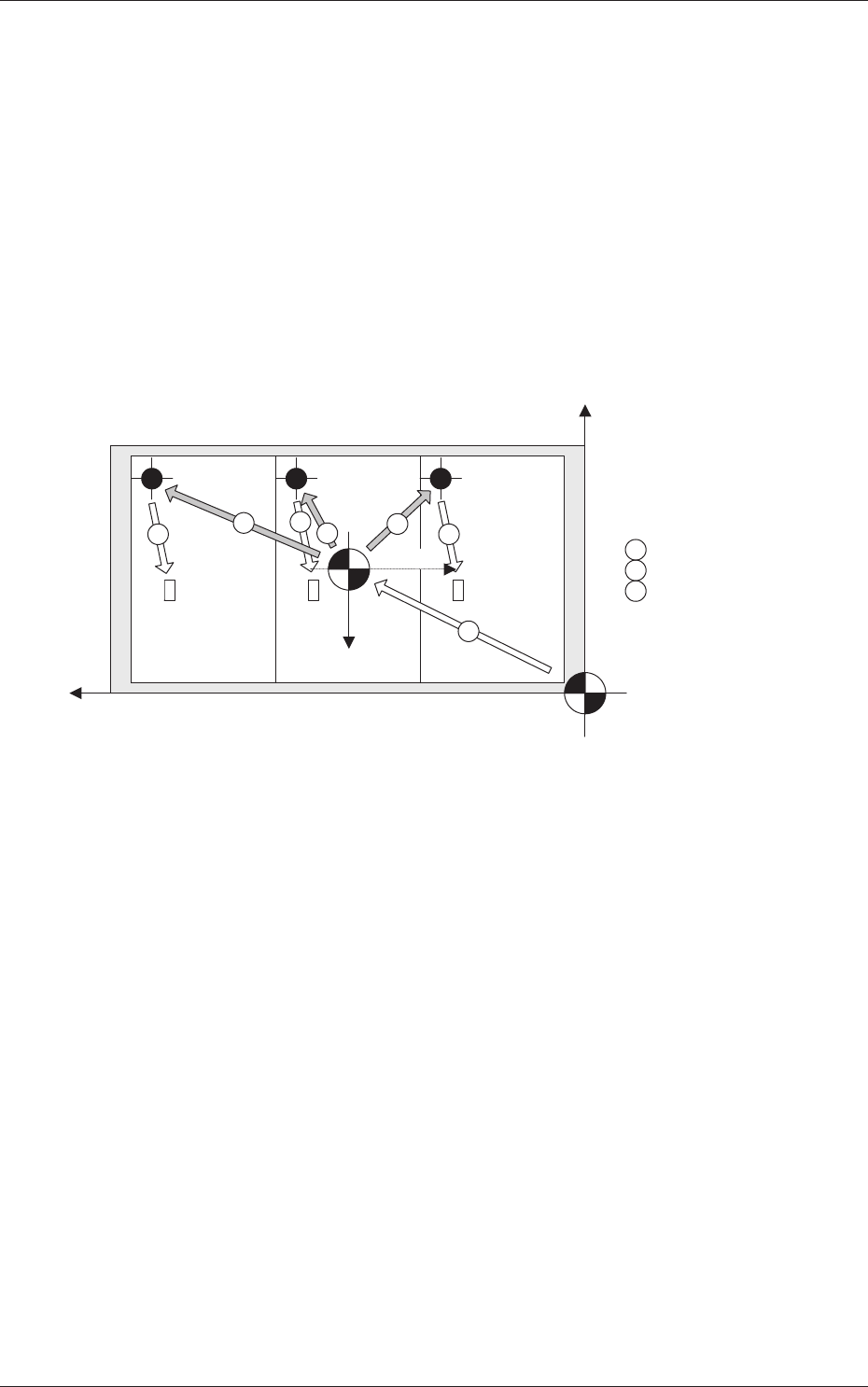

装置坐标系
: 线路板原点补正
: 贴装坐标
: 分割线路板原点
线路板原点
装置原点
装置坐标系
