2. 装置生产情报

可以确认关于装置整体的生产情报。

Note

“合计 1”和“合计 2”的内容为通用。可在不同的管理期间区别使用。

在“生产管理”界面的“装置生产情报”界面中，按 [ 装置生产情报 ]

按钮，显示“装置生产情报”界面。

[4]

[5]

[1]

[2]

[3]

Fig.3E4 “装置生产情报”界面

[1] 标题栏

显示界面的名称 ( 装置生产情报 ) 以及显示中合计情报的区别 (“合

计 1”或“合计 2”)。

[2] [ 合计 1 显示 ]、[ 合计 2 显示 ] 图标

: 显示“合计 1”界面。

: 显示“合计 2”界面。

[3] [ 图表显示 ] 图标

可以用图表显示各项目。

Note

吸取 / 贴装情报不能用图表显示。

5-80612-002

2. 装置生产情报

[4] 综合文件情报

显示综合文件的更新时间、注释。

[5] Tab 及选项卡

“装置生产情报”界面分为以下 4 个选项卡，按 Tab，显示各选项卡。

Table 3E2

Tab 内容

生产管理数据合计显示装置的生产实绩情报。

各送料器吸取情报分别显示各送料器的吸取情报。

各吸嘴生产情报分别显示各吸嘴的生产实绩情报。

吸取 / 贴装情报显示装置的吸取 / 贴装情报。

[6]

[7]

Fig.3E4-1 “装置生产情报 ( 图形表示 ( 图表显示 ))”界面

[6] [ 树状显示 ] 图标

树状显示项目，可切换显示项目。

[7] [Tab 显示 ] 图标

用 Tab 显示项目，可切换显示项目。

5-90612-002

2.1 生产管理数据

在“装置生产情报”界面中 , 按 [ 生产管理数据 ]Tab, 显示以下选项卡。

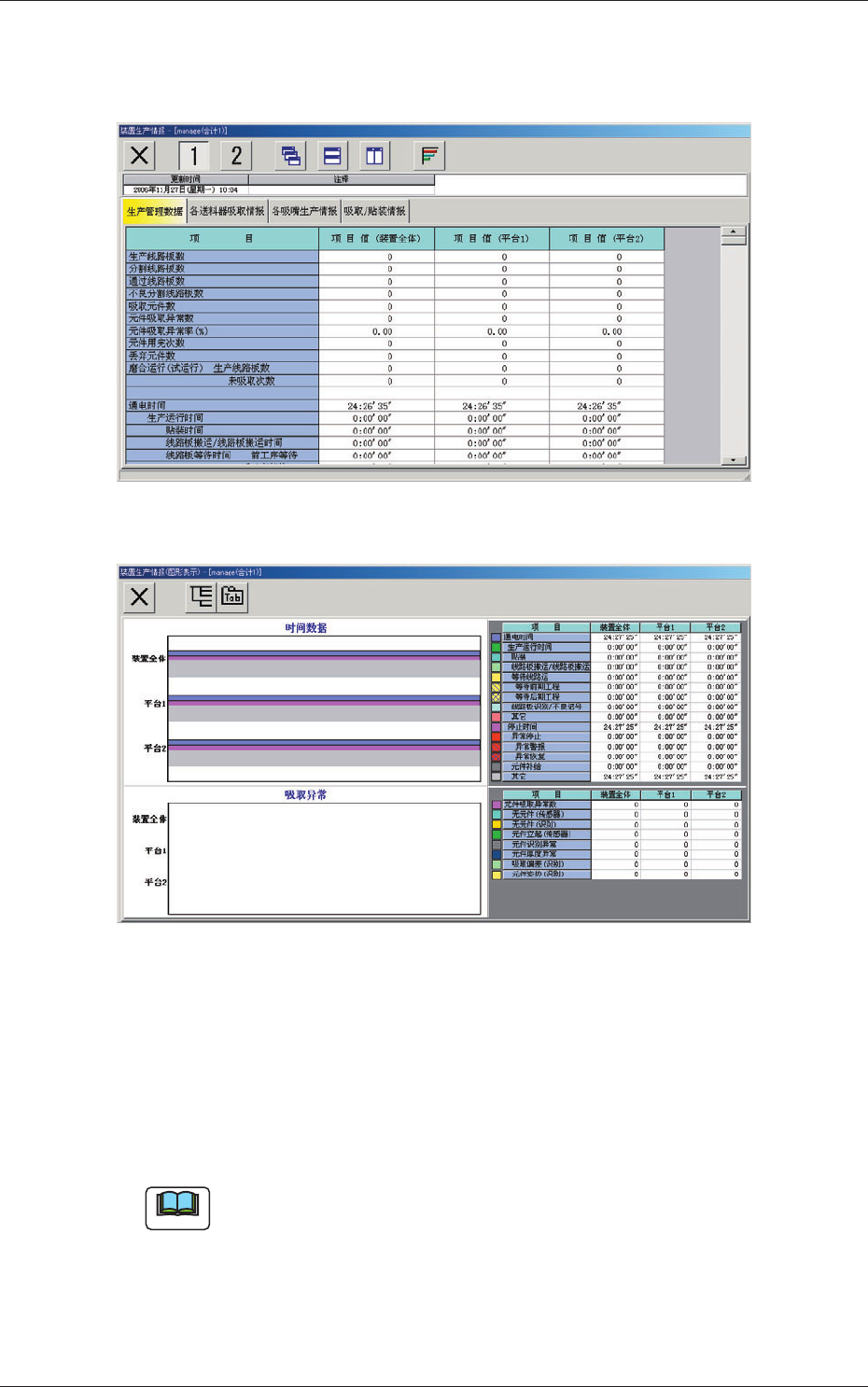

Fig.3E5 “生产管理数据”选项卡

Fig.3E5-1 “生产管理数据 ( 图形表示 ( 图表显示 ))”界面

一览显示平台 1、2 及合计生产管理数据。

(1) 生产线路板数

完成生产的线路板数。

计数完毕时间定在装置运行下 XY 横梁返回原点时 ( 线路板贴装结

束时 )。

Note

发生多次生产机种设定时，将合计其总值。
