3-500612-002
2. 线路板程序的编辑
2. 线路板程序的编辑
2.1 “线路板程序”界面
按主菜单栏的 [ 编辑 ] 按钮 , 显示“数据编辑”菜单栏和作为初始化
显示界面的“线路板程序”界面。
［1］
［2］
［3］
［4］
［5］
［6］

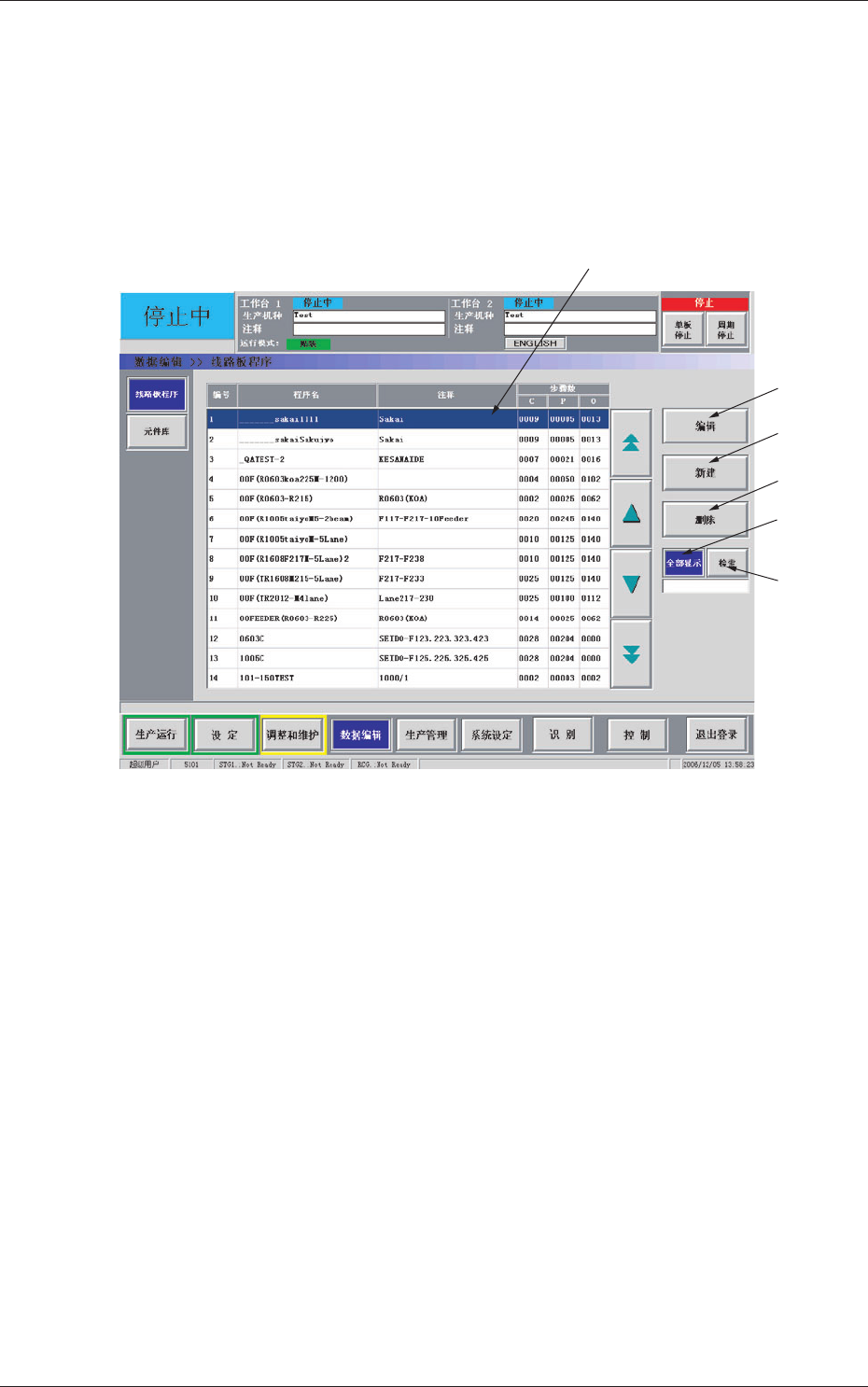

Fig.3C36 “线路板程序”界面
[1] 机种一览
一览显示注册的机种 ( 线路板程序 )。
[2] [ 编辑 ] 按钮
显示选中机种 ( 线路板程序 ) 的编辑界面。
[3] [ 新建 ] 按钮
显示新建的线路板程序编辑界面。
[4] [ 删除 ] 按钮
删除选中的机种 ( 线路板程序 )。
3-51
Tg1315-ID-PM
0603-001
2.1 “线路板程序”界面
[5] [ 全部显示 ] 按钮
在“机种一览”显示注册的所有机种。
[6] [ 检索 ] 按钮
可从“机种一览”检索机种。
按此按钮 , 显示“检索”界面。

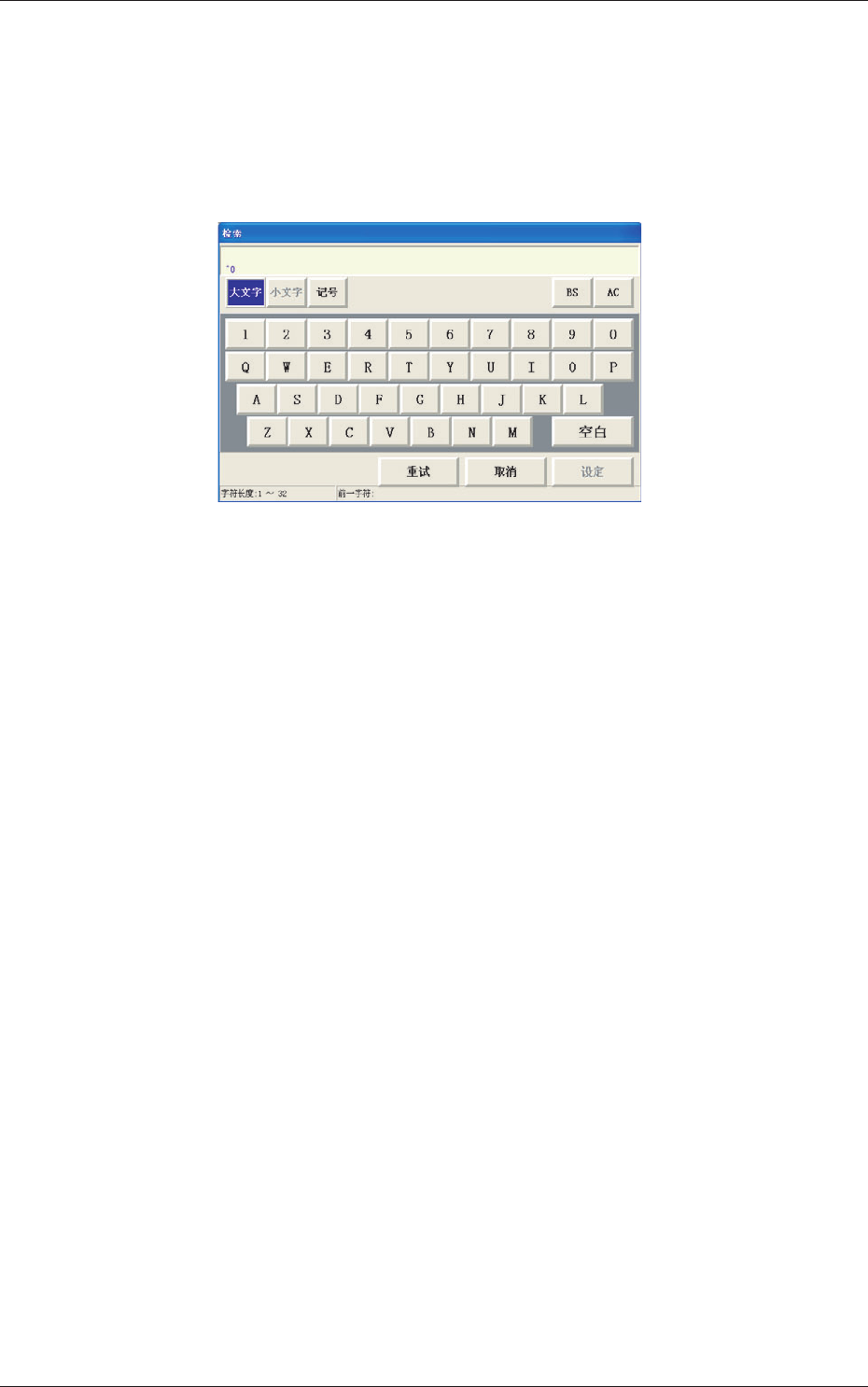

Fig.3C37 “检索”界面
在“检索”界面中输入机种名 , 按 [ 设定 ] 按钮执行检索 , 检索
结果显示在“机种一览”。
可使用 *( 星号 )、?( 问号 ) 缩小检索范围。
abc* : 检索以 abc 开头的程序名。
a?c : 检索第一个字符为 a、第三个字符为 c 的程序名。
3-52
Tg1315-ID-PM
0603-001
2.2 “线路板程序”编辑界面
2.2 “线路板程序”编辑界面
•
新建时
按“线路板程序”界面中 [ 新建 ] 按钮。
显示“线路板程序”编辑界面。

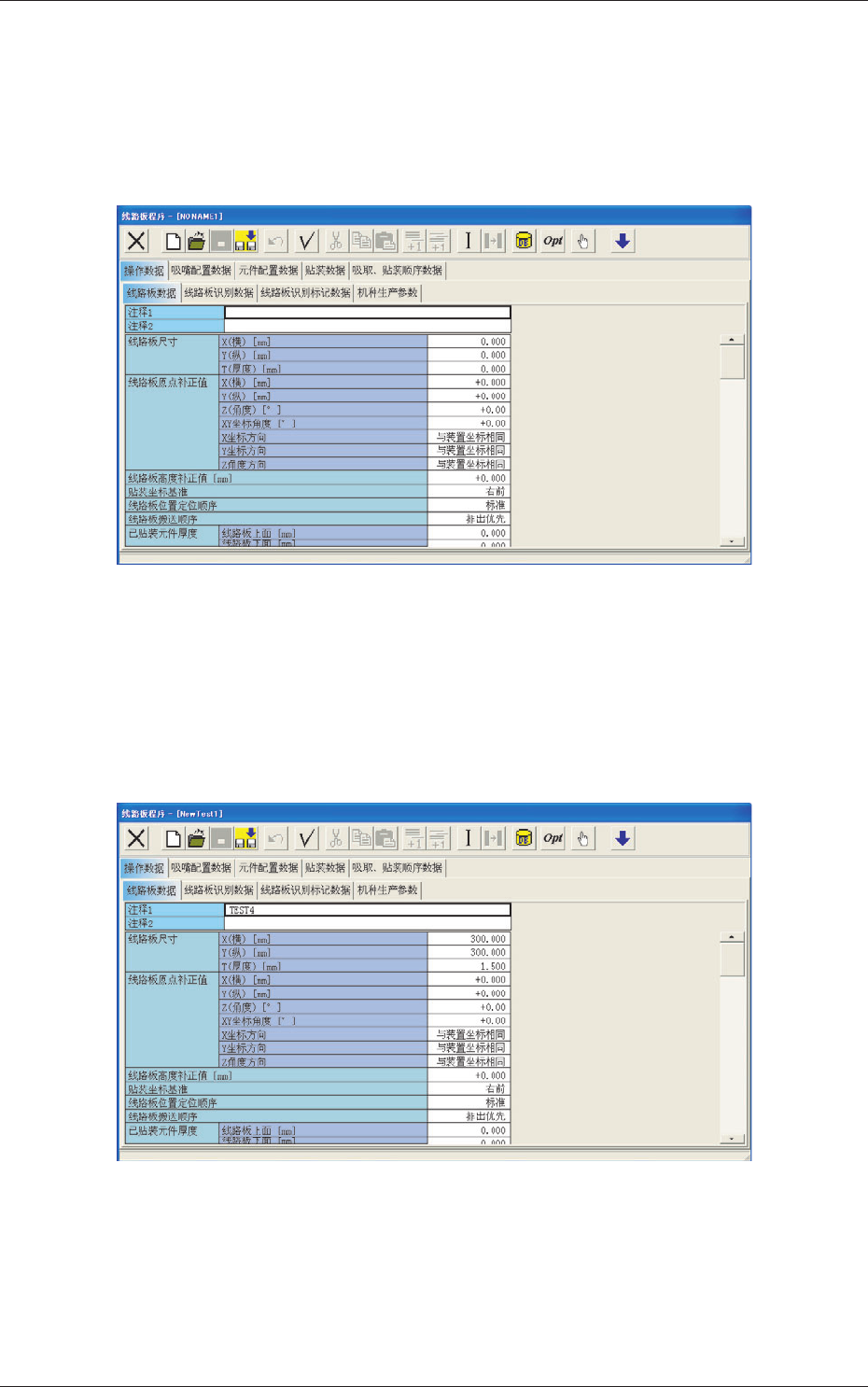

Fig.3C38 “线路板程序”编辑界面
•
编辑已存线路板程序时
选择线路板程序 , 按 [ 编辑 ] 按钮 , 显示“线路板程序”编辑界面。
请用“操作数据”、“吸嘴配置数据”、“元件配置数据”及“贴装数据”
选项卡编辑线路板程序数据。
Fig.3C39-1 “操作数据”选项卡
