6 - 21 0603 - 001 2.1 补正值数据 2.1.6 安装头补正值 B 在“补正值数据”选项卡中， 按 [ 安装头 ]Tab，再按［安装头 B］Tab， 显示以下选项卡。 Fig.3F17 “安装头 B”选项卡 吸嘴 1 ～ 12 安装头 1、2、3、4 X( 横 )、Y( 纵 )［毫米］ 调整吸嘴升降轴动作引起的吸嘴位置偏离。
6-200603-001
2.1 补正值数据
2.1.5 安装头补正值 A
在“补正值数据”选项卡中，按 [ 安装头 ]Tab，再按［安装头 A］Tab、
显示以下选项卡。
Fig.3F16 “安装头 A”选项卡
安装头 1、2、3、4
X[ 毫米 ]、Y[ 毫米 ]
[1] 补正值
调整安装头上下动作引起的旋转中心偏离。
[2] Δ 补正值 无减速指定
贴装时的数据库无减速指定的情况，计算贴装目的位置时被
变换
•
加算。
[3] Δ 补正值 2 段减速 ( 标准元件 )
贴装时的数据库为标准元件的情况，计算贴装目的位置时被
变换
•
加算。
[4] Δ 补正值 2 段减速 ( 限定元件 )
贴装时的数据库为特殊元件的情况，计算贴装目的位置时被
变换
•
加算。
Notice
装置出厂时已调整、设定好，因此请不要随意变更。
6-210603-001
2.1 补正值数据
2.1.6 安装头补正值 B
在“补正值数据”选项卡中，按 [ 安装头 ]Tab，再按［安装头 B］Tab，
显示以下选项卡。
Fig.3F17 “安装头 B”选项卡
吸嘴 1 ～ 12
安装头 1、2、3、4
X( 横 )、Y( 纵 )［毫米］
调整吸嘴升降轴动作引起的吸嘴位置偏离。
6-220603-001
2.1 补正值数据
2.1.7 安装头上下补正值
在“补正值数据”选项卡中，按 [ 安装头 ]Tab，再按［安装头上下］
Tab，显示以下选项卡。

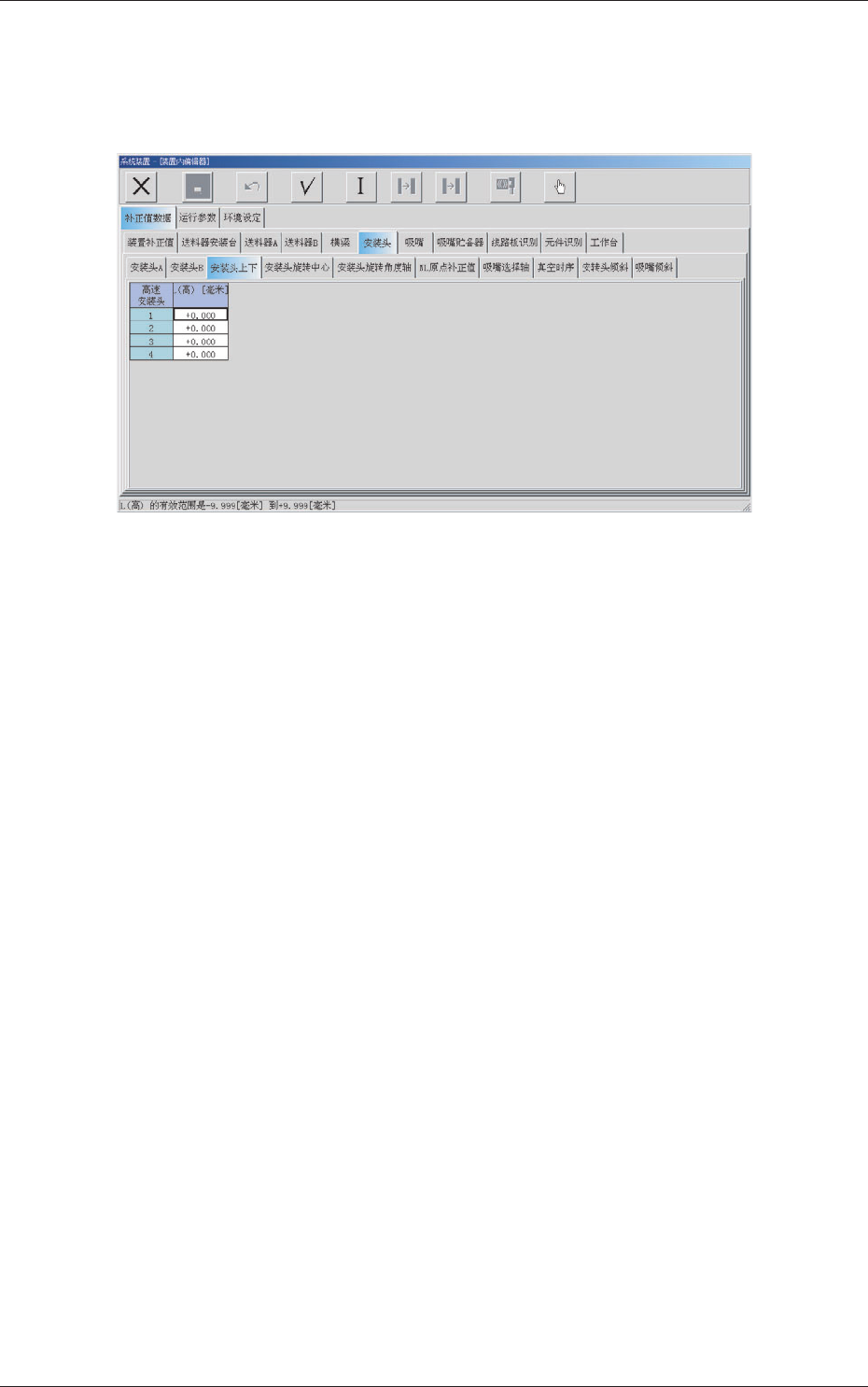

Fig.3F18 “安装头上下”选项卡
安装头 1、2、3、4
L( 高 )［毫米］
将主吸嘴贴装到安装头后，调整安装头上下轴、吸嘴上下轴两轴
的复合动作下降所定量 ( 各轴的动作量另外研讨 ) 时的线路板上
面和吸嘴下面的对距离设计值的偏离的数据。
测定值大于设计值时，补正值的符号成为“+”。
